1、产品简介：

M100自动吞吐式发卡器|发卡机是全球第一款双保护门功能读卡器，第一层防尘防异物机械门，第二层电动门。本产品采用耐高温、耐磨擦、高强度、抗老化的复合型塑胶为主体，在走卡通道两侧镶有不锈钢金属，使产品在强 度和精度上有了质的优势。模块化的装配结构，极大的方便了客户的维护及保养。精巧的设计理念，精益求精的配件组合，让该产品在外观上耳目一新，从精度上赶超了国外同类型产品。精湛的电路设计，考虑了多种保护功能，是一款目前集多种卡片读写功能为一体的读卡设备。在同类产品当中支持 IC 卡种类最多的读卡器，支持 4位/8 位 PSAM卡座，双向/单向仿真转接卡可选。

M100 系列已经获得中国人民银行 PBOC3.0 认证(接触式 IC 卡和非接触式 IC卡)，美国保险商试验所的 UL 认证，欧盟市场的 CE 安全认证，美国联邦通信委员会的 FCC 认证，国际三大银行卡组织的银行卡从磁条卡向智能 IC 卡转移的 EMV技术标准认证及欧盟的 Rohs 环保认证等产品认证。

2、产品功能：

读写卡功能：支持磁卡只读，接触式 IC 卡，另可扩展非接触式 IC 卡的读写及 SIM 卡的读写功能

模块化结构设计：整机分为两个独立的模块，方便拆解组装，便于清理和维护机器内部的异物

双闸门设计：第一层为机械闸门，能有效的防尘；第二层为可控式电动闸门，能有效防止异物入侵，保证合法进卡

防静电刷：卡嘴配备了防静电刷，能有效的清除卡片上的灰尘和静电

掉电弹卡或呑卡：可外接备用电源（或外接掉电弹卡电容），当主电源掉电时，在备用电源的作用下，将卡机内卡片自动弹出或呑卡

兼容性强：兼容多种通讯协议，提供 WINDOWS 演示程序、动态库等

通过多项行业认证：通过 EMC，PBOC3.0 接触式及非接触式 IC 卡国内银联认证，EMV 国外银联认证，欧盟市场的 CE 安全认证，美国联邦通信委员会的FCC 认证及欧盟的 Rohs 环保认证

停卡位置：设置了多个停卡位置，以满足客户的各种需求。

传感器：采用红外对射光传感器，使用寿命长，故障率低，并配合特殊的通道设计可有效的防尘，大大减少维护工作

进卡方式：磁信号，光电信号，后进卡

输入电压检测：当供电电压高于 13V 或低于 10V 时有保护提示

提示灯：入卡指示，电源指示，IC 卡上电指示



3、技术参数与规格

工作电源：DC12V (最大电流 1.5A,静态电流 100mA),推荐电源：12V/2A

工作温度： -10 ℃ ～ 70 ℃

工作湿度： 0～90% （相对湿度）

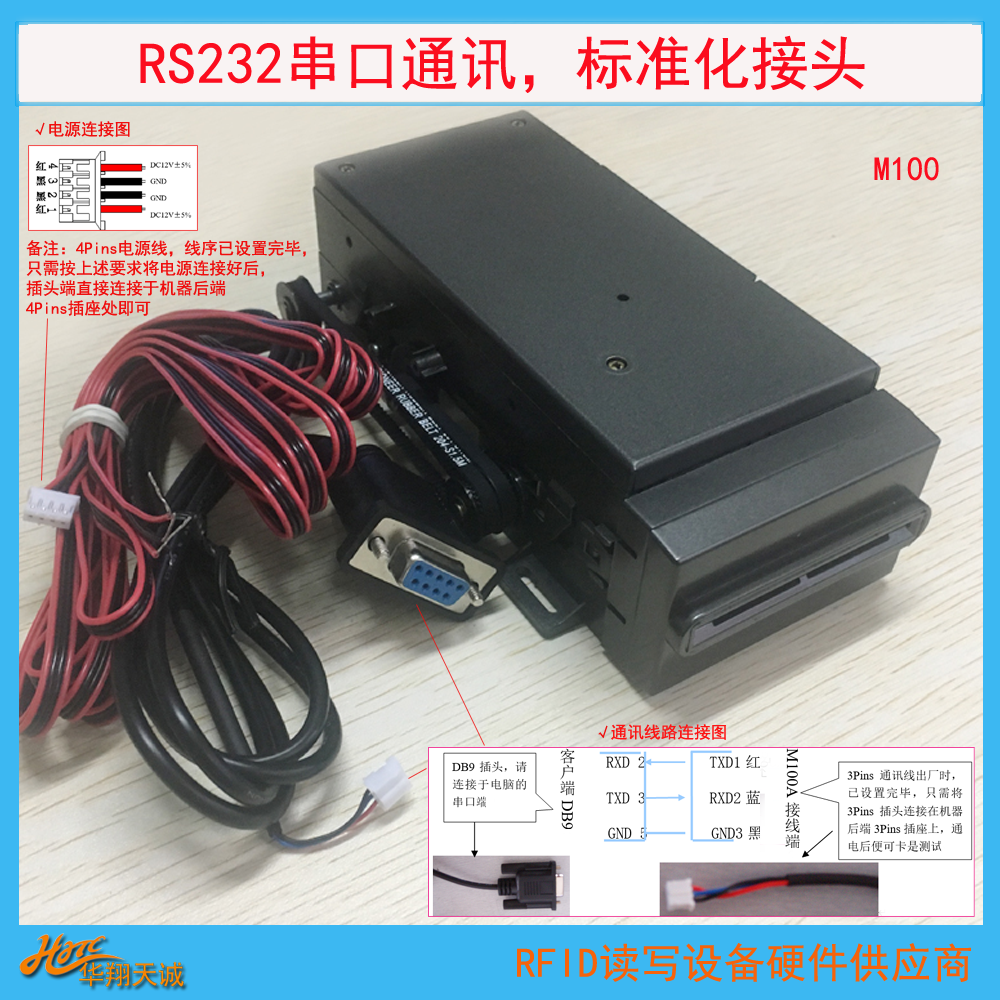

通讯接口： RS232 串口，可以支持 2400～38400BPS 通信速率

卡片要求： 54 ± 0.5 mm，卡长 : 85 ± 0.5 mm ，卡厚： 0.5 – 1.0mm

适用卡片适用卡片材料：各类纸质卡片或聚脂类卡片

支持磁卡类型： 支持符合 ISO7810，ISO7811－1 至 ISO7811－6，ISO7812，

ISO7813 以及 ISO15457 规范的磁卡读卡功能

支持接触式 IC 卡类型：支持读写 ISO7816 的普通存储卡，逻辑加密卡，智能卡（CPU 卡）

磁头寿命： 800，000 次

IC卡触点： 500，000 次

传动装置： 500，000 次

读写器净重： 350g

外形尺寸：长 140.2MM*宽 83.5MM*高 47.4MM

4、典型应用

可广泛应用于停车场管理系统、自动售卡机、售票机、高速公路发卡系统、集中发卡、收卡设备等场合。如：自助终端机、加油机、加气机、停车场系统、自助售票机、自动售货机。
