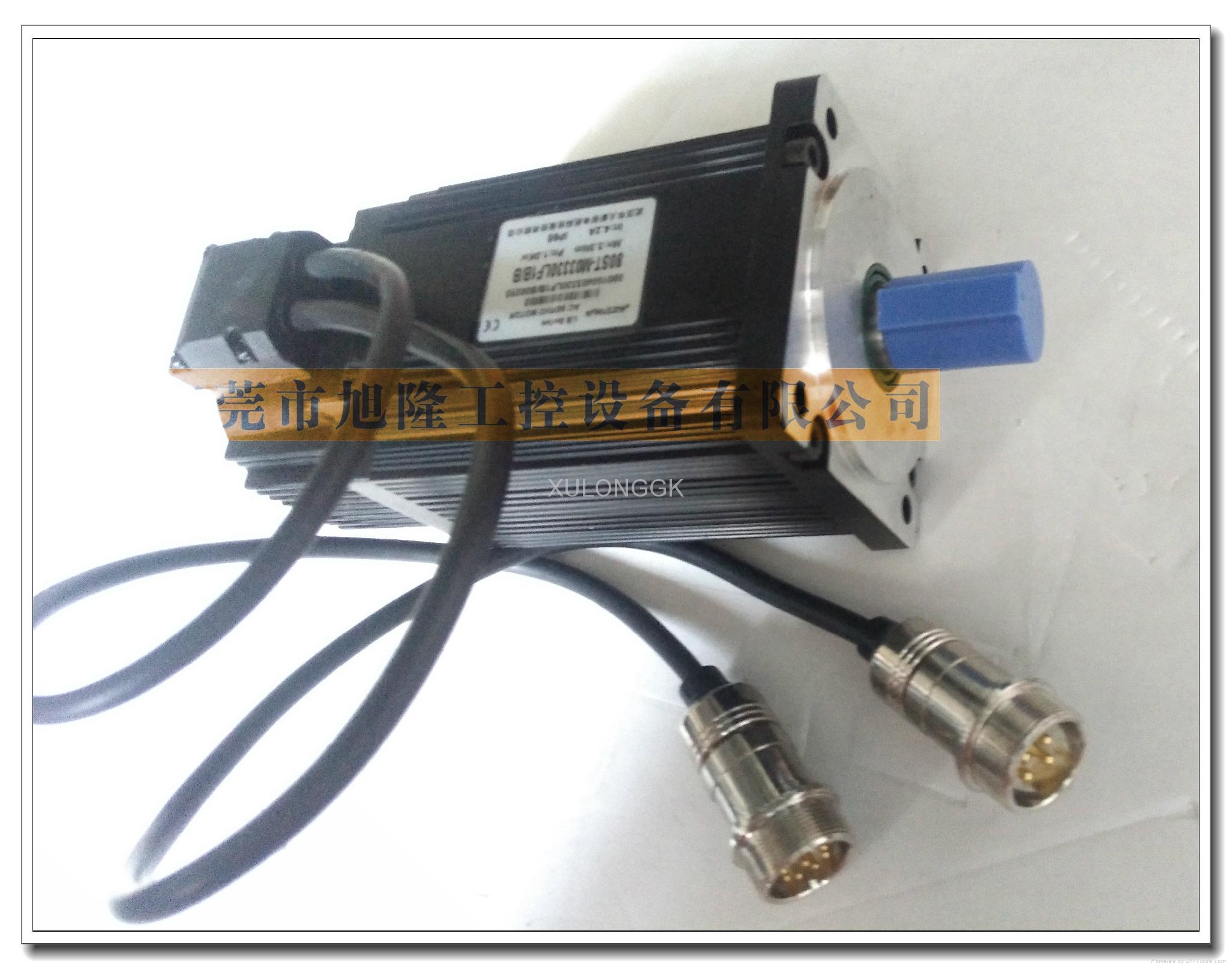

武汉华大伺服马达1.0kw 3.3N 3000rpm 220
| 型号： | 80ST-M03330LF1B |
|---|---|
| 品牌： | 华大 |
| 原产地： | 中国 |
| 类别： | 电子、电力 / 电动机 |
| 标签︰ | 华大伺服电机 , 华大电机官网 , 交流伺服马达 |
| 单价： |
-
|
| 最少订量： | 3 件 |
产品描述
LB系列
机座号（mm）：80、110、130、150
额定转矩（Nm）：1.3～27
额定功率（Kw）：0.4～5.5
额定转速（rpm）：1500、2000、2500、3000
最高转速（rpm）：/
极对数：4
转子惯量：中惯量
反馈元件：可选
失电制动器：可配
适配驱动器工作电压（VAC）：220
|
LB系列伺服电机编码原则 |
||||||||||||
|
110 |
ST |
- |
M |
020 |
30 |
L |
F |
B |
Z |
/C |
|
|
|
(1) |
(2) |
|
(3) |
(4) |
(5) |
(6) |
(7) |
(8) |
(9) |
(10) |
|
|
|
⑴ 机座号 |
⑵ 交流永磁同步伺服电机 |
⑶ 反馈元件类型 |
|
⑷ 额定转矩：三位数×0.1Nm |
⑸ 额定转速： 二位数×100rpm |
⑹ 驱动器工作电压（VAC）：220 |
|
⑺ 编码器代码 |
⑻ 中惯量 |
⑼安装了失电制动器 |
|
⑽ 轴伸端键槽代码，无键无代码。 |
||
| 电机型号 | 80ST-M01330LF1B | 80ST-M02430LF1B | 80ST-M03330LF1B |
| 功率 | 0.4 Kw | 0.75 Kw | 1.0 Kw |
| 额定转矩 | 1.3 Nm | 2.4 Nm | 3.3 Nm |
| 额定转速 | 3000 rpm | 3000 rpm | 3000 rpm |
| 额定电流 | 2.6 A | 4.2 A | 4.2 A |
| 转子惯量 | 0.74×10-4 Kgm2 | 1.2×10-4 Kgm2 | 1.58×10-4 Kgm2 |
| 机械时间常数 | 1.65 ms | 0.993 ms | 0.83 ms |
| 电气时间常数 | 6.435 ms | 7.272 ms | 7.668 ms |
| 转矩常数 | 0.5 Nm/Arms | 0.571 Nm/Arms | 0.786 Nm/Arms |
| 相反电势常数 | 21.05 V/Krpm | 22.77 V/Krpm | 29.27 V/Krpm |
| 相绕组电阻 | 1.858 Ω | 0.901 Ω | 1.081 Ω |
| 相绕组电感 | 11.956 mH | 6.552 mH | 8.29 mH |
| 最大电流 | 7.8 A | 12.6 A | 12.6 A |
| 最大转矩 | 3.9 Nm | 7.2 Nm | 9.9 Nm |
| 付款方式︰ | TT |
|---|---|
