钻采设备提升用液压绞车3.0吨

钻采设备提升用液压绞车3.0吨
型号:XSY-3.0型
品牌:XSY
原产地:中国
类别:工业设备 / 建筑及相关设备
标签︰液压绞车 , 随车卷扬机 , 工程机械配件
单价: ¥6200 / 件
最少订量:1 件

产品描述

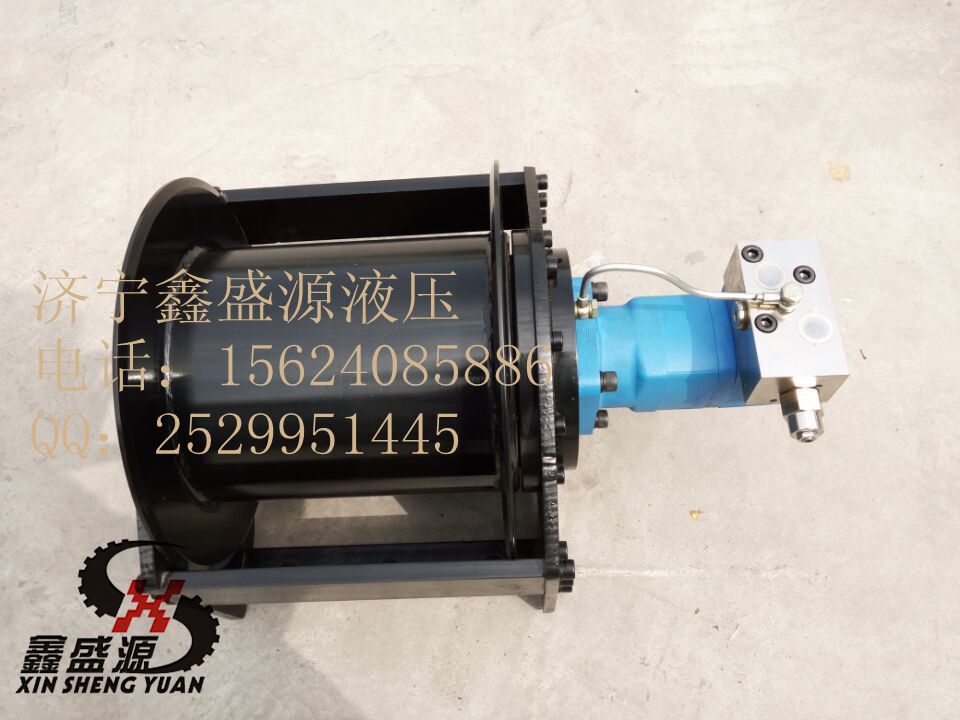

XSY-3.0型  液压绞车

 结构特点:

XSY系列液压绞车由摆线马达、行星齿轮减速器、制动器等组成。采用螺纹连接钢结构机架,配置梭阀,平衡阀等安全控制系统,其构紧凑、占用空间小,它适用于船舶、码头和汽车等各种起重和牵引设备中。

电话:15624085886 QQ:2529951445

实物拍摄,价格以电话咨询为准!!!

 3_副本






钢丝绳层数

N

1

2

3

4

提升压力

16 Mpa

拉力

Kg/f

3000

2750

2523

2337

最大泵流量

100L/min

绳速

m/min

70

74

77

84

马达排量



245cc/r

绳容量

m

18

38

59

82

传动比

1:6

A油口为提升油口

M22×1.5

控制油口P

M10×1

建议钢丝绳直径

14 mm

B油口为下降油口

润滑油口D

M10×1

重量(约)

164 kg



注意事项:

实物拍摄,价格以电话咨询为准!!!

-卷筒顺时针方向旋转为提升(可按用户要求)。为了安全起见,卷筒上至少保持缠有5~6圈钢丝绳。

-绞车制动为多片盘式制动器,静态制动扭矩970N.m ,最大回油背压应小于5bar 。

-绞车采用行星齿轮减速器,运转平稳,结构紧凑合理,内部润滑用油脂润滑 。

-请使用8.8级以上的螺栓(M16以上)固定绞车。(提醒:目前设备不能用来载人) 。

客户订货如有特殊要求,技术咨询,请于技术部联系。

电话:15624085886 QQ:2529951445

实物拍摄,价格以电话咨询为准!!!

3_副本

实物拍摄,价格以电话咨询为准!!!

电话:0537-5122378           手机:15624085886

传真:0537-5122379          QQ:2529951445



五、维修与保养

1、为了延长绞车的使用和寿命,必须经常检查润滑油位,并及时添加。油位检查孔、排气孔、加油、放油孔在绞车尾部,维护保养时,须将尾部保护盖卸掉,检查油位。

2、定期换油

1、新绞车使用一个月后换新油。

2、以后每运转1000小时或半年时间换新油一次。

3、每次加油:根据使用的频率,具体情况加油。

4、润滑油推荐使用90W多用途EP级齿轮油,干式的推荐一般齿轮润滑油脂即可。

3、换油的操作使用顺序

检查油位及排气孔卸下保护盖,拧开螺栓可检查油位,不足时添加,排气孔要保持清洁,不得堵死也不得用实心螺纹代替。

换油放油时,将滚筒上的油孔对准油孔。然后拧上带丝扣的短管或油管,再卸下丝堵,加油时孔转到加油孔位置,拧上带丝扣的弯管后加油。

4、发现绞车漏油,要及时检查和维修,特别要注意各种密封件是否损坏。保质期外用户应提前向厂家订购绞车所需各种密封件。

5、经常清除绞车上的污泥和油污,可大大延长绞车的使用寿命。

6、绞车在安装、拆卸、搬运时不得碰撞,液压管接口必须保持清洁,不得有任何赃物进入。

7、绞车上的油管特别是金属管线不允许有挤扁等缺陷,以免引起供油不畅。undefined
