绞线拉力试验机主要用于钢绞线的拉伸试验和钢丝拉伸试验,符合GB/T5224-2003《预应力混凝土用钢绞线》的要求,同时具备常规液压万能试验机功能。
本机专用于预应力钢绞线的力学性能试验, 本机配有联想计算机、惠普打印机、大标距电子引伸计、光电编码器及功能齐全的通用试验软件,可以非常方便地完成试 验功能;另配有钢绞线专用加长钳口确保试样中间断裂。从而进一步提高试验成功率。试验结果可以查询和打印(力-位移,力-变形,应力-位移,应力-变形, 力-时间,变形-时间)六种曲线及相关试验数据,具有软件自检功能,能自诊断故障,祥见软件说明。可测定钢绞线的抗拉强度、规定非比例延伸强度、弹性模 量、延伸率等力学性能。是工矿企业、科研单位、大专院校、工程质量监督站等部门的理想检测设备。
一、简介

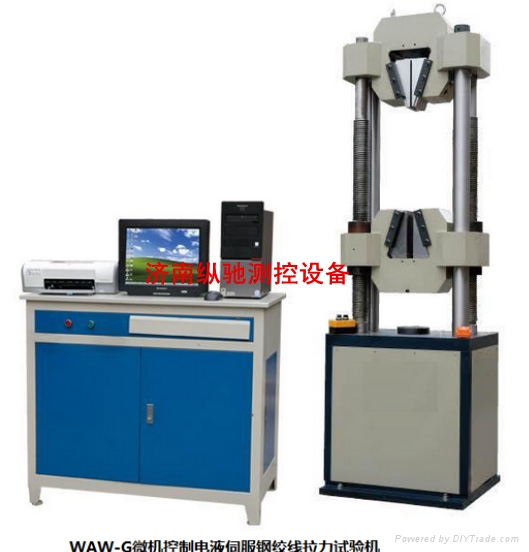

WAW-G微机控制电液伺服钢绞线拉力试验机主要用于预应力混凝土钢绞线的拉伸试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合GB/T5224-1995《预应力混凝土钢绞线》的要求。
二、方案描述
1、主机
本机由双立柱双丝杠油缸下置式主机及油源控制柜组成。拉伸空间位于主机上方,压缩、弯曲试验空间位于主机下方即中横梁和工作台之间。
2、传动系统
试验空间的调整通过中横梁移动来实现,中横梁升降采用链条传动。
3、钳口部分夹持特点
3.1特制超厚钳口座使钢绞线在拉伸时完全包含在钳口座体内从而保证钢绞线试样在中间断裂。
3.2特质高硬度(HRC68-70)加长钳口提高了夹持捻距和接触面积并采用液压自动夹紧,使试样夹持更牢靠不易打滑。
3.3在钳口座和钳口卡板之间增加了耐磨衬板,杜绝金属拉伸过程中氧化皮掉入致使钳口座斜面划伤报废的现象,使夹持过程更顺滑、夹持更牢靠。
4、安全保护装置
4.1当试验力超过每档最大试验力的2%-5%时,过载保护,停机。
4.2当活塞升起达到上极限位置时,行程保护,油泵电机停机。
4.3外围有安全防护网,防止试验过程中试样外冲。
三、技术参数
产品型号 |
WAW-G500D |
WAW-G600D |
WAW-G1000D |
|
最大试验力 |
500 kN |
600 kN |
1000 kN |
|
结构形式 |
双立柱双丝杠油缸下置 |
|||
试验机级别 |
1级/0.5级(选配) |
|||
试验力测量范围 |
2%-100%FS/0.4%-100%(选配) |
|||
试验力示值相对误差 |
优于示值的±1% |
|||
力分辨率 |
1/300000 |
|||
变形测量装置 |
电子引伸计 |
|||
引伸计标距 |
50mm |
|||
变形测量范围 |
0-15mm |
|||
变形有效测量范围 |
2%~100%FS |
|||
变形分辨率 |
最大变形的1/300000 |
|||
变形示值相对误差 |
优于示值的±0.5% |
|||
位移测量装置 |
拉线式光电编码器 |
|||
位移测量范围 |
0~250mm |
|||
位移示值相对误差 |
优于示值的±1% |
|||
位移分辨率 |
0.01mm |
|||
活塞最大移动速度 |
70mm/min |
|||
横梁调整速度 |
120mm/min |
|||
油缸活塞行程 |
250mm |
|||
最大拉伸空间 |
1000mm(可增大) |
1000mm(可增大) |
1000mm(可增大) |
|
立柱间距 |
540 mm |
650 mm |
||
控制方式 |
手动加载 |
|||
夹紧方式 |
液压自动夹紧 |
|||
圆试样夹持直径 |
Φ13-φ40mm |
φ13-φ40mm |
φ14-φ45mm |
|
钢绞线夹持直径 |
φ9.2-φ12.7mm,φ12.7-φ15.24mm |
|||
扁试样夹持厚度 |
0-35mm |
0-40mm |
||
上下压盘尺寸 |
204×204mm |
|||
外形尺寸 |
主机(mm) |
700×600×2250 |
700×600×2250 |
800×650×2400 |
油源(mm) |
960×630×900 |
|||
整机重量 |
3000 kg |
3000 kg |
4500kg |
|
供电电源 |
380V±10%/50Hz/三相五线制 |
备注:以上参数仅供参考,详细参数请以真实设备为主!
