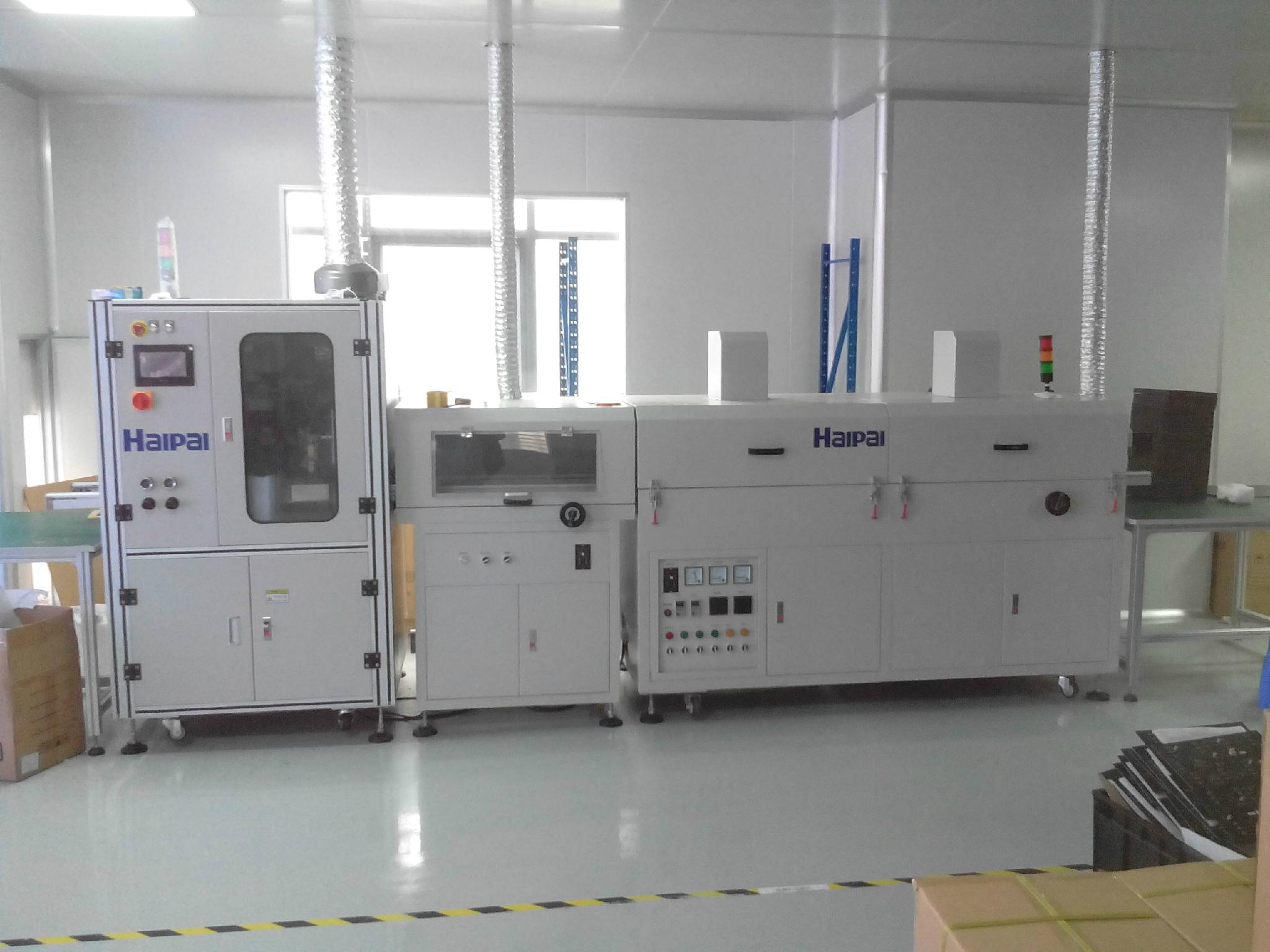

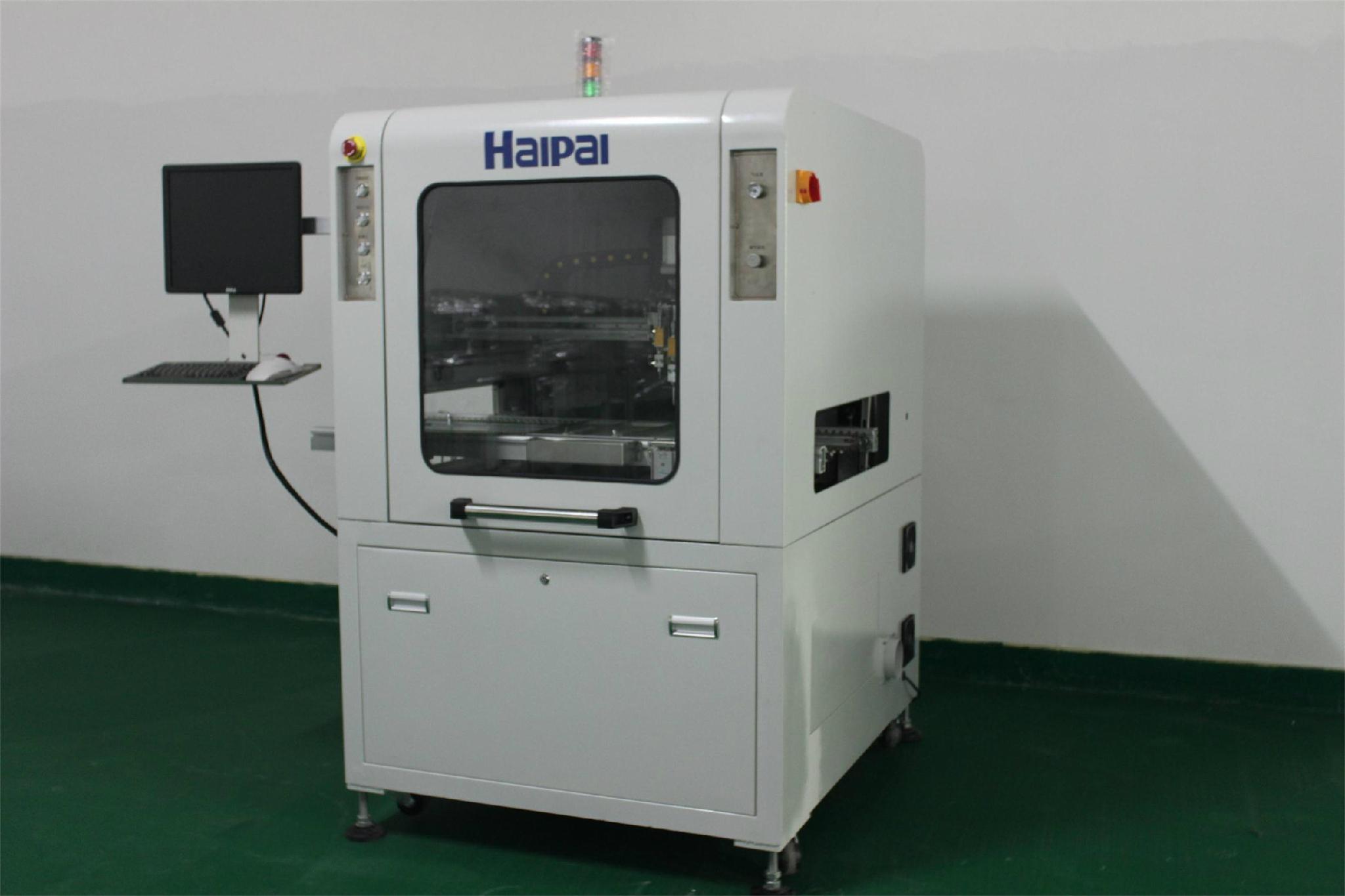

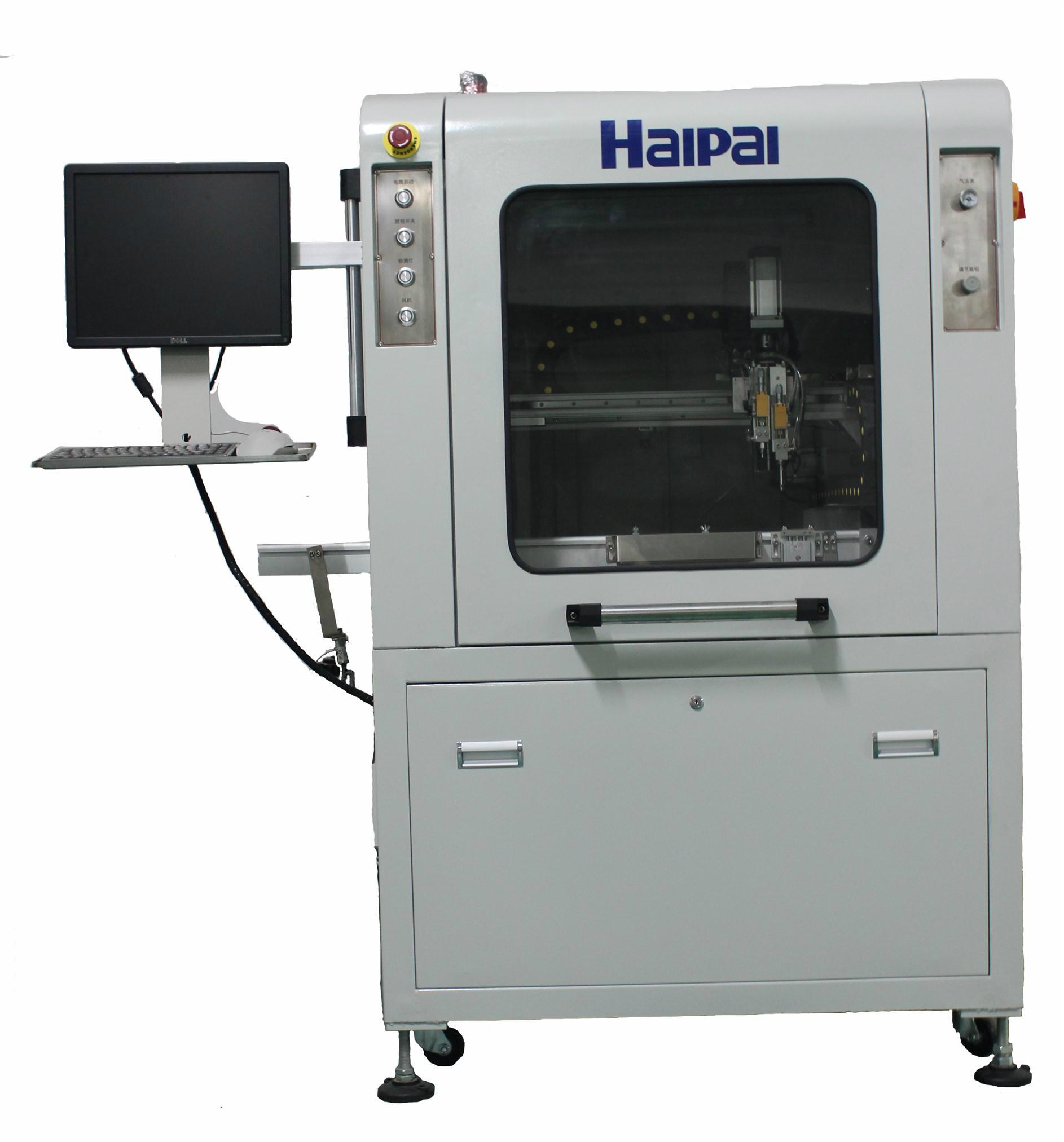

机体参数

机架外型尺寸L*W*H

L1300mm*W1300mm*H1700mm

重量

800kg

控制部分

控制方式

工控机+板卡

操作方式

电脑式控制

编程方式

手动示教

运行程序存储数量

1000个以上

PCB输送部分

PCB上层传输高度：

920±20mm

运输速度：

10000mm/min

传送方向：

L→R（R→L）

传输马达功率

AC220V 60W

调幅部分

PCB宽度范围

50-450mm

调节方式

手动调节

工作部分

X.Y轴驱动方式

伺服电机+电动缸驱动

X.Y轴最大运行速度

1500mm/s

X.Y轴定位精度

0.03 mm

Z轴最大运行速度

1000mm/s

Z轴驱动方式

伺服电机+高精度丝杆模组

Z轴定位精度

0.02 mm

U轴驱动方式

松下伺服电机+减速机驱动

U轴定位精度

0.1度

U轴旋转角度

±200度

R轴驱动方式

2个旋转汽缸

R轴倾斜角度

0-60度

胶阀上下：

3个双杆汽缸带动

胶阀数量：

3个

胶阀类型：

1个大雾化喷阀、1个小雾花喷阀、1个点胶阀、

PCB板大小

MAX:W450mm*L450mm

PCB板元器件高度

MAX70mm

针式点胶阀涂覆宽度

最小涂覆宽度：2mm

针式点胶阀针嘴大小

0.8mm

边缘清晰度

±0.5mm

细雾花涂覆宽度

涂覆宽度：6-8mm

喷涂厚度

0.03 mm --1mm

料桶容积

一个10L不锈钢内桶带搅拌功能压力桶 + 一个小清洗用压力桶锈钢清洗用压力桶

清洗功能

设备自带清洗功能

抽风净化功能

设备自带抽风净化功能

控制部分参数

照明部分

设备自带照明光源

检测部分

设备自带UV检测光源

电源

AC220V

气源

4-6kgf/cm2

总功率

1．8KW
