JH-HY3.5火焰探测器功能试验器
1.《用途》
该试验装置主要用于火灾自动报警系统调试、验收和维护检查。对红外、紫外火焰探测器进行火灾响应试验时，模拟火灾条件下探测器在一定时间内是否能正确响应，并输出火灾报警信号，同时启动报警确认灯。

2.《结构及工作原理》

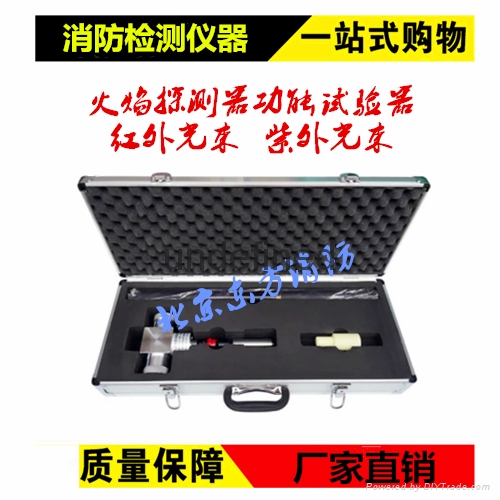

该装置结构见图，由燃烧笔、燃烧嘴、燃烧室、红外镜筒、紫外镜筒、红外滤光片、紫外滤光片组成。当打开加热笔上的开关点燃喷出的丁烷气，燃烧嘴处火焰发出红外和紫外光，通过红外镜筒、紫外镜筒口的红外滤光片、紫外滤光片的过滤，产生能使红外、紫外火焰探测器响应的红外光线和紫外光线。

3.《主要性能参数》
红外滤光片：≥850nm；
紫外滤光片：≤280nm；
温度范围：80℃-400℃；
使用燃料：丁烷气体；
最高使用坏境温度：≤50℃；
检测杆可调高度：0.6—2.5M；
可持续加热时间：45min（充满丁烷气体后）；

4.《注意事项》
（1）加热笔点燃后会导致燃烧室和顶盖处温度升高，应注意防止烫伤。
（2）严禁置于阳光下直晒或温度高于50℃的地方（如暴晒车辆中），将产生爆炸危险。
（3）本装置工作时会产生明火，严格禁止在具有潜在爆炸危险场所使用火焰探测器功能试验器。
（4）使用时加热笔调节环切勿调至最大（应处于中间位置），此时加热套内温度将超过200℃，将损坏或影响装置寿命。
（5）燃烧笔点燃后燃烧室的上部温度较高，应注意燃烧室的上部距顶棚、探测器等可燃物的距离，以免引起火灾。
（6）使用完毕后将点火开关推下，使其处于关闭位置，待其冷却后放入铝合金携带箱内。
