WQ排污泵说明,立式潜水排污泵,潜水排污泵型号,150WQ180-15-15



-QW污水泵使用方法及注意事项：

1.泵使用前应仔细检查电缆有否损坏，紧固件是否松动或脱落，泵在运输、存放、安装过程中有无变形或损坏。

2.用500V兆欧表测量电泵电动机相同和相对地间绝缘电阻，其值应不低于2兆欧，否则应对电机定子绕组进行干燥处理，干燥处理的温度不允许超过120℃。

3.该系列泵的安装有固定式和移动式两种。当采用固定式自动安装时，应将链索分别穿进（偏离泵出水口，其连线应平行于泵出水口的）两个吊环螺钉或起吊板中上下起吊电泵。均匀缓慢地沿着导轨下滑，直到自动耦合到位。当采用移动式安装时，先将软管套好，用链索穿进两个吊环上下起吊电泵，注意切不能将电缆当作绳索使用，以免发生危险。

4.泵接通后的旋转方向从进水口看为逆时针转动，如果电泵反转，只需将电缆线中的任何二根线对调一下接线位置即可。

5.电泵的机壳地线必须严格按有管规程接妥，为了保证使用时人身安全，在电泵运行时，严禁在附近安装、人下水做事或移动，以防万一电泵漏电而发生意外事故。

6.电泵在无特殊情况必须配备全自动水泵控制柜，切勿直接挂电网或使用闸刀开关来接通电源，确保电泵正常运行。

7.不得将电泵长期处于低扬程状态下运行（一般使用扬程不得低于额定扬程的60%），最好能控制在建议使用扬程范围以内，以防电泵因超载而烧坏电机。

8.无自循环冷却装置的泵严禁整体露出水面长期运行，以防电泵过热损坏。

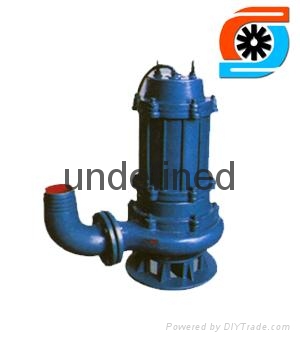

一、QW(WQ)型潜水排污泵产品概括：
QW(WQ)型潜水排污泵使用方便,用途非常广泛,不受使用条件及范围所限制,特别适用于经常移动或临时急用场合。它不用固定安装,只要套上橡胶管或接上管子,将泵放水底摆平即可,但必须配安全控制箱,确保安全。具有节能效果显著、防缠绕、无堵塞等特点，在排送固体颗粒和长纤维垃圾方面，具有独特效果。

该系列泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和纤维的介质。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。

二、 WQ潜水排污泵产品特点：
①采用独特的单叶片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过排污泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。
②机械密封采用新型硬质耐腐的碳化钨材料，同时将密封改进为双端面密封，使其长期处于油室内运行，可使泵安全连续运行8000小时以上。
③整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。
④潜水排污泵密封油室内设置有高精度抗干扰漏水检测传感器，及定子绕组内预埋了热敏元件，对水泵电机绝对保护。
⑤可根据用户需要配备全自动安全保护控制柜，对潜水泵排污泵的漏水、漏电、过载及超温等进行绝对保护，提高了产品的安全性与可靠性。
⑥浮球开关可以根据所需液变化，的起动与停止，不需专人看管，使用极为方便。自动控制泵
⑦可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来极大方便，人可不必为此而进入污水坑。
⑧能够在全扬程范围内使用，而保证电机不会过载。
⑨有两种不同的安装方式，固定式自动耦合安装系统，移动式自由安装系统。



三、 QW(WQ)型潜水排污泵产品型号意义：





潜水排污泵可移动式安装或自动耦合式安装

自动耦合式安装：

WQ潜水排污泵适用于长期固定的使用场合，具有安装快捷，检测、维修方便等优点。该系统使用特制的底座，固定在污水坑的底部，与出水管连结好，在池顶安装好配套的支承块，用导杆使二者相连，水泵与特定支架连结好，沿导杆下滑到达底座，与其自动耦合。密封，而提升时则自动脱落。



WQ潜水排污泵产品结构示意图:







WQ无堵塞潜水排污泵可根据客户要求定制不锈钢材质201 304 316 316L.





 QW潜污泵应用范围：
①企业单位废水排放。
②城市污水处理厂排放系统。
③地铁、地下室、人防系统排水站。
④医院、宾馆、高层建筑污水排放。
⑤住宅区的污水排水站。
⑥市政工程，建筑工地中稀泥浆的排放。
⑦自来水厂的给水装置。
⑧养殖场污水排放及农村农田灌溉。
⑨勘探矿山及水处理设备配套。
⑩代替肩挑人担，吸送河泥。
使用条件水温≤60℃，液体PH值为4～10。



QW无堵塞污水泵结构说明：

WQ型无堵塞潜水排污泵由单机与泵两部分组成，二者通过油隔离室及机械密封组件隔开，属机电一体化产品，电机与泵合用同一轴（转子）整个水泵长度短，结构紧凑。配备多种保护装置，使得泵运行安全可靠。其主要部件作用如下：
信号线1：配备全保水泵控制柜，对泵实行全方位保护，包括漏水、断相、短路、过热、电机过载等项目。
电机定子8：采用B级或F级绝缘。
漏水探头11：该元件装在油室内，当机械密封损坏后，水进入油室，探头可发出信号由控制系统对泵实施保护。
机械密封13：采用双道串联密封，选用新型硬质耐腐碳化钨材质，具有密封可靠、耐磨、寿命长等特点。
叶轮17：叶轮采用单流道或双流道结构，具有很强的通过能力，能够通过大的物料及纤维垃圾，减少堵塞、缠绕的故障。
泵体15：与叶轮配用，使得具有高的效率。



潜水污水泵移动式安装：

它以支架支承，接上出水软管即可工作，这种方式主要应用于救急或维修施工的需要。
