型号: | 齐全 |
---|---|
品牌: | 瑞博发 |
原产地: | 中国 |
类别: | 工业设备 / 通用机械 / 机床 |
标签︰ | 铸铁平台 , 铸铁平板 , 铸铁平台厂家 |
单价: |
¥1000
/ 件
|
最少订量: | 1 件 |

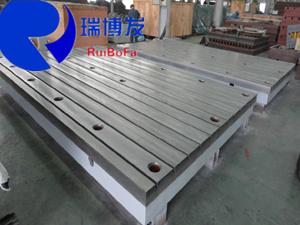

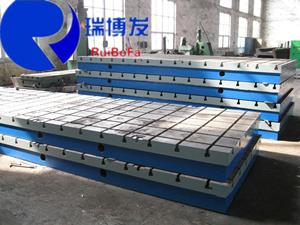

简介:铸铁平台平板主要是用于工件检测或划线的平面基准量具,是机械制造中不可缺少的基本工具。工作面采用刮削工艺,工作面上可加工V形、T形、U形槽和圆孔、长孔等。
铸铁平台平板主要是用于工件检测或划线的平面基准量具,是机械制造中不可缺少的基本工具。工作面采用刮削工艺,工作面上可加工V形、T形、U形槽和圆孔、长孔等。
铸铁平台平板一般采用高强度灰铸铁或球磨铸铁材质,产品表面硬度HB170-240之间,铸件经过两次时效处理或自然时效处理。
铸铁平台平板平面度计算公式:
000级:1×(1+d/1000)1级:8×(1+d/1000)
0 0级:2×(1+d/1000)2级:16×(1+d/1000)
0级:4×(1+d/1000)3级:40×(1+d/1000)规格(长×宽)mmT型槽平板精度等级
1级 |
2级 |
3级 |
|
|
平面度公差(um) |
||
200×200 |
10 |
20 |
50 |
300×200 |
12 |
24 |
60 |
300×300 |
12 |
24 |
60 |
300×400 |
12 |
24 |
60 |
400×400 |
12 |
24 |
60 |
400×600 |
14 |
28 |
70 |
500×500 |
14 |
28 |
70 |
500×600 |
14 |
28 |
70 |
500×800 |
16 |
32 |
80 |
600×800 |
16 |
32 |
80 |
600×900 |
16 |
32 |
80 |
1000×750 |
18 |
36 |
90 |
1000×1000 |
20 |
39 |
96 |
1000×1200 |
20 |
40 |
100 |
1000×1500 |
24 |
48 |
120 |
1000×2000 |
26 |
52 |
130 |
1500×2000 |
28 |
56 |
140 |
1500×2500 |
32 |
64 |
152 |
1500×3000 |
|
70 |
174 |
2000×3000 |
|
74 |
184 |
2000×4000 |
|
88 |
219 |
2500×3000 |
|
79 |
186 |
2000×4500 |
|
|
237 |
2000×5000 |
|
|
255 |
2000×6000 |
|
|
292 |
3000×6000 |
|
|
308
|
