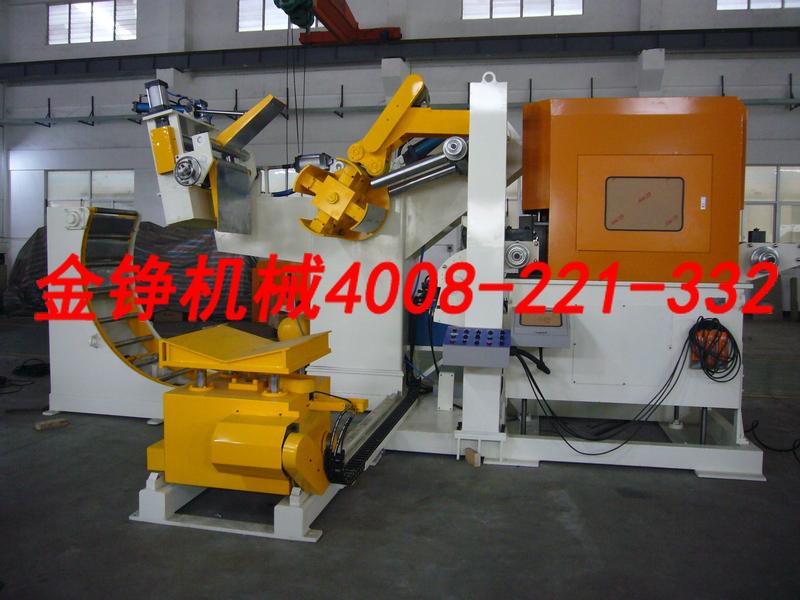

机型特点：



专用于厚板卷材开卷送料整平加工，材料由后经左右活动滚轮和先进光电开成料弧，经开料装置，由上而下送料，经开料装置，料头压平装置，导料滚轮，工作滚轮，进入模具，无须增加导弧空间，增加操作者的安全性，可以实现全自动进料及操作。



采用高效率计算机伺服马达，控制送料长度进行精度送料，设定简单。适合厚之广泛材料，针对节省空间及容易操作而设计。



适合各类之生产，更换料卷迅速，节省时间。 料卷装置，使用油压扩张，材料送至冲模内，无需人工入料，省人力，安全高。



简洁之构造设计，维修保养、管理均简单化，并加强操作者作业之安全性。



标准配备：



1.整平调节采用电子数显表读数；



2.由正反双向手轮带动高精度螺杆控制宽度调节；



3.送料线高度采用马达带动升降机调整装置；



4.料幅采用一对空心辊轮挡料装置；



5.送料滚轮及矫正滚轮采用高合金轴承钢制造（镀硬铬处理）；



6.液压压料手臂装置；



7.齿轮马达带动压料轮引料装置；



8.液压自动引料头装置；



9.液压托料头装置；



10.由日本三菱PLC程序控制送料系统；



11.由日本安川伺服马达配高精密行星伺服减速机控制送料精度。



项目/ 型式	TNCF7-500	TNCF7-600	TNCF7-800	TNCF7-900	TNCF7-1000	TNCF7-1200	TNCF7-1500	TNCF7-1600
材料宽度(mm)	75-500	75-600	75-800	75-900	75-1000	75-1200	75-1500	75-1600
材料厚度(mm)	1.0-10
材料重量(kg)	3T(重量可定制)   weight can be customized			5T(重量可定制)  weight can be customized			8T(重量可定制)  weight can be customized
卷料内径(mm)	508
卷料外径(mm)	1500
最大速度(m/min)	16
送料精度(mm)	±0.15
送料滚轮	上Upper1 / 下Lower1
矫正滚轮	上Upper4 / 下Lower3
电压	380VAc / 60Hz
空气源	5kg / CM²
料架扩张方式	油     压  Hydraulic
伺服电动机 (kw)	AC4.4KW(配伺服减速机)  with servo reducer		AC5.5KW(配伺服减速机)   with servo reducer			AC7.5KW(配伺服减速机)  with servo reducer
料架马达(kw)	1.5 KW			2.2 KW			3 KW
入料台车	1                          选     配 optional						标配  standard
送料线高度	±100 MM
