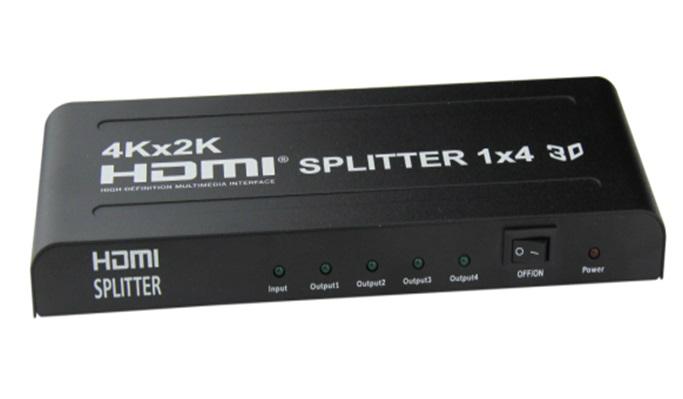

1X4 HDMI 4K 分配器:





这款1X4HDMI分配器可以把1个高清信号源连接到4个高清显示终端。它可以很容易地将1路高清信号源所产生的高清信号分配到4台支持高清信号的显示器或者投影机上。另外，把它接在一根HDMI线的信号输出端时，可对HDMI信号进行放大。此HDMI分配器可以支持所有分辨率可达3840X2160/30HZ。

特点

• 支持HDMI1.4b版本
• 支持3D视频格式
• 支持最大分辨率达3840X2160/30HZ
• 支持最高速率3.2G时TMDS时钟为320Mhz
• 支持8/10/12 位 深色
• 支持使用标准AWG26 线缆是，输入传输距离达15米，输出传输距离达25米（1080P及以下分辨率）
• 支持使用标准AWG26 线缆是，输入传输距离达12米，输出传输距离达15米（4K分辨率）
• 支持单一信号显示，多路输出高清信号源 比如可以输入接DVD播放器，A/V接收机，机       顶盒
• 5V/2A的电源适配器







规格:

HDMI 版本   …………………………………………………………………….. HDMI 1.4b

HDMI 分辨率……………………………….. ……….. ……….. …最高可支持3840*2160/30Hz

支持视频格式………………………………..…………………..……… …..... 8/10/12位深色

支持音频格式………………..………. …. ….DTS-HD/Dolby-trueHD/DTS/Dolby-AC3/DSD

最大带宽传输…………………………………………………………………………….320MHz

最大传输速率……………….…….………………….…………………………………..3.2Gbps

输入线缆长度..…... ………(1080P 分辨率时)≤15米,(4K分辨率时)≤12 AWG26 HDMI 标准线缆

输出线缆长度……………(1080P 分辨率时)≤25米,(4K分辨率时)≤15 AWG26 HDMI 标准线缆

最大工作电流……………………………………………………………………….....….....500mA

电源适配器规格: ………………………….....….....AC (50HZ, 60HZ) 100V-240V; 输出: DC5V/2A

工作温度范围…………………………..…………….………………………………… (-15 to +55℃)

尺寸………………...............……………………………….………………………178x66x20 (mm)

重量…….…..………………………………………………………..…….………………………220g

连接操作:

1: 通过1条HDMI线把HD信号源和分配器输入口连接在一起.

2: 通过4条HDMI线把显示端和分配器输出口连接在一起

3: 用5V/2A的电源适配器连接分配器











包裹附件:



1. HDMI分配器

2. 电源适配器

3. 用户手册
