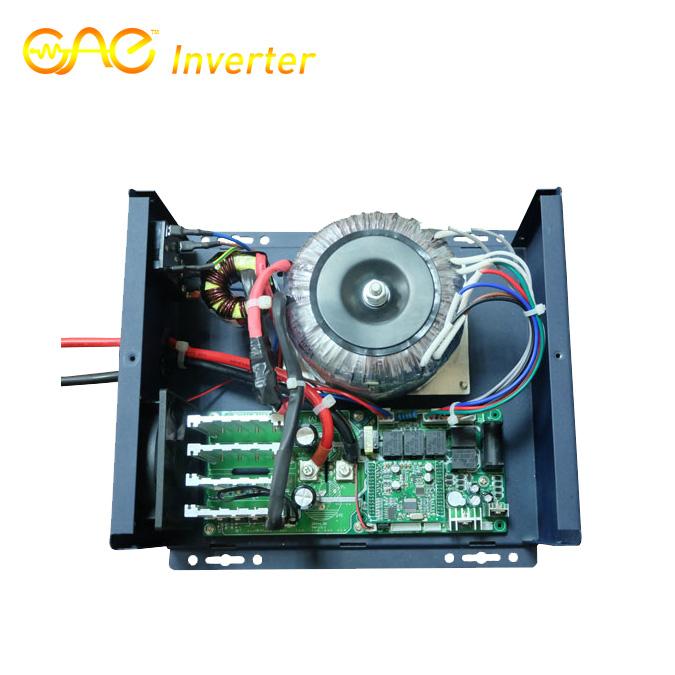

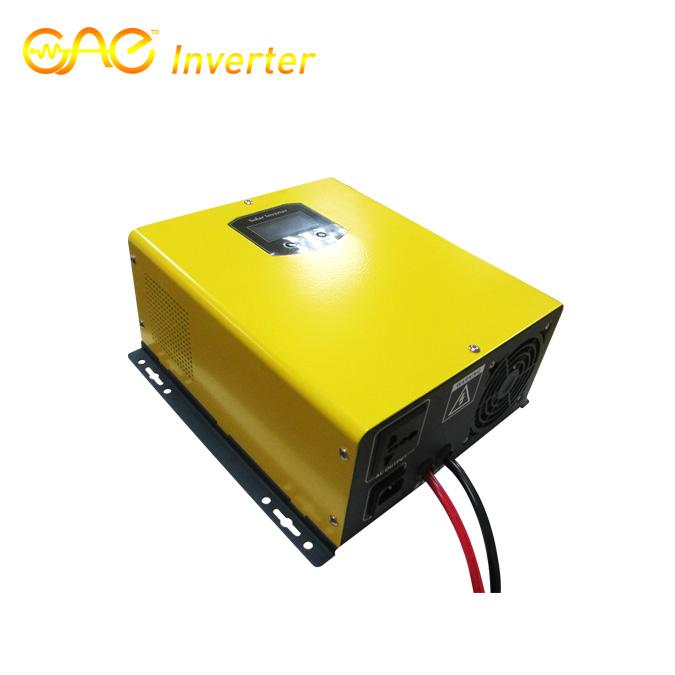

HI 壁挂式工频逆变器带市电充电功能         www.solarinverter.cc

型号：HI10224

额定功率：1000W

标准电池电压：DC24V

输入

直流输入电压范围:10.5-15VDC (单节电池电压）

市电输入电压范围:140-275VAC

市电输入频率范围:45-65HZ

保护

电池欠压报警:10.5VDC (单节电池电压）

电池欠压保护:10VDC (单节电池电压）

电池过压保护:17V±0.5V (单节电池电压）

电压过压报警:15-16VDC (单节电池电压）

过载功率保护:额定功率110％以上

温度保护:≥85℃报警，≥90℃关闭整机。

输出

逆变输出效率:≥85%

逆变输出电压: 220VAC±2%

逆变输出频率:50/60HZ±1%

逆变输出波形:正弦波

市电输出电压范围：稳压输出 220VAC±10%

市电输出频率范围：自动跟踪

其它

转换时间：≤4ms

面板显示：液晶

散热方式：智能风扇控制

≤42℃风扇慢转散热，≥45℃风扇高转散热。

充电

充电电压：13.6-14.2V(单节)

充电电流：≤10A

工作模式

工作模式选择 可自由选择

01：常规模式

市电优先，市电充电

02：节能模式

负载功率≤10%关闭机器，≥11%-100%开启

03：太阳能逆变优先

逆变优先，市电不充电

充电时：电池电压≥13V转逆变。逆变时：电池电压≤10.5V进入市电状态

通讯：RS232(选配）

环境：使用环境条件

温度：-20-- +75℃

相对湿度：＜95%

过载，短路保护 :1.25倍额定电流30秒；1.5倍额定电流5秒过载保护动作；≥3倍额定电流短路保护。

保护电路 :过充、过放、过载和短路保护

太阳能电池、蓄电池反接保护

所有保护均不损害任何部件，不烧保险；保险丝只做终极保护作用。

外观

机身尺寸：300*240*120mm

包装尺寸：370*320*200mm

净重量：7.7KG

毛重量：8.28KG
