位移数据采集系统应用：地铁屏蔽门载荷变形量测量系统



一、测试系统说明

        屏蔽门载荷变形量测量，是指对样机的滑动门、一扇固定门、一对应急门及对应盖板的PSD标准门单元施加合同要求的模拟风压与人群拥挤载荷的情况下，测试标准样机关键位置的实施变形量，见图-1与图-2。



图-1

图-2



二．测试系统构成

1.LVDT位移传感器，数量10-18支，有效量程0-25mm；

2.LVDT位移传感器支架，数量共 10-18个，支加有支架座与竖直方向的滑轨构成，位置传感器可以沿着滑轨在竖直方向滑动，滑动范围0-2.5米2个，0-2.0米的8个，滑轨与支架座可以拆解安装。

3.数据线10-18根，每根线长度10.0米。数据线用于连接LVDT位移传感器与信号采集主机。

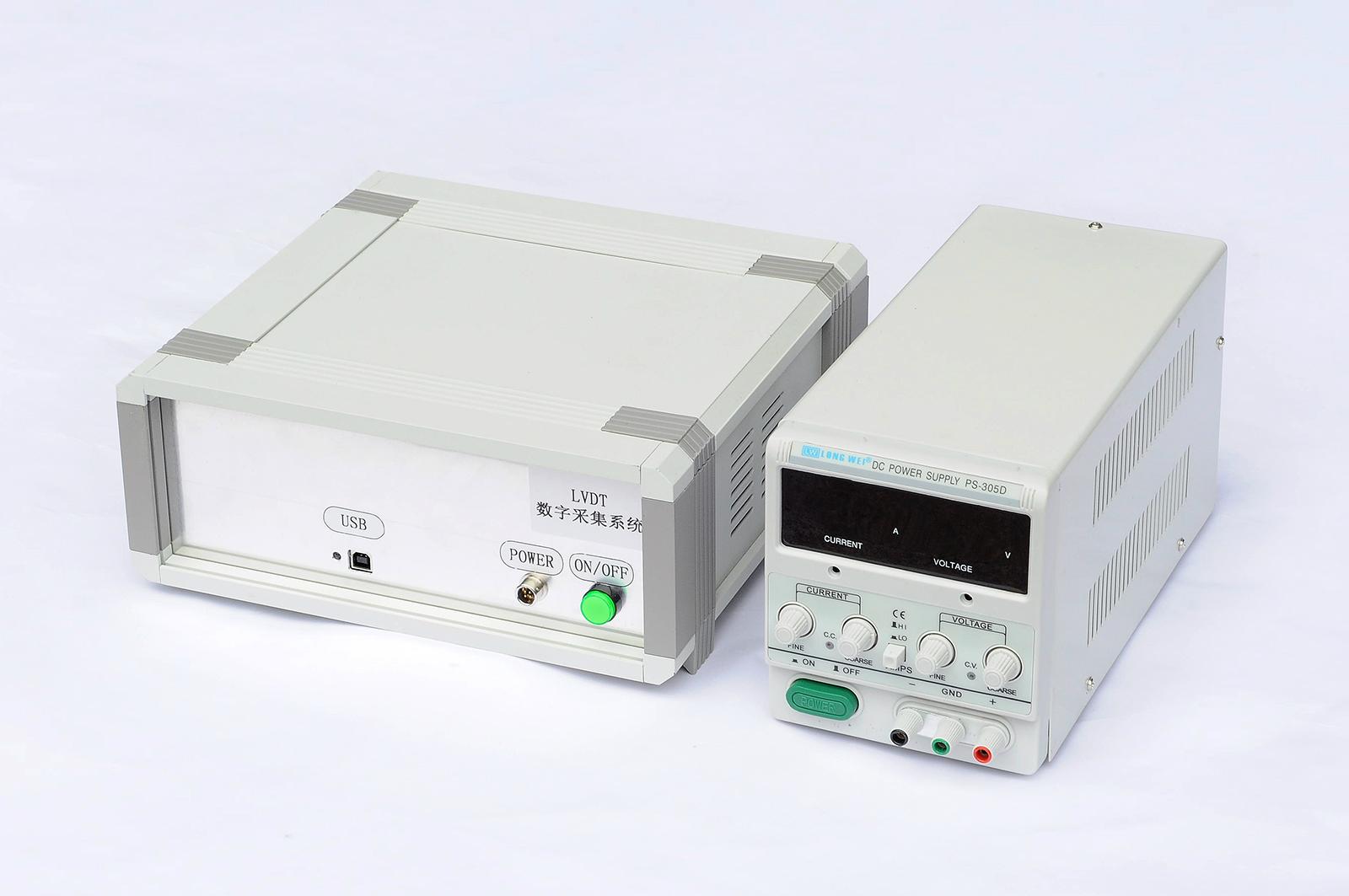

4.信号采集主机一台，同时监控18通道的传感器位移信号。

5.信号采集主机与笔记本电脑数据传输线2条（一条为备品），长度2米，数据线与笔记本电脑连接端要求为标准的USB连接头。



机构组成如下：



•



三．测试硬件与软件功能

1.数据采购主机的18个通道，各个通道相互独立，每个通道有信号指示灯，在测试工作状态中，对应的通道指示灯显示绿色，表明该通道正在采集到数据，正常工作中；如显示红色，表示该通道工作异常，没有采集到数据。

2.可以用硬件开关对对应的通道进行归零操作。

3.软件同时监控18个通道的数据并实时显示对应的波形，实值。在界面上采用按扭触发方式，按钮触发后即开始工作，再次触发按钮后停止工作，相应的数据可以导出并回放。

4．采样频率从0.1s到0.5s可调。

5.可以设定位移报警值；

6.可以通过软件对每个通道归零操作；

7.实时值显示到小数点后三位，即0.001；



四、软件性能参数

        通道数：最高32通道。可接受不同型号、不同规格的位移传感器数据信息，同步采样。

        供电电压：220VAC或者24VDC

        输入信号：0-5V

        输出信号：高速USB接口，连续无间断数据传输

        综合分辨率：0.1mv

        AD转换时间：1.5μs

        A/D: 16位

        系统测量精度：0.01%

        存储温度：-20℃-70℃

        工作温度：0-50℃

        机械尺寸：280x260X120mm(长x宽x高）

        注意事项：使用过程与环境应远离强电仪器，大电流干扰大的设备。请先打开电源使设备预热5分钟后运行软件进行数据采集更好。
