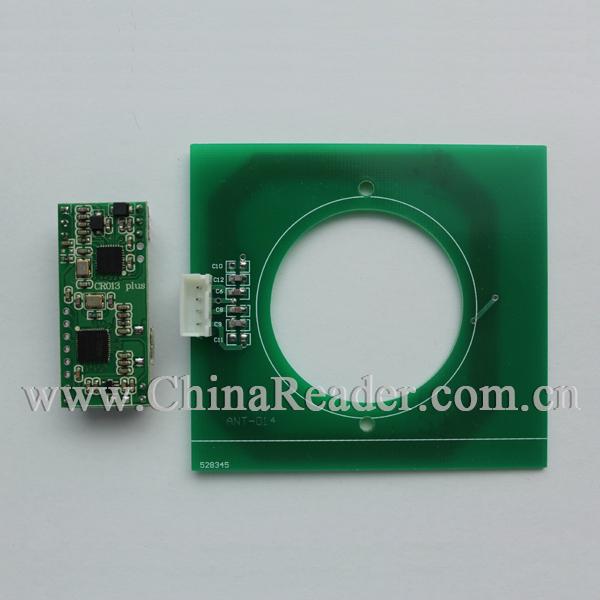

说明书

•32-bit reduced instruction set computer (RISC) architecture

• On-chip, 16K Bytes of static random-access memory (SRAM):

Single cycle byte, half-word (16-bit), and word (32-bit) reads and writes

 • On-chip, 16K Bytes of static read only memory (ROM):

Single cycle byte, half-word (16-bit), and word (32-bit) read access.

 • On-chip 256K Bytes embedded flash (EFLASH)

 • USB Controller:

– USB 2.0 Compliant with on-chip integrated PHY module

– Certified for High Speed (480MHz) USB and Full Speed (12MHz) USB

– UTMI+ Level 2 transceiver interface

– Supports eight transmit/receive

endpoints(ep0,ep1,ep2,ep3,ep4,ep5,ep6,ep7)

•Aes, RSA, Des Jet   Fast to visit ULtralgith C, MIFARE plus cards

 •NXP RC522 or RC523 Reader IC, support TYPE A  Or TypeA&TYPE B

2. Technical

·电压范围: 3V or 5V, 40-80mA

·接口: UART ,USB HID ,USB virtual RS232 , USB CCID,  USB emulation Keyboard Options;

· 传输速度: Default 19200 bps

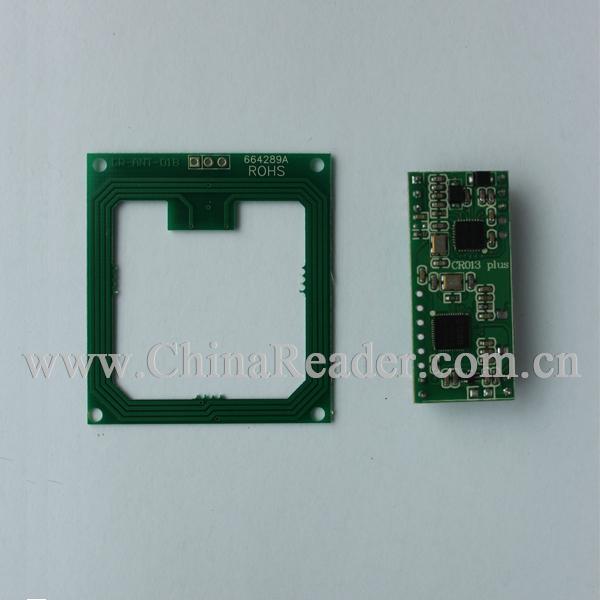

· R/W distance of up to 60mm ~ 100mm ,depending on TAG and Antenna Size.

· 储存温度: -40 ºC ~ +85 ºC

· 工作温度: -25 ºC ~ +70 ºC

· CR013A Plus  支持卡型：TYPE A   MIFARE 1k ,4k,ultralight ,ultralight C,Ntag serial,

Sle66r01P, mfiare  plus ,Desfire Pipe mod , C =TL 14443-4



       CR013B Plus TYPE B C=TL 14443-4





3.通讯设置

通讯设置是面向字节的，同时接受和发送字节的格式为十六进制. 通讯参数如下,

波特率: 19200 bps （default,  4800 ~ 115200 volatile Setting）

Data: 8 bits

Stop: 1 bit

Parity: None

Flow control:     None





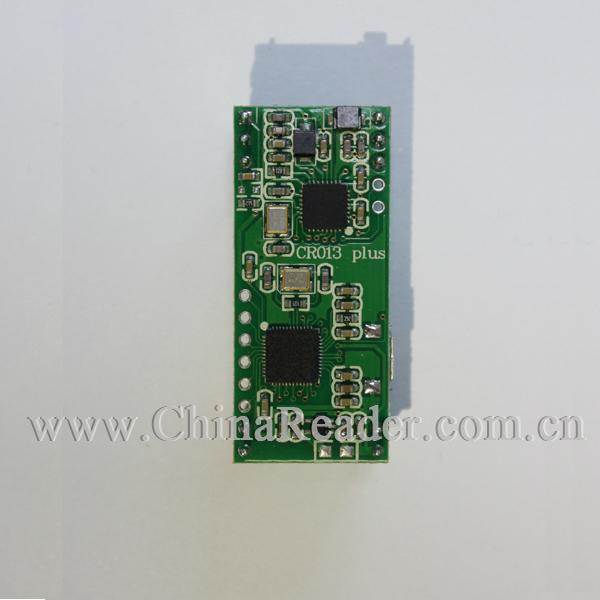

4. 产品规格





Dimension  41×18（mm） Note : The module’s pin same as DIP32

PIN

Pin	Name	description
17	VCC	+5v
18	GND	GND
16	RXD	TTL Rx
15	TXD	TTL Tx
32	TX1	Antenna 1
31	TX2	Antenna 2
1	RX	Antenna RX
3	RFU	Can be control by LED Command
30	RFU

Character

Parameter	Min	Type	Max	Units
voltage	4．5	5．0	5．5	V
current (include antenna)		90		mA
Initialization time	100		500	MS
Opertating temperature	－25		＋85	℃
Storage temperature	－40		＋125	℃





Transmission rate			Default   19200，N，8，1
Data format			Binary HEX “hexadecimal”
Data package
Head	Length	Node ID		Function Code	Data …	XOR
