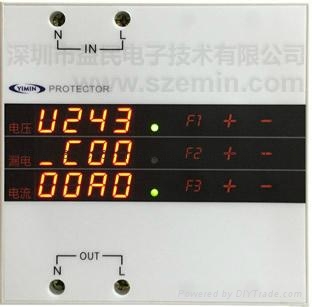

型号：EM-001AK  用电在线监视器 智能配电箱 漏电保护器 过流自动重合闸 自恢复式过欠压保护器

作用：监视电压、漏电、电流

适用于：家庭、工程设施、设备配套等

功能：在线显示实时电压、漏电、电流

特点：1、500V超强自身保护

      2、实时显示电压、漏电、电流

      3、自动自身检测

      4、自身异常自动强制断电

      5、可设置允许输出电压

      6、可设置允许漏电电流

      7、可设置允许电流

      8、可设置开、关延时时间

      9、可设置自动、人工开关

      10、具模糊技术；带密码功能

     11、独立或加装到原配电箱前后里面或组合使用

基本参数：

1、工作电压:60-500VAC

2、频率:50-60HZ

3、电压：65-280V（可设置）

4、漏电：1-30mA （可设置）

5、电流：1-63A  （可设置）

6、模式：ON/OFF（可设置）

7、延时开：5-999S（可设置）

8、延时关：0-16s（可设置）

9、功率：63A

10、响应速度：＜2ms

11、误差：±1%

12、功耗：＜2W

13、接线口尺寸：6.5X4.5mm

14、尺寸：126*126*62mm

15、安装：标准导轨



如何安全用电之电压

用电电压的安全，是不能自主控制的，供电电压通常会因为断零线、零线接触不良、刮风碰绞线、电线设施陈旧老化、用电用电器剧增、相线用电失衡加剧、雷电窜入等种种因素，导致电压从0-450V高低不等；

民用用电电压，（中国）规定220V, ±10% ；

电压超出使用电器的额定电压，电器都会有不同程度的伤害，轻则功能性能异常、埋下安全隐患，重则烧坏、起火；

因此，用电用电器一定要注意电压保护；

叫电压保护器的种类很多、很复杂，使用也很特别，不是装上去就能见效的，要等电压异常时才能见效，所以，装上去能通电，按个什么按钮能跳闸，不表示能安全保护；

如何选择：

作用是保护电器在额定电压内工作，保证功能性能和寿命不受损、不埋下安全隐患、不被高电压烧坏、起火；电压保护器是特种电器，在电网电压异常时的0-450V之间工作，工作电压不能小于450V，不等同于普通电器的工作电压220V；响应速度越快越好；可根据使用电器的额定电压设定电压保护范围；可根据使用电器的特性设定合闸延时时间；

推荐：

EM-001AK电压保护

工作电压60-500V，电网电压0-450V时自身不损坏；响应速度非常快，可靠有效的保证；电压保护设定范围65-280V，220V/110V通用，适用于各种电器；合闸延时时间设定范围5-999秒，空调、冰箱等特殊电器的延时时间是300秒以上；自带漏电保护和电流保护，具多重安全用电保护；

如何测试有效：

工作电压测试，进线口直接接入两根火线（380-450V）4小时左右即可，也可以用调压器测试；其它功能用本机就可完成测试。





如何安全用电之漏电

漏电的后果：

触电伤亡，还会导致火灾等；

漏电的原因：

1、用电不规范，省略地线的布设，或使用劣质电料，或施工不良等原因导致地线接触不良；

2、电器本身质量问题，超期限使用，电线设施无功率控制，超负荷使用，老化或提前老化导致漏电；

3、供电电压不符合电器的额定电压，常常会因电压过高击穿绝缘层导致漏电；

4、高电压烧坏漏电保护器本身，一般漏电保护器被烧坏、失灵、失效、不起保护作用时，不会断电，无任何征兆，会继续供电，一旦漏电，是致命性的漏电；

5、温度、湿度等自然环境因素导致不同程度、随环境因素变化而变化的漏电；

导致漏电的原因是多种多样的、复杂的、不确定的，所以国家规定，必须使用漏电保护器；

漏电保护器，也是多种多样的、复杂的、不确定的；那么，什么样的漏电保护器好呢？

实际测试显示：

1、从电力变压器机房引出的地线（即：PE，保护地线），链接到用户用电器的接地点，叫地线，有这条地线，漏电保护器正常，是能保护的；

这条地线较远，是否可靠有效不好确认，现在有些用户都两线入户，干脆取消了这条地线，这种情况，一般的漏电保护器是不能保护的，非常危险；

漏电保护器是否正常，也很难确认，所以又规定漏电保护器必须定期每月按一次试验开关，来验证能否跳闸；

实际应用中，按试验开关能跳闸，结果人触电都电死了，为什么漏电保护器就是不跳闸呢？

因为漏电保护器电路部分不正常，分电路和机械两部分，按试验开关，只是验证机械开关是否被卡死；

2、把电器接地点就近接入（地面、墙壁、水管等），也叫地线，漏电保护器也是能保护的，但不是所有叫漏电保护器的都能保护；

推荐：

EM-001AK漏电保护

测试显示，不管是哪种接地线，都能保护；

无需每月按所谓的试验开关；自带电压保护和电流保护，具多重保护，避免高电压烧坏漏电保护器和击穿绝缘层而漏电，防止电线设施的电流超载导致老化漏电、火灾等；

可设定摆脱电流来保证安全，一旦地线有问题，人体触电在摆脱电流时就立马跳闸保护，很安全，不危及生命；

时刻自动自身自检，一旦检测自身不正常时会立马自动强制断电保护，停止供电；



一般的漏电保护器

一旦地线有问题，不会跳闸断电，按试验开关能跳闸，不表示人体触电能跳闸；

自身不正常时，不会自动强制断电，会继续供电；

因此，漏电电死人的事故频频发生，也是为什么装了漏电保护器还会电死人的原因；



误区：

漏电保护器的保护，不是靠人体触电保护的，一旦漏电，漏电保护器立马跳闸断电保护，如果没有立马跳闸断电保护，等人体触电保护，要么保护，要么电死，两种结果，但人的生命只有一次；

确保人身安全，必须保证两点，一是要保证漏电保护器可靠有效，自身不正常、不起保护作用时，一定要自动强制断电保护，不能再继续供电；二是要保证接地，缺一不可；

要特别注意，漏电保护器自身不正常时，不能自动强制跳闸断电，而继续供电，被电死是迟早的事；

总之，一般的漏电保护器不正常、不起保护作用时，毫无征兆体现，会继续供电，不会自动强制断电保护；

EM-001AK漏电保护不正常、不起保护作用时，自动强制断电保护，不继续供电，显示故障，一般故障可自行修复；

一般的漏电保护器，一定要接入保护地线（PE线）,否则，极为不可靠；

EM-001AK漏电保护，只要就近接入地线，有没有接入保护地线（PE线）都可以。





如何安全用电之电流

火灾的后果：

不用说，都知道，轻则损失，重则烧毁家园、殃及生命；

电气火灾原因：

电流过载，电线、开关、插头插座产生高温至燃点，直接起火，或产生一定高温时绝缘层破坏，导致短路引发火灾，通常叫电气火灾；

电压超出电器的额定电压时，电流增大，电器产生高温、破坏绝缘层、短路引发起火，通常叫电器火灾；

漏电保护器失灵，不起作用，漏电也会导致火灾；

还有，电线、开关、插头插座、电器，打火、接触不良等，也会导致火灾；

电气火灾产生的过程：

1、过载——高温——起火；
2、过载——高温——绝缘层破坏——短路——起火；

比方说，电线是2.5平方，安全载流25A，空气开关25A，那么，用电器不能超过5500W（根据P=U*I，即： 220V*25A=5500W）；如果电器全部同时使用会远远超过5500W，一般是不会全部同时使用，但实际使用电器时，不知道有没有超过5500W，也不知道电流有没有超过，如果超出电线设施的安全载流，轻则使电线设施受损、老化，埋下安全隐患，重则产生高温起火或高温破坏绝缘层短路引发火灾；

实际测试显示：

用空气开关做电流保护， 10A的空气开关在15A时都没有跳闸，直至电线高温破坏绝缘层短路，非常危险；

误区：

电流保护是要可靠有效控制电线、开关、插头插座不产生高温，也就是不超出安全承载电流；

不是要电线、开关、插头插座产生高温或破坏绝缘层短路引发火灾才跳闸，不是要事故发生后才跳闸保护；

推荐：

EM-001AK电流保护

可根据电线设施的安全承载能力设定安全跳闸保护，也就是超出安全承载电流就马上跳闸保护，有效控制高温起火，有效保护电线设施不受损，就不会埋下安全隐患，有效避免电气火灾发生；

自带电压保护和漏电保护，防止电压过高，电流增大，烧坏电器，电器火灾和漏电引发火灾，具多重保护。



深圳市益民电子技术有限公司
www.szemin.com
www.益民电子.com
