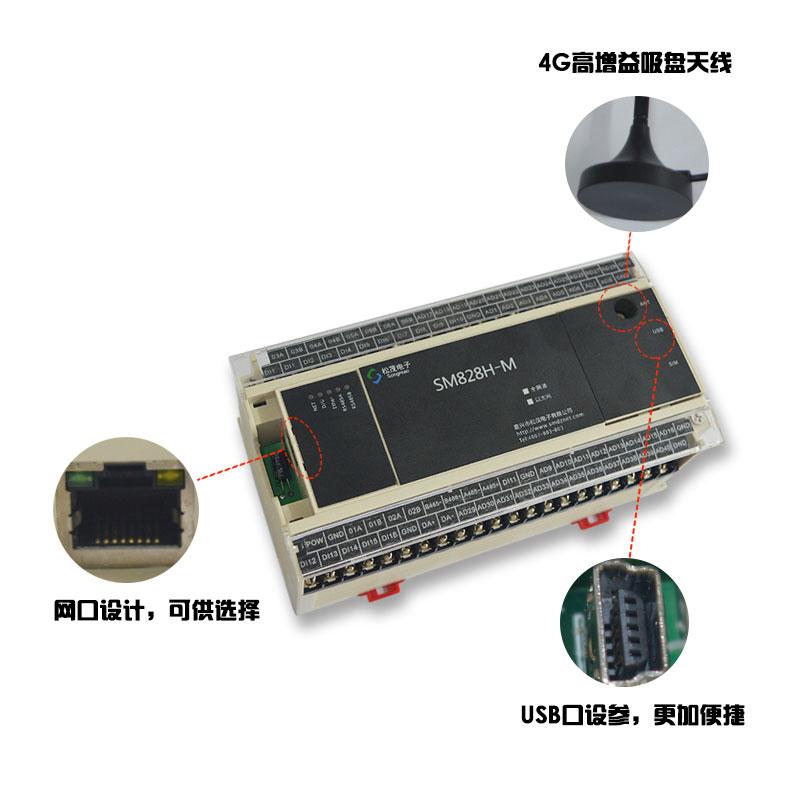

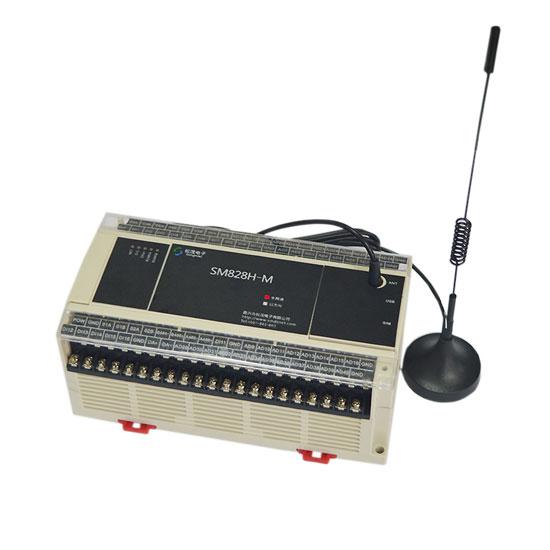

SM828H-M系列数据采集器是基于GPRS传输的一体化采集器RTU系统。它以高档ARM处理器为核心，由高精度运算放大器、接口芯片、看门狗电路、液晶显示屏、键盘及输入输出回路等组成，并且嵌入通信模块。所构成的远程数据采集RTU终端，具有性能稳定、性价比高等特点。
     由于SM828H-M系列数据采集器是专为工业产品集成设计的，在温度范围、震动、电磁兼容性和接口多样性等方面均采用特殊设计，保证了恶劣环境下的稳定工作，为您的设备提供了高质量保证。

一、选型表：

一、产品性能
● 具有16路或40路模拟量采集，高精度A/D同时采样功能。
● 具有11路或16路脉冲量计数功能和开关量采样功能。
● 具有两通道或六通道DO继电器形式输出接口，可以定义成报警自动控制或者指令控制。
● 具有两路RS485仪表通讯接口，支持标准的MODBUS_RTU协议及内置20多种流量计通讯协议。
● 具有1路4～20mA模拟量输出（具体查看2.2产品选型表）。
● 可组态采集数据的参数类型、量程、零点、上下限报警值、上上下下限阀值及脉冲底度等。
● 可组态站号、时间、通讯参数等。
● 安装全网通模块时，支持动态域名及固定IP。
● 安装全网通模块时，支持数据传输的UDP或者TCP方式。
● 可组态模拟量及开关量报警使能。
● 本地可以查询参数及实时数据，还能设置所有运行参数。
● 具有断电记忆功能，断电后不需要重新设置参数。
● 配用大容量EEPROM，每五分钟保存一次数据，能够保存两个月的历史数据。

二、主要参数
● 外壳尺寸：长175 mm × 宽90 mm × 高75 mm。
● 工作环境温度：-20℃～+80℃。
● 储存温度：-25℃～+80℃。
● 电源输入电压：DC 9～24V。
● 模拟量输入阻抗：250Ω，可以采集4～20mA，0～5V直流信号。
● 脉冲及开关量：部分输入采用光电耦合隔离，高低电平在20ms以上的宽度。
● 继电器输出接点容量：5A/DC 30V，或者5A/AC 250V。
● 防护等级：IP65。

三、接线端子介绍
● POW、GDN：直流电源供电，电源线正负极（+、-）分别接在对应的（POW、GND）端子上。
● DI1+、DI1-～DI6+：开关量通道光电耦输入，用于采集有源开关量。
● DI7～DI16：开关量通道输入，用于采集无源开关量。
● AD1～AD40、GDN：模拟通道输入，用于采集模拟信号。其输入阻抗为250Ω，可以输入直流电流信号（DC 4～20mA）或者直流电压信号（DC 0～5V）。
● 01A、01B～06A、06B：继电器输出，如果设置采集器报警时继电器输出，当采集器报警时，可以通过继电器信号输出来控制随机设备。
● R485A、R485B：RS485通讯，用于采集RS485仪表设备，实现采集器与设备之间的数据传输。
● DA+、DA-：模拟量输出，输出 4～20mA直流电流信号。

四、接线图

五、RTU协议数据地址及MODBUS指令
