绝缘接头

绝缘接头用途：埋地钢质油、气、水输送管道常因腐蚀而受损，不仅降低寿命，严重时还会引起事故。防止埋地管道腐蚀的有效措施是采取阴极保护技术。在阴极保护工程中，要求被保护管道和与之相连的某些装置、设备、支路间切断电连接，避免阴级保护电流散失到不需要保护的相连部件上。以保证阴极保护技术的成功。

产品介绍

使用手册

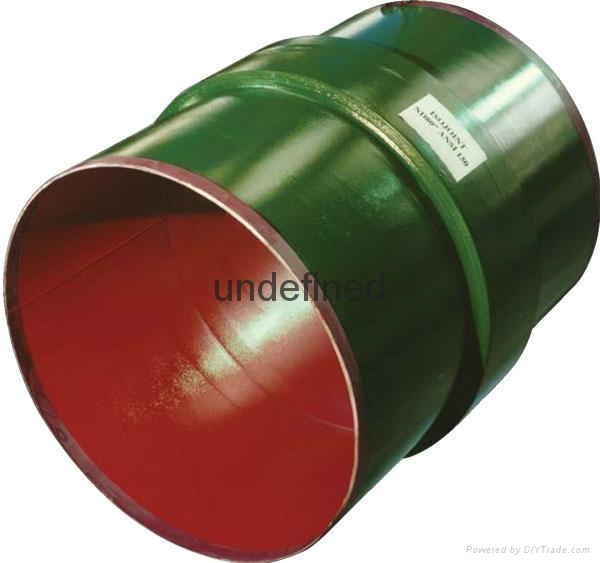

    绝缘接头是同时具有埋地钢质管道要求的密封性能、强度性能和电防腐蚀所要求的绝缘性能的管道接头的统称。它包含组合件、绝缘板、填料、密封环、短管等。
    绝缘接头是根据绝缘法兰在使用中存在的问题进行改进的换代产品，是钢质管道阴极保护系统中必不可少的重要压力元件，广泛应用于钢制管道的阴极保护系统。我公司的绝缘接头参照国外最新产品结构，采用了独特设计，克服了绝缘法兰刚度小、易泄漏、不能埋地、寿命短等弊病，实现了埋地免维护的功能，使绝缘接头的使用寿命与配套的管线相同。
    绝缘接头采用整体挤压焊接形式，不得采用螺栓、法兰连接型。绝缘接头采用将绝缘和密封材料夹入并固定于套筒（组合件）内得形式。绝缘接头组装完后，给内部元件应固定在相应位置。在土壤压力、规定得管道操作压力和厂内或现场得水压测试下，整个绝缘接头保持完好。绝缘接头密封元件在接头内部紧靠绝缘板，具有永久的弹性，且密封元件的两面直接与裸露金属表面接触不会移动，确保了接头的紧密性。
    此产品主要应用于石油、天然气、碳氢化合物、水、蒸汽和腐蚀性液体等介质的输送管道防腐的阴极保护。 可以根据用户要求采用不同的管子材料，如：高强度碳钢、奥氏体不锈钢、双重接头；还可使用不同管材混合连接，如：碳钢和不锈钢、钢和铜、钢和钛等。整体管道绝缘接头的终端均已在工厂处理完毕，有多种连接方式可供用户选择：如法兰连接、螺纹连接、带阀门的螺纹连接和焊接连接等。


产品特点
   （1）绝缘性能好：绝缘电阻为10MΩ，提高被保护管道运行寿命。
   （2）寿命长：与管线同寿命、等强度；
   （3）强度高：采用二次密封结构，加之在两法兰间的环形空间注入高分子复合材料，达到了与管线等寿命，比绝缘法兰寿命提高了许多倍；

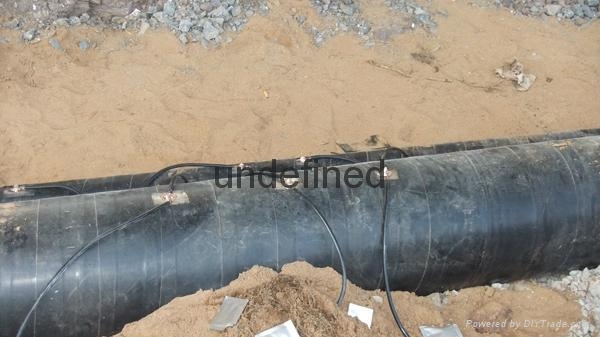

   （4）埋地安装：地下安装时不必设观察井，可直接埋于地下；
   （5）自动消雷保护：可按用户要求设置自动保护结构，在感应电荷达到一定数值时开始放电，雷击后又自动恢复绝缘性。动恢复源绝缘性；
   （6）使用温度：-30℃——+90℃。
   （7）适用介质：油、气、水、化工原料、煤浆等。

技术特性
   （1）尺寸规格：DN15～DN1200；
   （2）压力等级：PN1.0～PN40Mpa；
   （3）使用寿命：与管线相同；
   （4）适用介质：油、气、水、化工原料、矿浆适用。

质量要求
   （1）绝缘阻值：直流1000V 阻值≥6MΩ；
   （2）绝缘强度：2500V 50Hz 1分钟无击穿或起电弧；
   （3）水压试验压力：设计压力的1.5倍；
   （4）气密试验压力：等同设计压力；
   （5）无损检测：按照JB4730-94所有对接接头100% 射线探伤，其它承压焊缝100% 磁粉探伤；
   （6）坡口：采用API5L标准。

材料特点
   （1）组合件按照JB4726-2000 16MnⅡ（压力等级＜6.4MPa）；16MnⅢ（压力等级≥6.4MPa）；
   （2）短管：与管线材料相同；
   （3）绝缘材料：高强度环氧玻璃层压布板；
   （4）填充材料：高强度环氧树脂；
   （5）密封材料：橡胶氟26；
   （6）防腐绝缘材料：双组份无溶剂环氧涂料、防腐热收缩套。

安装要求
   （1）绝缘接头安装处50米内，避免有待焊死口；
   （2）绝缘接头与管线连接后，不许在接头5米内起吊管线；
   （3）绝缘接头与管线一起试压。

PN25压力等级绝缘接头

PN40压力等级绝缘接头

PN64压力等级绝缘接头
