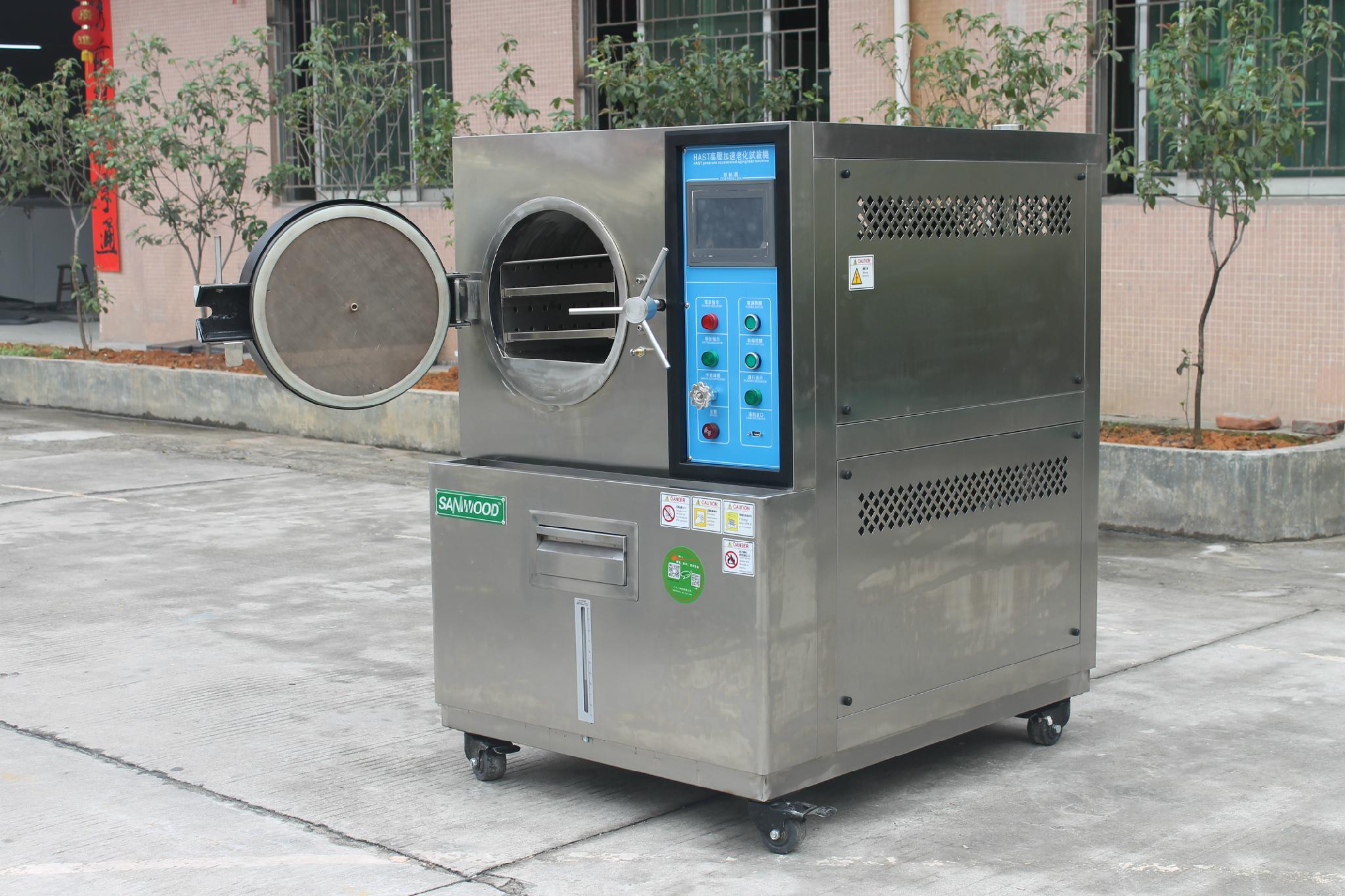

产品名称：PCT(HAST)​加速老化试验箱

所属类别：PCT(HAST)​高压加速老化试验机

产品简介：广泛应用于EVA胶,TPT膜,光伏玻璃,PCB线路板,多层线路板,IC半导体,LCD光器件,电子组件,塑封器件/材料,磁铁/磁性材料等密封性能的检测,测试其制品的耐压性,气密性,失重试验,饱和稳态湿热试验,加速老化筛选试验,光伏组件可靠性和寿命高加速试验。

 一.产品用途及特点：

 PCT（HAST）试验一般称为压力锅蒸煮试验或是饱和蒸汽试验，最主要是将待测品置于严苛之温

度、湿度[水蒸气]及压力环境下测试，测试代测品耐高湿能力，针对印刷线路板(PCB&FPC)，用来进

行材料吸湿率试验、高压蒸煮试验..等试验目的，如果待测品是半导体的话，则用来测试半导体封

装之抗湿气能力，待测品被放置严苛的温湿度以及压力环境下测试，如果半导体封装的不好，湿气

会沿者胶体或胶体与导线架之接口渗入封装体之中，常见的故装原因：爆米花效应、动金属化区域

腐蚀造成之断路、封装体引脚间因污染造成之短路等相关问题。

PCT加速老化试验机产品特点：
1.具有自动加水功能并且在试验过程中水位过低时自动补水。
2.试验过程自动运转至完成结束，使用方便。
3.温度控制，LED数字型温度控制器可精确试验温度之设定，控制及显示。
4.计数器，LED数字型计时器，当锅内温度达到后计时器确保试验完全，
5.精准的压力，温度表随时显示锅内压力与温度，
6.一体矽胶门垫圈，气密性好，且使用寿命长
7.箱内经过抛光处理经久耐用、美观、不沾污。
8.运转时流水自动排出未饱和蒸汽已达到最佳蒸汽品质
9.具有自动泄压和手动泄压功能，设定试验需要的压力，当箱内压力超过所设定的压

力值时自动向外排压，试验做完后，我们可以打开手动开关。
PCT加速老化试验机箱体结构及安全装置：
1、圆形横置式内槽结构设计方便使用者取置待测物品，可预防试验中有滴水结露现象，可避免蒸汽过热直接冲击操作人员。
2、安全程序自动停机，自动泄压，自动破真空，自动给水，每次加水可持续运行400小时。
3、采用温度与压力安全检知及门禁自动锁定控制系统，圆型测试槽与安全门环扣结构设计，当内箱压力越大时，反压会迫

使安全门与箱体更加紧密之结合，故内箱压力必须小于正常压力时，测试门才能被打开，因此而保证了操作人员的安全。
4、真空系统保证实验中箱内空气的纯净度(实验前系统可将箱内空气抽出，并将其过滤为新空气)
5、具备异常故障讯号警示功能
6、电源：AC220V 50HZ
二.产品性能及技术参数：
 1、型号规格：

 2、性能参数：

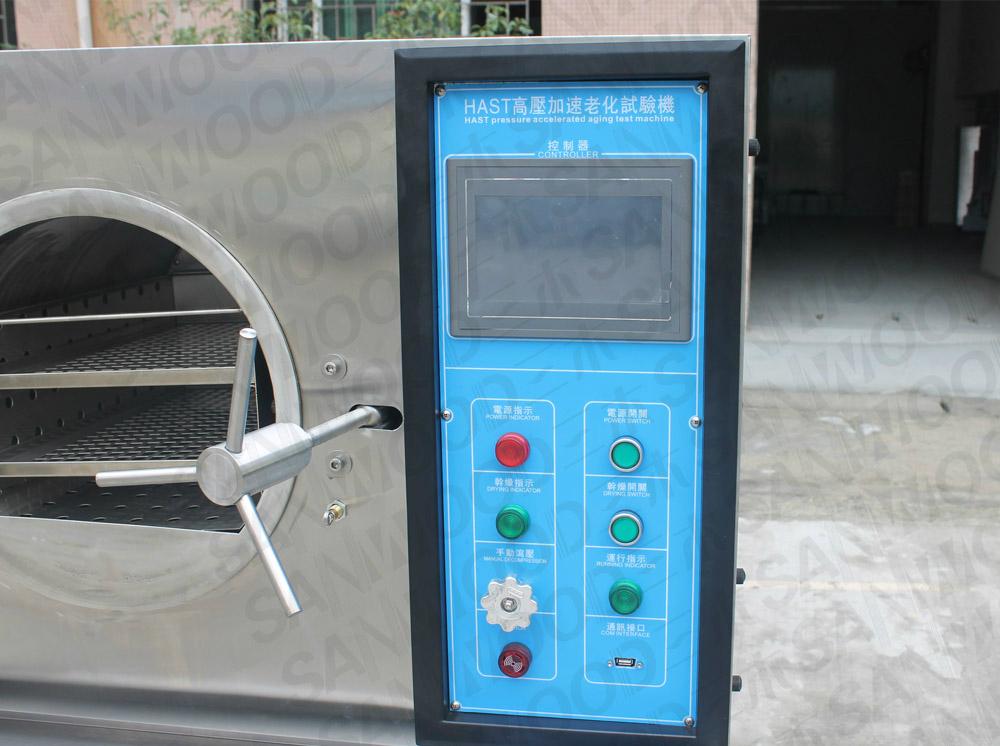

㈠、控制系统：
1. 5.7寸真彩触摸薄屏
2. 两种控制方式：程序/定值
3. 传感器类型：两路PT100输入（可选电子传感器输入）
4. 温度测量范围：-90.00℃－－200.00℃，（可选-90.00℃－－300.00℃）误差±0.2℃；
5. 压力测量范围：0－－100kPa；
6. 通讯界面：（RS232/RS485，通讯最长距离1.2km[光纤可达30km]）；
7 界面语言类型：中文/英文
8. 具备汉字输入功能
9. 程序编辑：可编120组程序，每组程序最大可编100段；
10. 产品显示清晰直观立体感强，可程序设计控制系统操作灵活方便，性能稳定，工作更

高效；
11. 控制物件: 微电脑+P.I.D.+S.S.R自动演算控制饱和蒸气温度.
12. 温度控制精度 : (+/-)0.5℃.
13. 解析精度: 0.1℃.
14. 压力控制精度: (+/-)0.15KG.
㈡、循 环 方式：水蒸气自然对流循环方式
㈢、温度感应器：（RTD）PT-100Ω(铂金电阻)
㈣、加温电热器：绝缘耐压型温度电热器
㈤、机 械 结 构:
1. 圆型内箱,不锈钢圆型试验内箱结构,符合工业安全容器标准,可予防试验中结露滴水现象.
2. 精密设计,气密性良好,耗水量少,每次手动加水可连续运转1H;自动加水可连续运转9999H;
3. 自动门禁,圆型门自动温度与压力安全检知、门禁自动锁定控制系统 , 采用专利安全门

把设计,内箱有大于正常压力时测试门会被反压保护而打不开.保护操作人员安全。
4. 临界点LIMIT方式自动安全保护,异常原因与故障指示灯显示.
5. 机台具有定时干燥功能 , 使试验产品处于干燥状态.
6. 独家采用手动+自动补水功能；试验不终断 ; 试验结束时设备会自动泻除压力.
三、产品包装清单：

说明书、送货单、调试报告、验收清单、品质保修卡、维修记录卡。

四、符合标准：

1、制造标准：GB/T10586-2006，GB/T10592-1989
2、检定标准：GB/T5170.2-1996，GB/T5170.5-1996
3、满足试验标准：
GB2423.2-2008（IEC68-2-2）试验B：高温试验方法
GJB150.3A-2009（MIL-STD-810D）高温试验方法
GJB150.9A-2009（MIL-STD-810D）湿热试验方法

五、产品售后服务承诺：

1. 考虑客户的不同情况，本着“贴心服务”的原则，工程师根据场地空间、环境、安全性、便利性等情况，为客户提供更直观、专业的产品建议和布置方案，并督促提供仪器设备所需配套条件；
2．建立产品技术档案管理体系：
3．售后服务保障制度体系：
3.1设备安装与调试：我公司派专业操作人员负责对设备整体的安装调试工作。
3.2技术培训：仪器设备运抵贵司后，我公司免费为使用者培训操作员2-3名，确保仪器设备以后的正常运转。　
3.3定期回访：安装调试完毕后，保修内每个季度，售后服务人员回访一次。
3.4及时处理：2小时内电话指导。长三角、珠三角24小时内赶到现场，其它地区48小时内赶到现场。
3.5一年保修，终身维护。
