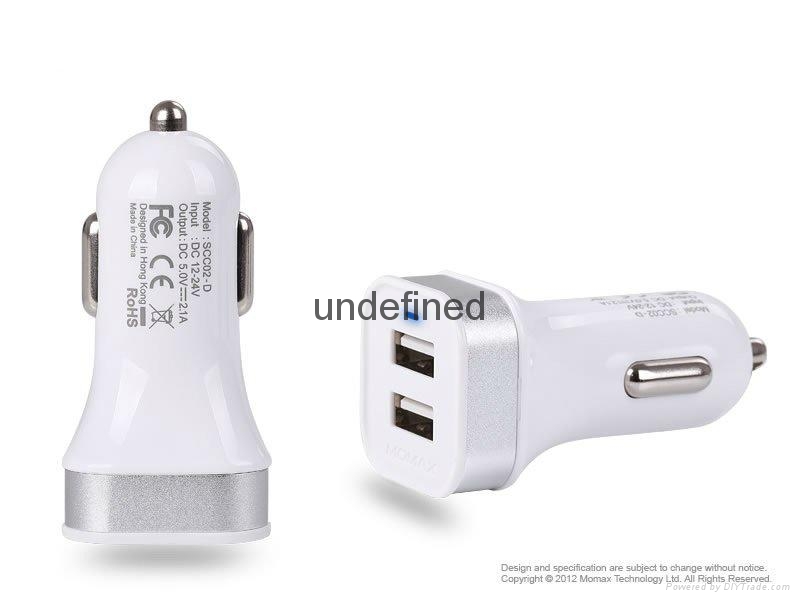

全国地区直销CX8520车充芯片5V/3.4A过认证车充方案
产品型号：CX8520
封装：ESOP-8
功率：18W
输入电压：8-40V
输出电压：可调
输出电流： 3.4A
CX8520 3.4A 40V 降压DC/DC转换电路
概述
CX8520是一款降压型PWM转换器，典型输出驱动电流为3.4A无需外加晶体管。设计允许它可以在8V-40V的宽输入电压下工作。通过将COMP/EN脚逻辑电平拉低来控制外部关断功能，使其进入待机模式。外部补偿使反馈控制具有良好的线电压调整率和负载调整率，具有灵活的外围设计。
CX8520的设计特点之一是具有可编程CV/CC模式控制功能。CV（恒压）模式提供了一个稳定的输出电压，CC（电流）模式提供了一个限流功能。在电压检测放大器输入期间，CC电流值通过外部电阻设定。
CX8520适用于需要用到的限流功能的DC/DC开关电源上。该器件采用 ESOP-8封装，且工作时只需要很少的外围器件。
特点
电压输入范围：8V~40V
输出电压Vout（Verf=1.2V）精度为±1%
CC/CV模式控制（恒流和恒压）
限流精度为±5%
输出短路保护
过温保护
内置软启动，启动时间12ms
固定频率120KHz
UVLO保护
占空比范围（0~90%）
单独的引脚进行外部补偿和关断控制
内置可调整线补
内置集成N-MOSFET
ESOP-8L封装
应用
车充
便携式充电设备
高亮度照明设备
具有限流功能的DC/DC变换器
主要型号有：
DC~DC:CX8812/CX8813/CX8815/CX8520/CX8515/CX8571/CX8508/CX8508/CX8511/CX8518/CX8519
AC~DC:CX7010/CX7131/CX7132/CX7161/CX7181/CX7186/CP7513/CP7163/CP7183
智能识别:CX1901/CX1901A/CX2901/CX2901A

深圳市合诚微科技有限公司，9年来专注电源类产品芯片开发与销售。公司销售部坐落在电子集散地华强北电子市场福田大厦中部10层16层。主营产品有DC/DC、AC/DC、升压、降压、充电、单片机开发。软硬件工程师20余人，业务团队近50人。主要产品有DC/DC 1-8A系列，AC/DC 5-40W系列，5-40V升压等以及免费开发方案。
合诚微科技竭诚期待与您合作。
原厂直销 品质保证 诚信服务；可提供17%增值税票！
我司免费提供样品测试、PDF资料、技术支持（画板、调试样机、生产指导）
欢迎来电咨询：李生 18218541910   QQ：3388504510
        电话：0755-82546427
        传真：0755-82546427
