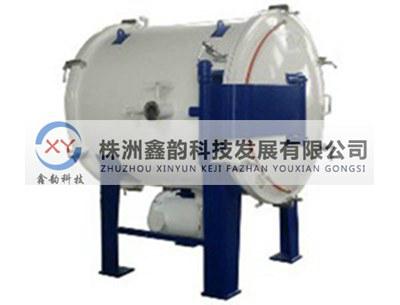

用途: 用于高导热材料(PI膜)真空碳化处理。
产品结构特点:
高导热膜真空碳化处理是生产高性能导热膜的关键设备,前开门或前后双开门,经该设备碳化的PI膜,具有优良的阻值结构和密度。可以实现连续真空碳化烧结工艺;配有脱焦系统,强化脱焦效果,炉内气氛更稳定,产品质量易与控制;延长了碳毡及发热材料的使用寿命。
采用阻性加热,石墨管发热体寿命长,加热效果好,维护方便。均匀的加热、可靠的隔热及测温系统,先进炉膛设计理念,合理的加热结构,优质的材料,保证真空状态下炉温的均匀性。采用国内和国际品牌测温元件,保证测温的精确度。先进的控温系统,进口数显化智能温控表,可与PLC现实数据通讯,全自动高精度完成测温控温过程,系统可按给定升温曲线升温,并可贮存四条40段不同的工艺加热曲线。单室,卧式结构,设备布置紧凑合理,占地面积小。
先进的自动化控制,全面的PLC水、电、气自动控制和保护系统,PLC实现安全连锁,具有超温、传感器断偶、水压、炉体超压、水流量、水温过高等声光报警。环保、节能、无净化精华真空排放气体,有效保护真空泵运转正常以及优良的脱焦效果。
炉体高温段冷却采用自然冷却,低温段冷却可通过充正压惰性气体,加快冷却速度。独家设计炉体防爆阀,安全可靠。
技术参数及配置
型号 |
JR-TL-40/160 |
JR-TL-50/120 |
JR-TL-60/120 |
额定炉温 |
1600℃ |
极限炉温 |
1650℃ |
控温精度 |
≤±1℃ |
额定功率 |
100 |
120 |
150 |
额定电源电压 |
380 |
额定加热电压 |
根据设计确定,配置炉前变压器 |
真空及限度 |
40pa(真空冷态) |
工作区尺寸 |
400*400*1600 |
500*500*1200 |
600*600*1200 |
控制方式 |
手动/自动 |
真空系统 |
旋片式真空泵或者滑阀与罗茨真空泵 |
工作环境 |
真空、N2、Ar2等气体 |
