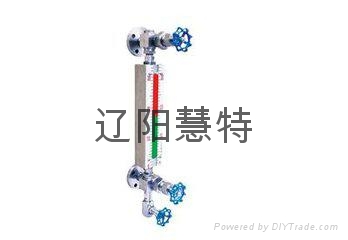

辽阳慧特专业生产石英双色玻璃管液位计UGSS

辽阳慧特专业生产石英双色玻璃管液位计UGSS
型号:UGSS,UGDS
品牌:辽阳慧特
原产地:中国
类别:电子、电力 / 仪器、仪表 / 电工仪器仪表
标签︰ -
单价: -
最少订量:-
发送查询

产品描述

石英玻璃管液位计(以下简称液位计)适用于直接指示开口或密封压力容器内的液位。液位计与被测液体接触的零件均选用不锈耐酸钢(1Crl8Ni9Ti)和聚四氟乙烯塑料制造。因此具有较好的耐腐蚀性能。可广泛的应用到化工、化肥等工业部门中。

二、结构原理

    在液位计上、下阀门处皆装有法兰。法兰接头与被测容器焊接或法兰连接,构成连通器。透过玻璃管直接指示容器内的液位。因玻璃管刻线对面刻有一条光亮红带(带宽10mm)当玻璃管内有液位时,通过介质折射作用,液位呈现红色使气液两相的分界面看起来就更加直观清楚。

    在上下阀门内各装有一个钢球。当玻璃管因意外事故突然破碎时,钢球在容器内压力的作用下,能保证自动封闭,防止容器内的液体喷射和继续外流。

    为了保证钢球在玻璃管破碎后能起自动防爆作用,容器内的压力不得小于0.2MPa

    在液位计的下端装有一个取样阀,可供取样(液体),或在检修时放出玻璃管中剩余液体及清洗内部之用。

三、主要技术数据、规格

    1、工作压力:不大于1.6MPa

    2、防爆压力:不小于0.2MPa

    3、工作温度:≤200℃。

    4、液位计的规格是按安装中心距L划分(液位计上、下阀门中心线之间的距离)。玻液管上的刻度范围HL的相应关系如下表:

单位:毫米

L

500

600

800

1000

1200

1400

H

300

400

600

800

1000

1200
