康利邦保护膜胶水，KL-2610胶水性能可直接替换KCC进口品牌粘PET膜的硅胶胶水。

保护膜胶水-康利邦®KL-2610B

本品为加热快速固化的加成型液体矽橡胶胶水，配合KL-298/P4000一起用。

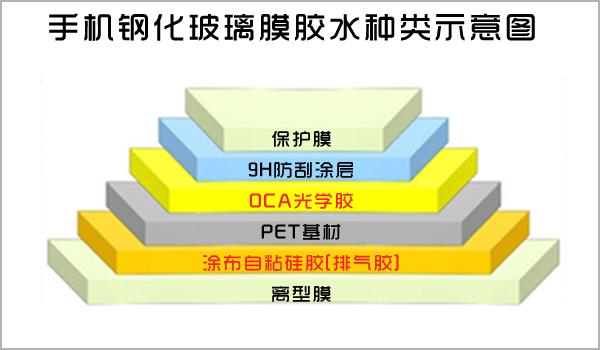

保护膜胶水应用

※电脑显示器保护屏
※手机保护贴
※PET矽胶保护膜系列产品

典型物理特性
KL-2610B:    透明胶体
粘度（混合液）：    30000mpa.s
透光率：    94%
折射率:    1.48
固含量：    60%
固化条件：    TC10：19S*150℃
TC90：42S*150℃
比重    0.95g/cm3
※标准说明：粘度均是在25℃环境下测得

PET保护膜胶水使用方法：

适合逗号刮刀涂布法
①按比例2610B：298：p4000：溶剂=100：5:0.8：100称取物料，变频混搅拌20分钟达到均匀；
② 采用涂布法或压延法将矽胶胶水均匀涂在PET膜上；
③ 固化：1）试验室涂布工艺10μm 时：130℃ 1分钟烘烤即可。
2）生产涂布参考工艺：烘箱温度设定为依此从90℃到160℃再到140℃，烘烤时间和温度是根据涂布量来调整,   当涂布的干胶厚度在10μm 时，胶水的烘烤时间控制在50～60秒之间，当涂布的干胶厚度在20μm时，胶水的烘烤时间应控制在100～120秒为宜，请根据具体设备和工艺来改变。
剥离力参考比例：（需根据实际情况调整剥离力）
