型号: | 500*400*60 |
---|---|
品牌: | 惠丰防雷 |
原产地: | 中国 |
类别: | 安全、防护 / 其它安全和防护 |
标签︰ | 方形接地模块 , 扁形接地模块 , 水平形接地模块 |
单价: |
¥10
/ 块
|
最少订量: | 1 块 |
你所委托,我必承诺!惠丰防雷,是您值得托付的的厂家,我厂百分百严格按照您的要求来生产您所需的产品,保证您所收到的货物完美无瑕,实体企业7*24小时为您保驾护航!全国送货电话:15720485781.
【惠丰防雷接地模块简介】
接地模块用非金属导电材料研制而成,导电率低,性能稳定。惠丰接地模块埋入土壤中不容易降解,不含腐蚀性离子,接地模块使用寿命非常长,安全环保。惠丰接地模块工艺独特、抗压强度高。接地模块相对于铜包钢接地棒直径大,相同故障电流下,接地模块能很快的导入大地分解电流。另外在接地体上多通道分散布置,在多雷地区,接地模块有分解降低大电流冲击的作用。较传统接地体大,和土壤的接地面积会有效增大,惠丰防雷还有专用的降阻剂搭配接地模块使用,能够改善接地模块与土壤的接触降低电阻。
接地模块优点:
1.本厂接地模块采用200吨强压力机器制造,克服了运输过程中的容易裂开的重要问题。
2.采用HF-SM接地模块埋地冲击大电流实验。获得的实验数据表明V接地模块是负阻特性,冲击大电流和工频短路大电流作用下地网电位不会快速抬升。
3.由于HF-SM接地模块结构及其无机导电矿物成分,不会造成接地模块中的金属极芯严重腐蚀。它比金属接地体使用寿命长,其使用寿命达到35年以上,在雷电冲击电流作用下不会产生融蚀破坏。
4.HF-SM接地模块的优秀配方和工艺使其结构好强度高,在埋地重压下不破碎。
5.HF-SM接地模块的独特配方使其在干燥高温气候下长期不开裂,埋地吸水力大,能长期保持接地稳定,使用寿命长。是目前市场上最好的接地产品。
6.室温下电阻率低,同传统室温下电阻率接地装置相比较,HF-SM接地模块室温下电阻率接地≤ 0.5Ω·m,而传统的为室温下电阻率接地≤3Ω·m
【接地模块主要技术参数:】
外型 |
型号 |
外型尺寸(mm) |
电极规格及长度(mm) |
重量(kg) |
方型 |
HF500F |
500×400×60 |
镀锌扁钢,-40×4×740 |
20 |

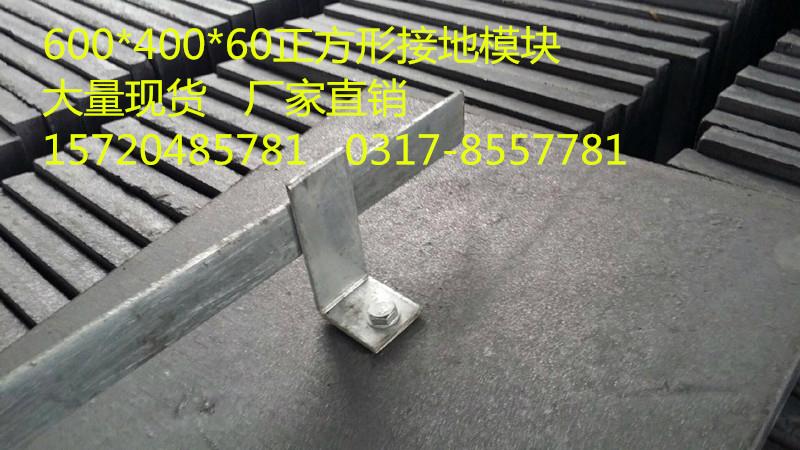

HF 600F |
600×400×60 |
镀锌扁钢,-40×4×840 |
24 |
|
圆柱型
|
HF 1508F |
Φ150×800 |
铜包(或镀锌)圆钢,Φ12×1100 |
30 |
HF 1510F |
Φ150×1000 |
镀锌钢管,Φ18×1300 |
35 |
|
HF 1508M |
Φ150×800 |
铜包(或镀锌)圆钢,Φ12×1100 |
25 |
|
梅花型
|
HF 1510M |
Φ150×1000 |
镀锌钢管,Φ18×1300 |
30 |
HF 2008M |
Φ200×800 |
镀锌钢管,Φ26×1100 |
35 |
|
HF 2010M |
Φ200×1000 |
镀锌钢管,Φ26×1300 |
40 |
|
HF 2613M |
Φ200×1300 |
镀锌钢管,Φ26×1600 |
52 |
【接地模块使用方法】
(1)接地模块的埋设深度应不小于0.8米,高寒地区应埋置在冻土层以下。埋置时应注入充足的水分,让接地模块充分吸湿,以保证模块尽快达到降阻效果。
(2)在有效长度范围内,尽可能选择在土壤电阻率小的地方埋设接地体,高土壤电阻率地区宜适当深埋。
(3)接地体的埋设地点应尽量远离人们经常活动的地方,否则应采取措施防止跨步电压危害。应远离热源和尽量避开有强腐蚀性物质的地方。
(4)根据工程实际需要,圆柱形和梅花形模块一般用于垂直埋设,也可作其它适合地形的形式埋设。

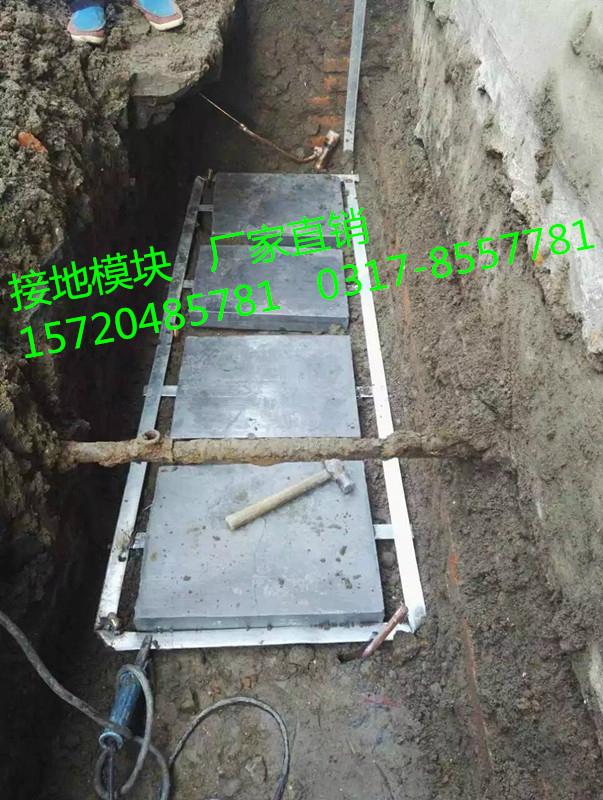

(5)平板形接地模块一般用于水平埋设,在水平接地沟底部开挖600mm*400mm的方形坑,坑底与水平接地沟底部在同一平面内。在坑底铺上3厘米左右的细土或离子缓释剂,将接地模块平放于坑底,两端金属芯与水平扁钢焊接。条件许可的情况下宜适当深埋。遇到土壤较差的情况时为有效的降低接触电阻,增大接地体的散流面积,可以配合离子缓释剂使用,每个接地模块配套25kg离子缓释剂。
(6) 接地模块的埋设间距应大于4米,混合布置时水平接地体与垂直接地体间距应大于4米。
(7) 模块间连接材料须采用耐腐蚀的金属材料,以焊接方式确保接地系统埋地部分连接牢固可靠。应采用搭接焊,搭接长度不能小于扁钢宽度的2倍,且应多边焊接。若垂直模块钢芯为圆管或圆钢时,应将连接扁钢立起来,以便与钢芯有效接合,并在钢芯两侧加焊钢筋头加固。建议焊缝长度不小于80mm,不得虚焊、漏焊。
(8) 须仔细清除焊渣,并在焊接部分涂覆沥青或其它防腐材料,做好防腐处理。
(9) 以原土或地表土回填,至少应保证接地体周围有30-50cm的细土,有条件的话充分灌水使之充分结实。
【惠丰寄语】一只小鸡破壳而出的时候,刚好有一只乌龟经过,从此以后小鸡就背着蛋壳过了一生!如果只是一味的模仿他人只会给自己增加负担,所以一个企业要想获得长远良好发展,就必须自主创新,敢于创新,走自己的路,才会舒坦!
公司电话:0317-855-7781
公司手机:157-2048-5781
业务QQ: 2993886703
公司地址:河北省沧州市泊头市工业开发区
(联系人:李沙沙、曲艳玲)
