扬修电动门F-DJW330智能角行程电动执行器

扬修电动门F-DJW330智能角行程电动执行器
型号：F-DJW330
品牌：电修
原产地：中国
类别：电子、电力 / 仪器、仪表 / 其他仪器、仪表
标签︰F-DJW电动执行器 , 电动执行器 , 阀门电装
单价： ¥6000 / 件
最少订量：1 件
发送查询

产品描述

用途

非侵入式F-DJW系列角行程阀门电动装置是电动阀门的驱动装置，用以控制阀门的开启和关闭。是F-DZW系列产品的派生产品。可适用于球阀、蝶阀和风门等，它可以准确地控制指令动作，是对阀门实现远控、集控和自动控制的最佳驱动装置。本系列产品不仅适用于电站，还可以用于石化、冶金、公用事业等。



特点

    1． 非侵入式，就地操作器件采用非接触感应元件。

    2． 人机界面，采用高亮度、高对比度显示器，中英文菜单，方便用户进行设置与调试。

    3． 红外遥控，采用红外遥控器可对特殊安装位置的执行机构进行调试、操作或参数设置与查询。

    4． 精确定位，准确的阀门定位。采用数字传感器对阀门位置进行精确监测。

    5． 控制模式，多种远方控制方式供用户选择，远方控制信号均与内部实现电气隔离。

    6． 信号自由组态，最多可输出4路接点信号供用户选择使用，每一路信号可自由定义。

    7． 相序自动校正，执行机构旋向可自由设定，CPU可自动校正电源相序，接线时无需考虑电源相序。

    8． 缺相保护，CPU具有电源缺相和输出缺相保护功能。

    9． 故障自诊断，内部CPU不断收集执行机构的各种信息，监控执行机构的运行状态，经过自诊断发出各种报警和故障信息，方便用户即使快速地处理故障。

    10． 紧急操作，优先响应“紧急”开关里输入信号，一旦有效，执行机构运行至事先设定紧急位置。

    11． 调试方便，仅需设定与记录开、关方向终端位置，调试工作即可完成。

技术参数

环境温度

－20℃～＋60℃

环境湿度

≤95%（＋25℃时）

防护等级

IP55，IP65(特殊订货)

转矩重复精度

≤10%

位置重复偏差

≤1°

主要电气参数

电  源

三相  380V AC±10%  50Hz

接插件

端子类型

24芯

6芯

接  点

500VAC/DC 16A

600VAC/DC 35A

导线截面

≤2.5mm2

≤6mm2

输入/输出信号

开关量输入

外部/内部电源供电

电压   24VDC±10%   电流   ≤10mA

脉冲宽度：＞100ms

光电隔离

开关量输出

输出方式：无源接点 4路

容量：125VAC/30VDC  5A

位置反馈输出

范围：4～20mA

负载能力：≤750Ω

线性度：≤0.3%



  性能参数表

  型号

公称

转矩

(N.m)

最大

转矩

(N.m)

输出

转速

(r/min)

90°

全行程

时间

手动

速比

电机

功率

(kW)

构造型式

 F-DJWl20

1200

1800

3/7、9/14

35、23

56:1

0.25

DZW10A+JW100B

 F-DJW250

2500

3000

3/7、9/14

35、23

56:1

0.25、0.37

DZW15A+JW125B

 F-DJW330

3300

4000

3/7、9/14

35、23

56:1

0.37、0.55

DZW20A+JW125B

 F-DJW500

5000

6000

3/7

35

56:1

0.55

DZW30A+JW160B

 F-DJW700

7000

8000

3/7、9/14

35、23

56:1

1.1、1.5

DZW45A+JW160B

 F-DJW1000

10000

12000

3/7、9/14

35、23

54:1

1.1、1.5

DZW60A+JW200B

 F-DJW1300

13000

16000

3/7、9/14

35、23

54:1

2.2、3

DZW90+JW200B

 F-DJW2000

20000

24000

3/7、9/14

35、23

58:1

2.2、3

DZW90+JW250B

 F-DJW3000

30000

36000

3/7

35

58:1

3

DZW120+JW250B

 F-DJW4000

40000

48000

3/7

35

1400:1

5.5

DZW250+JW315B

 F-DJW6000

60000

72000

1/3

47

 747:1

7.5

DZW350+JW315B

 F-DJW8000

80000

96000

3/10

50

798:1

10

DZW500+JW380

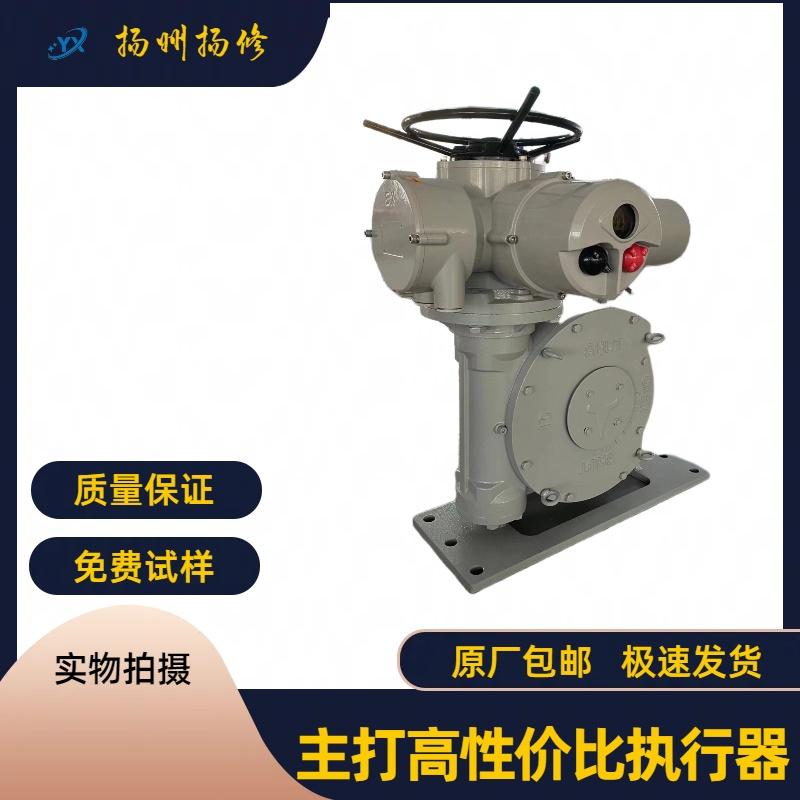

扬修电动门F-DJW330智能角行程电动执行器 1扬修电动门F-DJW330智能角行程电动执行器 2扬修电动门F-DJW330智能角行程电动执行器 3扬修电动门F-DJW330智能角行程电动执行器 4
