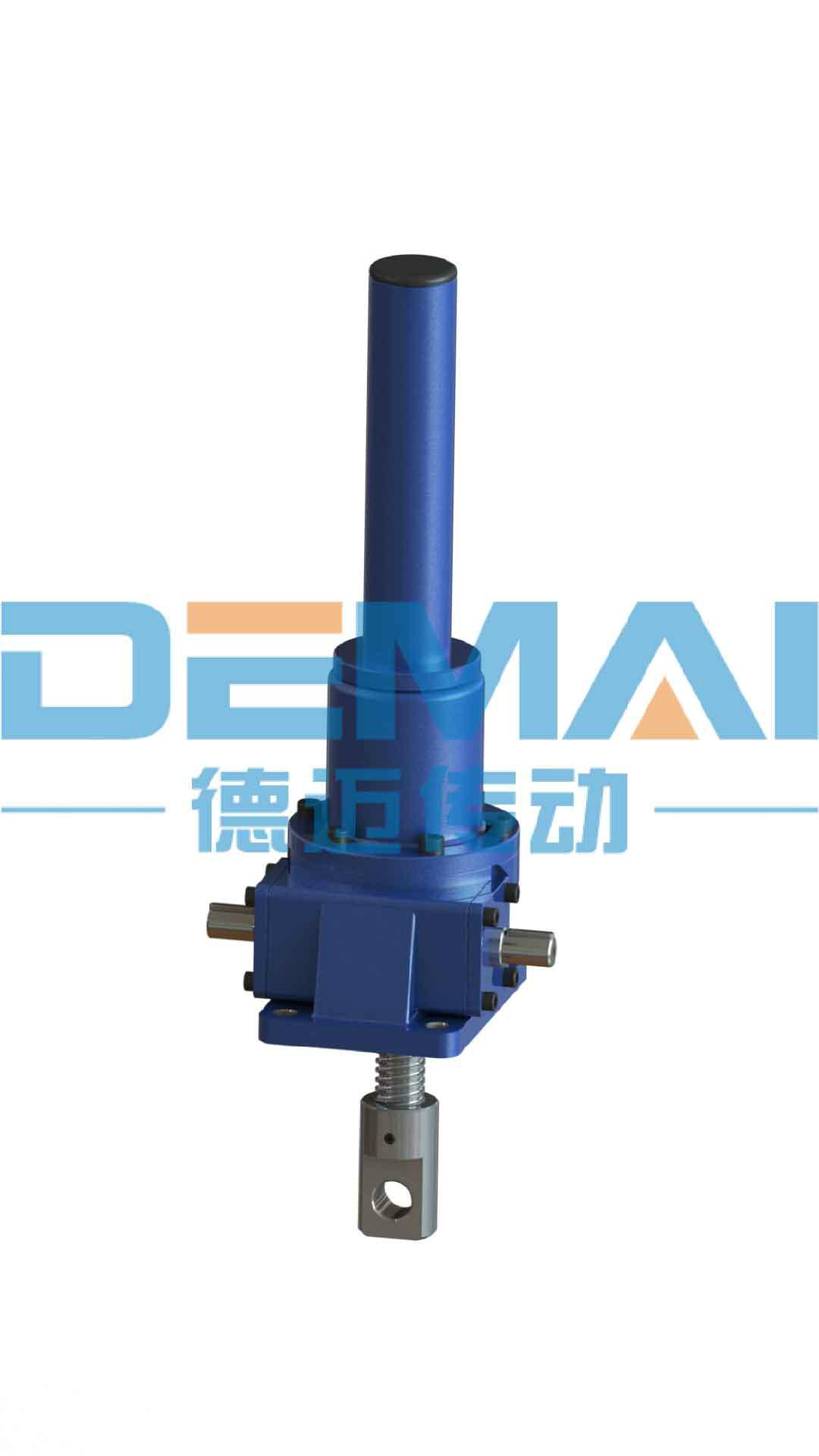

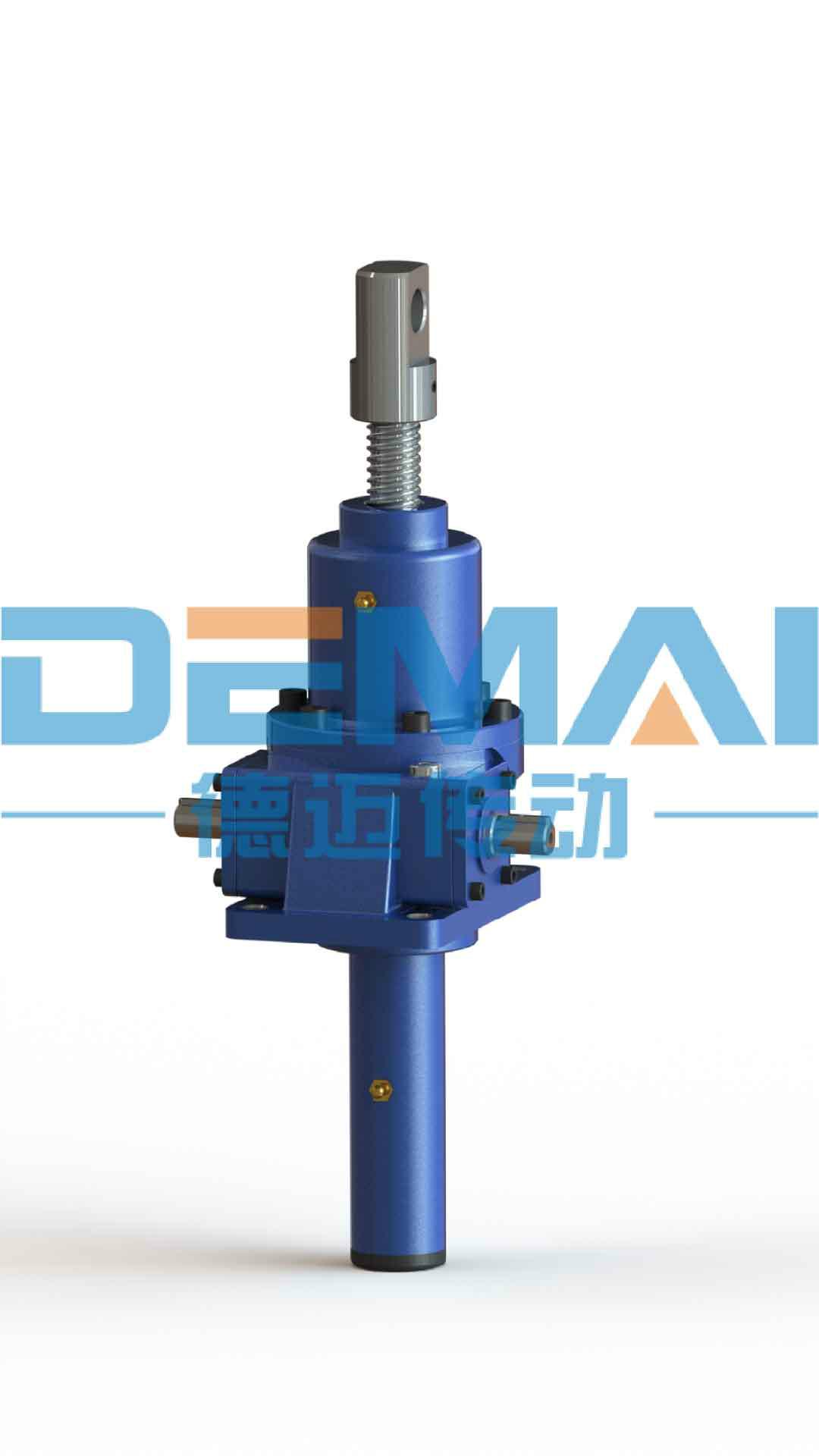

德迈传动JWB系列(普通滚珠丝杆升降机)
适用于高速 高频率 操作环境。
JWB系列(普通滚珠丝杆升降机),适用于高速,高频率和高性能的装置中,主要由精密滚珠丝杆副与高精度蜗轮蜗杆副构成。
效率高:使用滚动摩擦、提高了整机使用效率,只需要很小的驱动源,就可以产生非常大的推动力
高速化:与普通梯形丝杆相比,运转速度有很大的提高,能轻松的调整和运转
使用寿命长:采用高质量的滚珠丝杆副,使其工作寿命比普通梯形丝杆提高3倍以上。
JWB型(滚珠丝杆升降机)基本选型参数一览表
型号 |
JWB005 |
JWB010 |
JWB025 |
JWB050 |
JWB100 |
JWB150 |
JWB200 |
JWB300 |
JWB500 |
最大载荷(KN) |
4.9 |
9.8 |
24.5 |
49 |
98 |
147 |
196 |
294 |
490 |
丝杆外径mm |
16 |
20 |
25 |
36 |
45 |
50 |
63 |
85 |
100 |
丝杆底径mm |
13.5 |
17.5 |
21.4 |
31.3 |
39.1 |
43.1 |
55.7 |
74.8 |
87 |
丝杆螺距mm |
5 |
5 |
8 |
10 |
12 |
16 |
16 |
20 |
24 |
减速比 |
H速度 |
5 |
5 |
6 |
6 |
8 |
8 |
8 |
102/3 |
102/3 |
L速度 |
20 |
20 |
24 |
24 |
24 |
24 |
24 |
32 |
32 |
综合效率% |
H速度 |
63 |
61 |
62 |
64 |
63 |
63 |
62 |
56 |
60 |
L速度 |
37 |
34 |
35 |
39 |
43 |
43 |
41 |
34 |
38 |
容许输入最大功率(kW) |
H速度 |
0.25 |
0.54 |
1.3 |
2.2 |
3.6 |
4 |
5.5 |
8.9 |
13.3 |
L速度 |
0.12 |
0.27 |
0.63 |
1 |
1.9 |
2.1 |
2.8 |
4.1 |
6.5 |
空载扭矩(N·m) |
0.11 |
0.29 |
0.62 |
1.37 |
1.96 |
2.65 |
3.92 |
9.81 |
19.6 |
保持扭矩(N·m) |
H速度 |
0.69 |
1.27 |
4.31 |
10.78 |
19.6 |
39.2 |
51 |
68.6 |
140.1 |
L速度 |
0.14 |
0.26 |
0.91 |
2.4 |
5.8 |
11.8 |
15 |
19.5 |
41.2 |
容许输入轴扭矩(N·m)* |
9.8 |
19.6 |
49 |
153.9 |
292 |
292 |
292 |
735 |
1372 |
最大载荷时所需输入 |
H速度 |
1.3 |
2.8 |
9 |
21.5 |
39.1 |
77 |
104 |
169.6 |
317.5 |
轴扭矩(N·m)** |
L速度 |
0.62 |
1.4 |
4.3 |
9.6 |
20.4 |
39.6 |
54.2 |
98.5 |
177.9 |
输入轴每回转一圈对应丝 |
H速度 |
1 |
1 |
1.33 |
1.67 |
1.5 |
2 |
2 |
1.88 |
2.25 |
杆(活动螺母)轴向位移量 |
L速度 |
0.25 |
0.25 |
0.33 |
0.42 |
0.5 |
0.67 |
0.37 |
0.63 |
0.75 |
最大载荷时容许 |
H速度 |
1500 |
1500 |
1400 |
1000 |
890 |
500 |
500 |
500 |
400 |
输入轴回转速度 |
L速度 |
1500 |
1500 |
1400 |
1000 |
890 |
500 |
500 |
4000 |
350 |
最大载荷时丝杆回转扭矩N·m) |
4.3 |
8.7 |
34.7 |
86.7 |
208.2 |
416.3 |
555.1 |
1040.9 |
2081.7 |
