深圳鹤牌阀门有限公司主要生产销售【波纹管截止阀WJ41H】,是目前国内最大的《截止阀》在线生产销售商。公司集成优质的波纹管截止阀生产厂家,提供售前、售中、售后一站式服务。公司常年备有大量截止阀现货库存,为用户提供截止阀选型、原理作用、结构尺寸、安装说明、资料下载等。
截止阀的启闭件是塞形的阀瓣,密封上面呈平面或锥面,阀瓣沿阀座的中心线作直线运动;截止阀阀杆开启或关闭行程相对较短,并具有非常可靠的切断动作,使得它适合作为介质的切断或调节及节流使用。
截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少;同时,在介质作用下,这种形式的阀门也较严密。

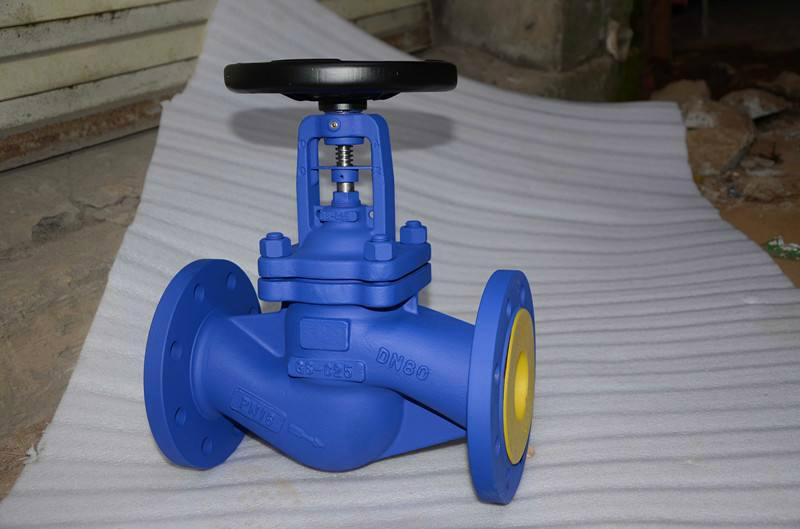

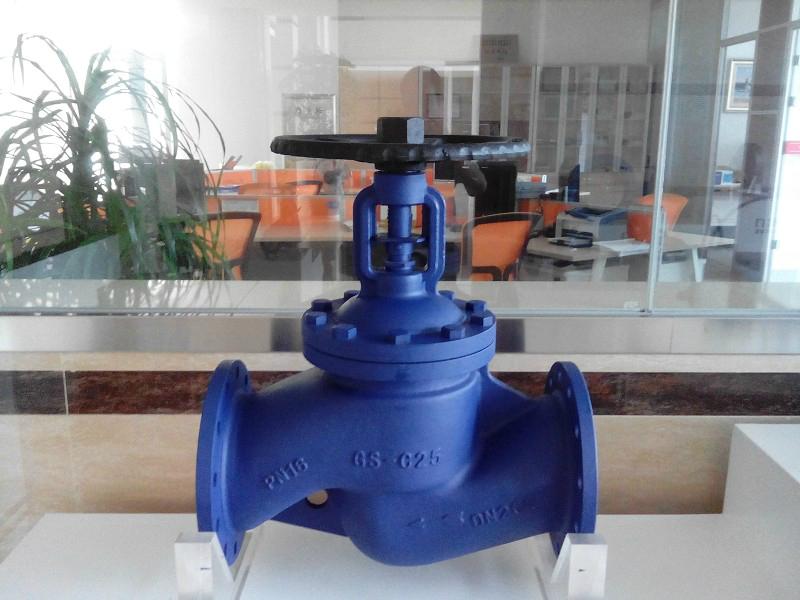

WJ41H波纹管截止阀内部采用波纹管结构,不锈钢的波纹管下端焊接在阀杆上,以防止工艺流体浸蚀阀杆,另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏,波纹管焊于阀杆保持稳定的运行性能,避免由于阀塞振动引起阀杆振动。最适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。
①波纹管截止阀,其关键部件金属波纹管,下端与阀杆组件采用自动滚焊焊接,上端与连接板自动滚焊接,在流体介质和大气之间形成一个金属屏障,确保阀杆零泄漏;
②阀瓣采用锥形设计,密封面与介质成流线形,密封性能更好,使用寿命更长;
③双重的密封设计(波纹管+填料)若波纹管失效,阀杆填料也会避免泄漏,并符合国际密封标准;
④阀盖上自带有加脂接头,可直接对阀杆、螺母和轴套进行润滑,不像传统的只对螺纹加润滑油;
⑤人体工程学设计手轮,使用寿命更长,操作轻松便捷,更安全可靠。
设计标准 |
DIN3356 |
结构长度 |
DIN3202 |
连接法兰 |
DIN2543-2545 |
试验和检验 |
DIN3230 |
公称压力(MPa) |
壳体试验压力(MPa) |
密封试验压力(MPa) |
适用温度(℃) |
适用介质 |
1.6 |
2.4 |
1.76 |
-20℃-350℃ |
水、蒸汽、油品等 |
2.5 |
3.75 |
2.75 |
4.0 |
6.0 |
4.4 |
名称 |
材质 |
阀体 |
GS-C25、CF8、CF3 |
阀瓣 |
2CR13、F304、F316 |
轴销 |
F304、F316 |
波纹管组件 |
F304、F316L |
阀盖 |
GS-C25、CF8、CF3 |
填料 |
柔性石墨、PTFE |
压套 |
25#、F304、F316 |
定位片 |
25#、F304、F316 |
阀杆螺母 |
铜合金ZQA19-4 |
手轮 |
碳钢 |
并帽 |
25# |
油杯 |
黄铜 |
六角螺母 |
ASTMA193 2H、A193-8、A193-8M |
双头螺栓 |
ASTMA193 B7、A193-B8、A193-B8M |
垫片 |
柔性石墨+不锈钢、PTFE |
阀杆 |
2Cr13、F304、F316 |
压力 |
PN16 |
口径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
H |
195 |
195 |
207 |
218 |
225 |
230 |
272 |
290 |
355 |
410 |
425 |
540 |
665 |
720 |
W |
120 |
120 |
140 |
140 |
160 |
180 |
180 |
200 |
250 |
300 |
300 |
400 |
520 |
520 |
重量 |
4 |
4.5 |
5 |
7 |
9 |
12 |
18.5 |
23 |
38.5 |
56 |
75 |
113.5 |
235 |
395 |
行程 |
7 |
7 |
12 |
13 |
14 |
15 |
19 |
23 |
28 |
35 |
42 |
52 |
64 |
75 |
Kv |
4.2 |
7.4 |
12 |
19 |
30 |
47 |
77 |
120 |
188 |
288 |
410 |
725 |
1145 |
1635 |
WJ41H波纹管截止阀相关截止阀型号编制方法 截止阀型号大全: |
截止阀型号编制简介:
如今阀门行业新型产品不断增多,阀门型号也大不断改变,但是大部分厂家的阀门型号还是依据国际阀门编制演变而成的。现在阀门型号多达八千余种,对于种类繁多的情况,我司只能对自身产品进行详细说明。
截止阀型号编制方法是根据公司主营截止阀的材质、压力、驱动方式进行细分。截止阀的型号关系着对截止阀产品的正确认识,选型的重要性,以及对工况用途安全性的保证,请详细阅读。截止阀型号编制方法是根据国际阀门型号标准演变而来的。以下截止阀型号编制中有部分代号被省略,主要是针对鹤牌阀门现有的截止阀产品做型号说明。如定做的截止阀产品在材质、结构发生变化时,请根据阀门编制方法中进行选型,或来电详情。
截止阀型号编制方法:
截止阀附加代号:W波纹管、D低温、B保温;
1)截止阀类别代号:J表示截止阀;
2)截止阀传动方式:手动无代号、5伞齿轮、6气动、9电动;
3)截止阀连接方式:4法兰连接、6焊接;
4)截止阀结构形式:1直通式、2 Z型直通、3三通、4角式、5 Y型直流式、6平衡直通式、7平衡角式、8针型;
5)截止阀密封材质:F氟橡胶、H不锈钢、N尼龙塑料、Y硬质合金、M蒙乃尔合金、W阀体直接加工;
6)截止阀公称压力:16表示压力1.6mpa十六公斤的意思,PN1.6-32mpa、IN150LB-1500LB、5-63K;
7)截止阀阀体材料:A钛合金、C碳钢、I铬钼钢、P不锈钢304、R不锈钢316;
如:WJ41H-16C波纹管截止阀,W波纹管、J截止阀、4法兰、1直通式、H不锈钢、16压力十六公斤、C碳钢。
常见的截止阀型号:
美日标截止阀:J41Y、J41W;
波纹管截止阀:WJ41H、WJ41W;
不锈钢截止阀:J41F、J41H、J41W;
低温截止阀:DJ41H、DJ41Y、DJ41F;
电动截止阀:J941F、J941H;
焊接截止阀:J61Y、J61W、J961Y、J961W;
角式截止阀:J44H、J44W、J47H、J47W;
衬氟截止阀:J41F46;
气动截止阀:J641F、J641H、J641W;
伞齿轮截止阀:J541H、J541W;
保温截止阀:BJ41F、BJ41H。
①准备与管道连接前,须冲洗和清除干净管道中残存的杂质;
②WJ41H波纹管截止阀安装使用说明书下载。
