型号: | SNR-LM-XG4 |
---|---|
品牌: | SNR |
原产地: | 中国 |
类别: | 工业设备 / 通用机械 / 电焊、切割设备 |
标签︰ | 圆管切割机 , 方管切割机 , 相贯线切割 |
单价: |
¥330000
/ 台
|
最少订量: | 1 台 |
设备简介

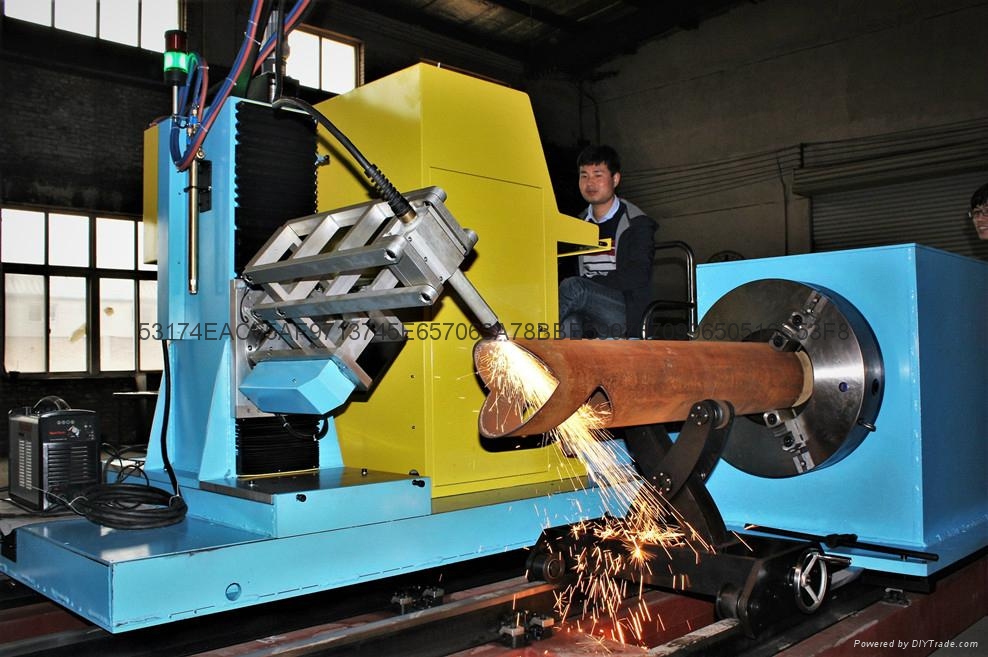

SNR-XG4系列数控异型管切割机是一种对钢管端部结合处作自动计算和切断的设备。该机器能广泛应用于造船、建筑、石化、机械、冶金等行业的管道结构件的切割加工。操作工人不须编程、只需输入相互配合的管子的半径、相交角度等参数,机器就能自动切割出管子的相贯线、相贯孔、以及焊接坡口,不再需要人工打磨。
SNR-XG4系列数控异型管切割机的切割方式可根据用户要求选择氧乙炔气割、氧液化石油气气割或等离子切割。最大最小切割管径以及管子长度均可根据用户要求进行设计制造。
技术参数
|
||
1 |
切割管径 |
Φ=60~600mm |
2 |
切割方式 |
火焰、等离子 |
3 |
等离子切割管壁厚度 |
垂直切割1~20mm 坡口切割5-16mm |
4 |
火焰切割管壁厚度 |
垂直切割6~60mm 坡口切割6--40mm |
5 |
有效切割工件长度 |
12000mm(可定制) |
6 |
要求工件椭圆度 |
≤1% |
7 |
切割速度 |
10~2000mm/min |
8 |
移动速度 |
10~6000 mm/min |
9 |
割炬轴向摆动角度 |
A=±45°(等离子);A=±60°(火焰) |
10 |
割炬径向摆动角度 |
B=±45°(等离子); B=±60°(火焰) |
11 |
周围可接受温度 |
-20℃ -50℃ |
12 |
频率 |
50HZ ±2% |
13 |
切割精度执行标准 |
按国际标准ISO9013-2002及ISO8206-1991 |
14 |
卡盘性质 |
手动3爪自定心(可定制自动锁紧卡盘) |
15 |
切割长度精度 |
±1.0mm |
16 |
机器颜色 |
指定 |
17 |
待割管最大重量 |
5000Kg |
18 |
等离子电源 |
美国海宝Powermax105(原装进口) |
