一、产品简介

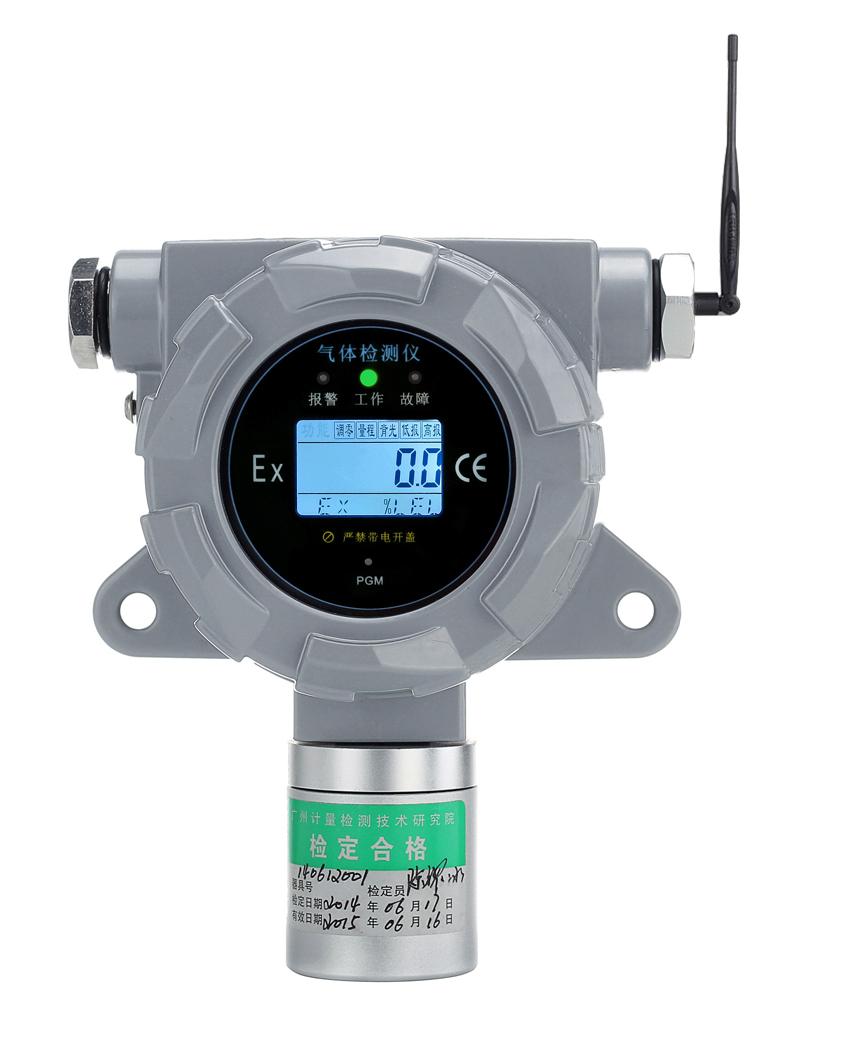

SGA-500B-C2H6O乙醇检测仪是深国安电子运用十多年技术经验，独立研发设计的一款固定式、液晶显示型乙醇检测仪。信号默认为4－20mA电流输出。产品运用当前最先进的微电子处理技术，搭配国外原装进口气体传感器，可快速、准确地检测目标气体。产品为气体检测行业的最高三防设计：防高浓度过载（带自我保护功能）、防止人员误操作（内置按键+可还原出厂设置）、防雷击（三级标准）。本质安全型电路设计，配备铝合金防爆外壳，即使恶劣环境下，也能安全使用。



SGA-500B-C2H6O乙醇检测仪为气体扩散式。检测原理为当目标气体进入气体探头部分后，内部的传感器会第一时间发出感应。传感器根据气体浓度的高低会产生一定电量信号。该信号经过电路放大处理后，由CPU经过AD采样、温度补偿、智能计算后，输出精准的4－20mA电流信号、RS485通讯信号、0－5V电压信号、ZIGBEE、NRF、WIFI、GPRS无线信号等。客户可通过采集这些信号，与深国安公司的SGA-800A、SGA-800B、SGA-800C气体报警控制主机、PLC、DCS、上位机等系统配套使用,进行报警、数据再处理。另外，产品内部配有2组继电器（开关量信号），可与风机、电磁阀的控制设备进行联动，最大限度地保障您的生命和财产安全。



SGA-500B-C2H6O乙醇检测仪还可根据客户需求，选配声光报警、红外遥控器、管道式气杯、泵吸式气杯等。



别名：

抗干扰型C2H6O检测仪、防爆型C2H6O变送器、隔爆型C2H6O探测器、C2H6O报警器、C2H6O探头、C2H6O检测装置、C2H6O报警装置、C2H6O分析仪、C2H6O气体检测模块、电化学式C2H6O传感器、4－20MA信号输出C2H6O报警器、固定式带液晶显示型C2H6O气体检测仪、三防设计C2H6O检测仪



二、产品特点

● 本质安全型电路设计、安全可靠；

● 大屏幕液晶显示，可24小时在线监测，实时显示气体浓度；
● 国外原装进口气体传感器，反应速度快、误差率低、抗干扰能力强；

● 200多种气体，多种量程、多种信号输出可供选择；

● 强大的声光报警功能， 声响在85dB以上；

● 客户可根据需要，自行设定报警点等功能；

● 内置按键+恢复出厂设置功能，避免人员误操作；

● 自带全量程温度补偿和数据修正功能，提高了产品的精度性和稳定性；

● 2组继电器（开关量信号）信号输出，方便与风机或电磁阀的控制设备联动使用；

● 可通过遥控器，免开盖对检测仪进行报警点、零点调整和目标点标定；

● 独特的结构设计，安装、布线简单方便，节约成本。

● 铝合金铸体防爆外壳，安全有保障；

● 防爆证等级：ExdIICT6 Gb

● 防爆证编号：CNEx14.1674

● 防护等级：IP65

三、产品参数

检测气体	乙醇
化 学 式	C2H6O
检测原理	电化学，催化燃烧
量    程	0－50、100PPM、0-100%LEL、0-100%VOL可选（更多量程请咨询）
分 辨 率	0.11PPM、0.1%LEL、0.1%VOL可选（根据量程和传感器而定）
检测方式	气体扩散式、管道式、泵吸式可选
安装方式	靠墙面安装（离气体泄漏源最近的地方）
输出信号	4－20mA电流信号 (还可提供0-5V范围内的电压输出)
设计标准	GB 50493-2009《石油化工企业可燃气体和有毒气体检测报警设计规范》 GB 12358-2006《作业场所环境气体检测报警仪通用技术要求》
执行标准	GB3836.1-2010《爆炸性气体环境用电气设备 第一部分：通用要求》 GB3836.2-2010《爆炸性气体环境用电气设备 第二部分：隔爆型“d” 》 Q/SGA 01-2014《深国安电子科技有限公司企业执行标准》
级    别	工业级	显示方式	液晶显示
工作电压	DC 12－30V	外壳材质	铝合金铸体
精    度	≤±3%	声光报警	LED灯+≥85dB   (选配)
响应时间	≤30S（T90）	继 电 器	2组(1A/24VDC)  (选配)
重 复 性	≤±2%	防爆等级	ExdⅡCT6 Gb
线性误差	≤±2%	防爆证号	CNEx14.1674
零点漂移	≤±1%（F.S/年）	防护等级	IP65
工作温度	-20℃～+50℃(特殊要求请咨询)	计 量 证	可选
工作湿度	≤95%RH无结露	线    制	两线制或三线制可选 （分线式）
工作压力	86～106Kpa	固定位置	2处
功    耗	≤1.5W (24V DC)	进 线 口	M20*1.5
尺    寸	168mm×140mm×93mm	出 线 口	M20*1.5
覆盖半径	≤7.5米	设计寿命	2～5年（根据传感器而定）
重    量	约1.5Kg	出厂恢复	有
附    件	包装盒、说明书、合格证、出货单、各一份



四、应用场所

   石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、医药科研、制药生产车间、烟草公司、环境监测、学校科研、楼宇建设、消防报警、污水处理、工业气体过程控制、锅炉房、垃圾处理厂、隧道施工、 输油管道、加气站、地下燃气管道检修、室内空气质量检测、危险场所安全防护、航空航天、军用设备监测等。
