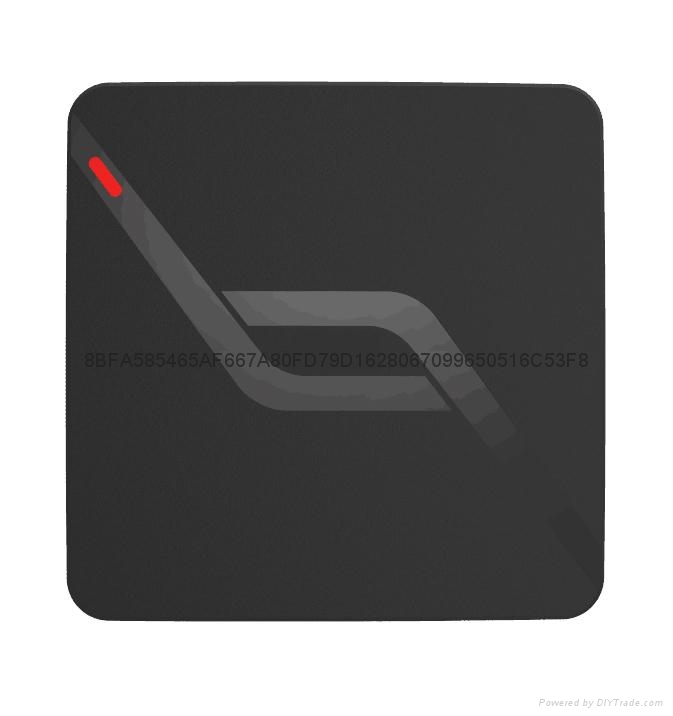

产品特点：

    产品材质：塑料外壳

  超低功耗：待机电流小于30mA。

  输出格式：WG26。

  搜索速度快：刷卡至开门时间小于0.1S。



技术参数：

读卡类型：EM/MF	防水等级：IP68
工作电压：DC9-12V	静态电流：≤30mA
读卡距离: 3-6cm	环境温度：-45～60℃
环境湿度：10%-90%RH	外形尺寸：86*86*19mm



3　安装方法：

3.1　在墙上按机器底壳的孔径尺寸打好孔或装好配线盒。

        用所配备的螺钉固定好底壳到配线盒或墙上。（如图1）





























                                       图1



3.2　把引出线从底壳的出线孔穿出，连接需要的线。

不用的线请用绝缘胶布隔离开再包好，以防短路。

3.3  接完线，安装前壳到底壳上，最后旋紧螺钉固定好前壳和底盖。



















• 引出线说明：

线序	标识	颜色	功能描述
1	LED	蓝	接控制器LED控制端
2	Beeper	黄	接控制器Beeper控制端
3	D0	绿	韦根输出线D0
4	D1	白	韦根输出线D1
5	+12V	红	电源+12V
6	GND	黑	电源地线





5  接线图：





























图2:接线图



• 包装清单



名称	型号/规格	数量	备注
门禁读卡器	U-P006	1
说明书	U-P006	1
自攻螺丝		2
胶赛胶塞		2





温馨提示：

* 请不要私自修理机器，如有问题，请返回厂家维修。

* 在安装在墙上之前，如果要打孔，请仔细检查暗线或线管，防止钻孔时钻断

暗线等引来不必要的麻烦。在钻孔或固定线夹的时候要使用安全眼镜。

* 如果产品升级，说明书将有可能有所不同，恕不另行通知。
