型号: | 50FSB-25D |
---|---|
品牌: | 金狮 |
原产地: | 中国 |
类别: | 工业设备 / 通用机械 / 泵及真空设备 |
标签︰ | 直连氟塑料离心泵 , 耐酸碱氟泵 , 防腐工程塑料泵 |
单价: |
¥1150
/ 台
|
最少订量: | 1 台 |

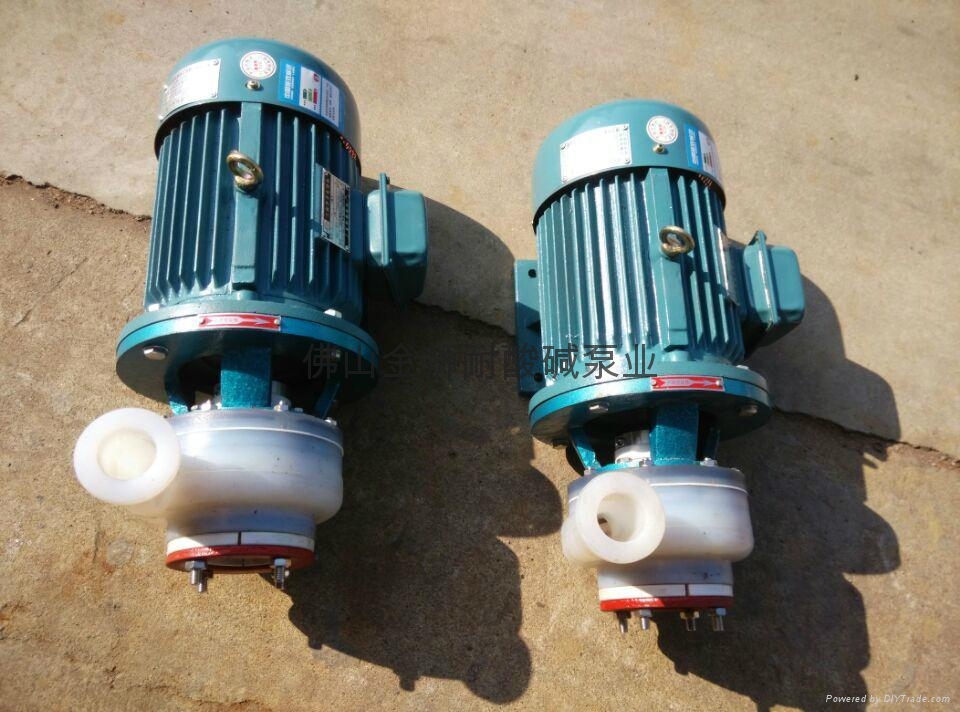

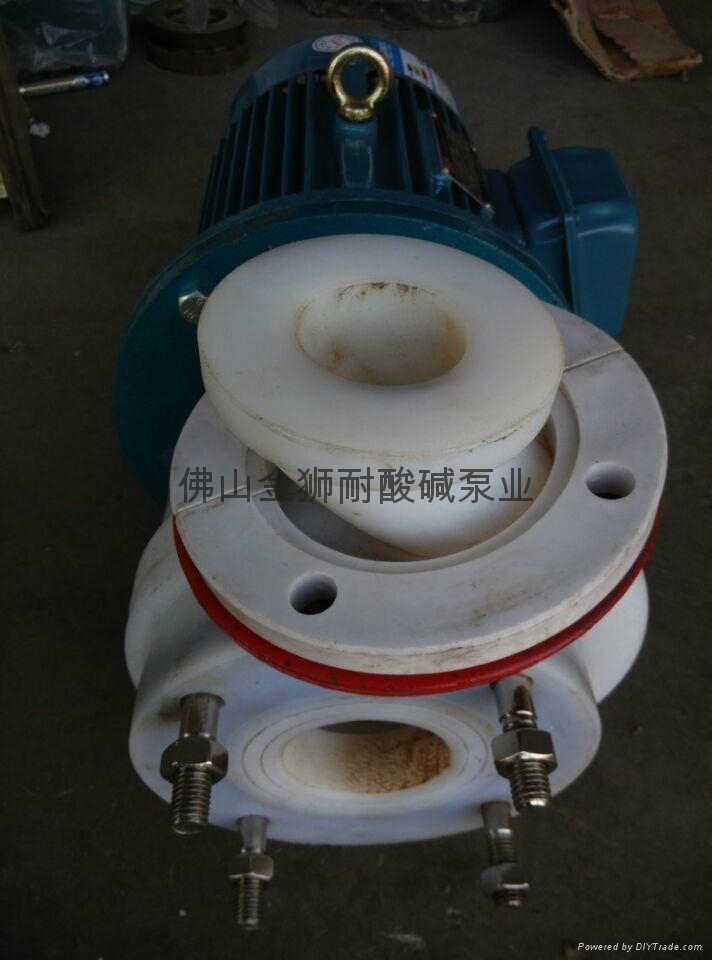

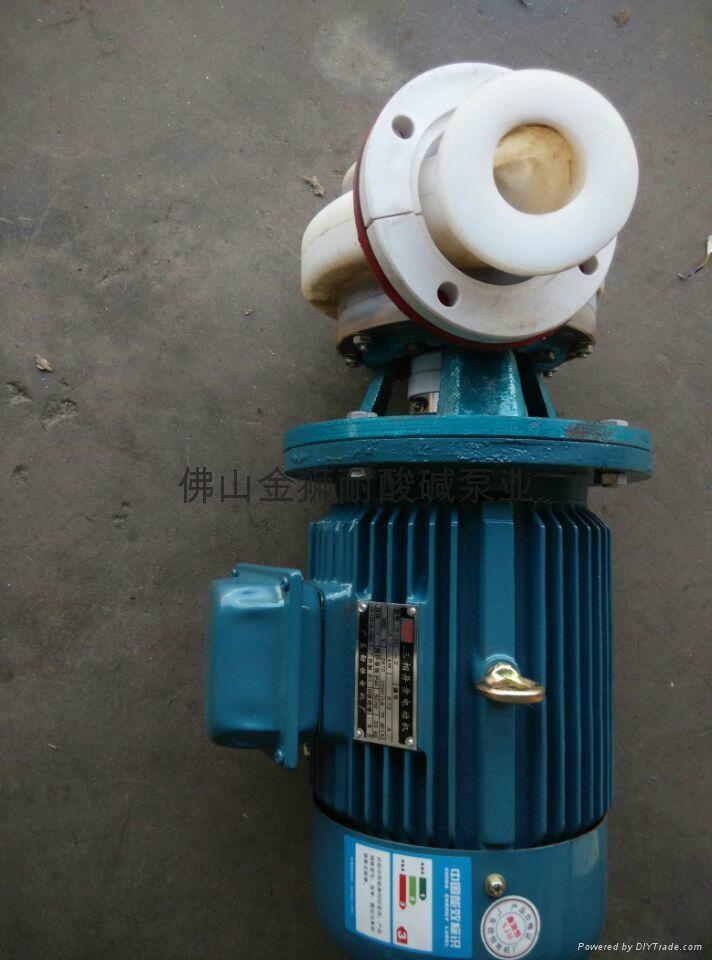

FSB、FSB-L型氟合金塑料耐腐蚀离心泵,适用于-80°C-180°C温度条件下,长期输送任意浓度的各种酸、碱、盐、有机溶济、化学试剂及其它多种化学性介质(严禁输送快速结晶及硬质含固体颗粒介质)。该泵的过介部位采用高科技的氟塑料材料配方配成氟合金塑料,经高温烧结模压加工制成。湘电FSB、FSB-L型氟合金塑料耐腐蚀离心泵厂家直销,砂浆泵价格优势明显,性能突出明显领先同行水平。
FSB型氟塑料合金泵系列产品的生产、制造及验收规范、严格执行了有关标准规定,以保证产品的质量。该产品广泛适用于化工、石油、制药、农药、染料、油漆、冶炼、造纸、电镀、食品等行业。密封采用英国格兰盘根公司与国内联合生产的机械密封。自试制、生产使用几年来在市场上享有耐腐蚀之最的美名。目前,在杜绝跑、冒、滴、漏建设文明工厂的理想的防腐输送设备。
性能范围与型号说明:FSB型系列耐腐蚀泵,全系列共30个规格,流量范围1.5-200m3/时,扬程范围15-80m。
【FSB型氟塑料合金离心泵】结构图:
|
序号 |
名称 |
序号 |
名称 |
1 |
泵体 |
8 |
油盖 |
|
2 |
叶轮 |
9 |
油镜 |
|
3 |
后盖 |
10 |
轴承 |
|
4 |
压盖 |
11 |
轴承压盖 |
|
5 |
密封件 |
12 |
联轴器 |
|
6 |
支架 |
13 |
吊紧螺栓 |
|
7 |
泵轴 |
|
|
【FSB型氟塑料合金离心泵】性能参数:
型号 |
流量(m3/h) |
扬程
|
口径(mm) |
功率(kw) |
转速
|
汽蚀余量
|
效率
|
||
进口 |
出口 |
轴功率 |
电机功率 |
||||||
40FSB-20L |
10 |
20 |
ф40 |
ф32 |
1.4 |
3.0 |
2900 |
3.0 |
45 |
40FSB-30L |
10 |
30 |
ф40 |
ф32 |
1.6 |
3.0 |
2900 |
3.0 |
42 |
50FSB-25L |
12.5 |
25 |
ф50 |
ф32 |
1.8 |
3.0 |
2900 |
3.0 |
55 |
50FSB-30L |
13 |
30 |
ф50 |
ф32 |
1.9 |
3.0 |
2900 |
3.0 |
46 |
65FSB-32L |
25 |
32 |
ф65 |
ф50 |
4.7 |
5.5 |
2900 |
3.0 |
65 |
80FSB-20L |
50 |
20 |
ф80 |
ф65 |
4.6 |
5.5 |
2900 |
3.0 |
45 |
80FSB-25L |
42 |
25 |
ф80 |
ф65 |
5.7 |
7.5 |
2900 |
3.0 |
67 |
80FSB-30L |
50 |
30 |
ф80 |
ф65 |
6.9 |
7.5 |
2900 |
3.5 |
68 |
80FSB-40L |
45 |
40 |
ф80 |
ф50 |
10 |
11.0 |
2900 |
3.5 |
48 |
80FSB-50L |
50 |
50 |
ф80 |
ф50 |
12 |
15.0 |
2900 |
3.5 |
57 |
80FSB-55L |
50 |
55 |
ф80 |
ф50 |
13.5 |
18.5 |
2900 |
4.0 |
50 |
100FSB-32L |
100 |
32 |
ф100 |
ф80 |
12 |
15.0 |
2900 |
3.5 |
70 |
FSB、FSB-L型氟合金塑料耐腐蚀离心泵安装与拆卸
A、泵的安装:
1、该泵与电机由本厂装好出厂,只要将本泵放置水平位置上街上进,出管和接通电源即可工作。
2、泵体采用塑料合金压制而成,钢度较金属差,故管路重量不能直接压在泵体上,吸入管路尽量短直,出口管路如果过重应另加支架承受,以延长寿命。
3、所有接合处必须保持密封,以防漏气液影响泵的工作性能。
B、泵的拆卸
1、该系列泵与电机联接用爪型联轴器连接,拆卸时先松掉支架与底座的4只连接螺栓,使泵与电机脱开。
2、松开泵体后盖的连接螺栓,用木柄轻击泵体脱开。
3、松开叶轮轴与泵轴莫氏锥度连接在连轴器中的吊紧螺栓。
4、松开机械密封动环固定螺钉,用木锤轻击连轴器申心吊紧螺栓,叶轮铀与泵轴莫氏锥度松开后拉出叶轮、后盖、密封件动环、松开后盖上压盖螺钉,取出静环。
5、松开泵轴左右压盖螺钉,取出泵轴、铀承、清洗支架油室。65FSB-50L氟塑料合金泵、厂家生产批量供应:氟泵 FSB泵 材质|F46|氟塑料|氟合金|偏二氟|尺寸通配、现货供应、性能功率选型、金狮产品质量放心 价格便宜、
