一、静力水准仪的用途

静力水准仪是一种高精密液位测量仪器，用于 测量基础和建筑物各个测点的相对沉降。应用工地 包括大型建筑物，如水电站厂、大坝、高层建筑物、 核电站、水利枢纽工程，铁路、地铁、高铁等各测 点不均匀沉降的测量。

二、特点

l RS485 信号输出，航空铝制造，具有灵敏度与精度高、线性与稳定性好等优点。

l 高精度、高稳定性、量程范围宽。

l 绝缘性能良好，防水耐用。

l 供电与通讯可采用总线模式，节省电缆，适用于复杂环境布点。

l 内置温度传感器，用于测量值的自动温度修正。

l 大量程，能够在高差大的地铁隧道里面使用，而不需要增加动基点,减少设备 数量、工作量。

l 体积小、全密封结构，安装时不需要打水平，设备不需要调水平,大大减少了 安装的时间。

l 插拔式接口，公司根据现场情况配好线缆，减免了现场接线的时间以及因为 现场接线造成的失误。

l 独特的性能，可以随意安装在管片或者轨道中间上面，能在复杂环境和不可 视的环境下工作。

三、技术参数

量程： 0-1.0m                    综合精度： 0.05%F.S

年稳定性： 0.03%F.S               输出信号： RS485

供电电压： 7-12V DC               工作温度范围：-20～85℃

温度补偿范围： 0-60℃             过载能力：150%

外壳材料： 航空铝表面阳极化处理   电气连接：防水四芯插件

防护等级： IP67                   输出信号接线方式： RS485

安装固定方式： 排气阀朝上垂直安装

四、工作原理

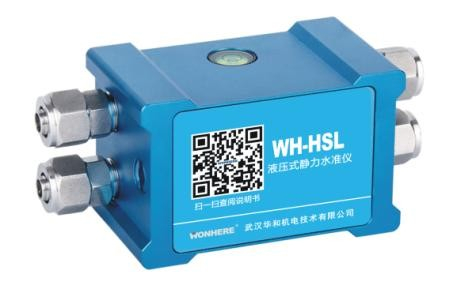

WH-HSL 型晶硅式静力水准仪是通过一根透明的 PU 管连起来的，最后连接到 一个储液罐上面，相比于管线的容量，储液罐拥有足够大的容量，能够有效减少 管线容量由于温度变化导致的细微变化所带来的影响。其中任意一个传感器的高 层一旦确定或者通过其它方式测定,测改点就可以做为基准点。或将储液罐视为基 准点时，即可通过压力传感器的压力变化直接获取该测点的相对沉降（或抬升）。

为消除大气压的影响，所有的传感器共用一根通气管，最后连接到储液罐， 形成了一个封闭的气压自平衡系统。

四、仪器读数

数据采集方式：①测点少可采用 WH-CSS 集中式采集基站进行数据采集；②测 点多，相对集中，可采用 WH-DSS 分布式采集基站进行数据采集。配合 WH-TMS 在 线监测管理系统使用，可实现远程在线接收、管理监测数据。
