传感头



形状	测量范围	光点  直径	静止  分辨率 *	电缆  长度	型号
		φ50μm  以内	0.004μm	2m	ZW-S7010  2M
				0.3m	ZW-S7010  0.3M
		φ70μm  以内	0.008μm	2m	ZW-S7020  2M
				0.3m	ZW-S7020  0.3M
		φ100μm  以内	0.016μm	2m	ZW-S7030  2M
				0.3m	ZW-S7030  0.3M



*与出口贸易管理法规对应控制器(ZW-7000T)连接时，无论传感头和设定条件如何，最小分辨率都为0.25μm。

EtherCAT搭载控制器



形状	电源	输出规格	型号
	DC24V	NPN/PNP通用	ZW-7000



关于出口贸易管理法规

ZW-7000控制器，根据外国汇率和外国贸易法的 规定，属于需要出口许可的货物和技术。
从日本出口时请务必办理日本政府的出口 许可申请等必要的手续。
对象型号：ZW-7000
另外，部分型号不符合出口令附表第1　1 ～15 项、符合外汇令附表　1～15项(特例，无需许可)。
(内置程序符合外汇令附表，但根据贸易外省令第 9条第2项第14号(1)的规定，无需取得劳务贸易许 可。)
型号末尾带(T)。
对象型号：ZW-7000T

电缆



形状	名称	电缆长度	型号
	传感头与控制器之间延长用光纤电缆  (连接适配器 ZW-XFCM附带)	2m *	ZW-XF7002R
		5m *	ZW-XF7005R
	连接适配器  (传感头引出电缆与延长用光纤电缆之间延长用  光纤电缆ZW-XF70□□R随附)	-	ZW-XFCM
	并行电缆  (ZW-7000□用32极)  (控制器 ZW-7000□随附)	2m	ZW-XCP2E
	RS-232C电缆  PC连接用	2m	ZW-XRS2
	RS-232C电缆  PLC/可编程终端连接用	2m	ZW-XPT2



*希望电缆长度超过5m的客户，请与本公司营业人员联系。

自动化软件

新购买时，请购买DVD和许可证。DVD和许可证也可单独购买。
DVD中不含授权版本。



名称	规格			型号	海外 标准
		许可  数量	介质
Sysmac Studio  标准版  Ver.1.□□ *2	Sysmac Studio是为以NJ/NX系列CPU单元及NY系列工业用PC为主的机器自动化控制器，以及EtherCAT从站及HMI等的设定、编程、调试、维护提供一体化开发环境的软件。  其运行环境如下所示。  OS:Windows 7(32bit版/64bit版)/  Windows 8(32bit版/64bit版)/  Windows 8.1(32bit版/64bit版)/  Windows 10(32bit版/64bit版)/  Windows 10(32bit版/64bit版)  本软件也含位移传感器版功能。  其它适用机型及功能等详情请参阅Sysmac系列产品样本(SBCZ-007)。	无  (仅媒介)	DVD	SYSMAC- SE200D	-
		1个授权  版本*1	-	SYSMAC- SE201L	-
Sysmac Studio  位移传感器版  Ver.1.□□	Sysmac Studio位移传感器版是仅包含位移传感器 ZW系列设定必备功能的许可。  本型号仅为授权，请与Sysmac Studio标准版媒介(DVD)并用。	1个许可  版本	-	SYSMAC- ME001L	-
		3个许可  版本	-	SYSMAC- ME003L	-



*1. Sysmac Studio备有多许可产品(3、10、30、50个许可)供您选择。
*2. Ver.1.15以上版本可使用ZW-7000。

附件

光纤清洁剂



名称	厂家	型号	备注
光纤连接器清洁剂	欧姆龙株式会社	ZW-XCL	1箱10个装。  订购单位为1箱。
NEOCLEAN-M	NTT  Advanced Technology Co.,Ltd.	ATC-NE-M1	关于日本以外的购买联系方式，  请确认ZW-7000系列用户手册。



EtherCAT通信电缆　推荐产品

EtherCAT中请使用5类以上的STP电缆(铝带编织双重隔离屏蔽双绞线电缆)。
通过直接配线使用。

带接插件电缆



名称	形状	厂家	电缆  长度(m) *1	型号
小型  两侧带接插件电缆  (RJ45/RJ45)  尺寸、线芯数(对数)：  AWG26×4P  电缆护套材质：  LSZH *2  电缆颜色：  黄色　*3		欧姆龙  株式会社	0.3	XS6W-6LSZH8SS30CM-Y
			0.5	XS6W-6LSZH8SS50CM-Y
			1	XS6W-6LSZH8SS100CM-Y
			2	XS6W-6LSZH8SS200CM-Y
			3	XS6W-6LSZH8SS300CM-Y
			5	XS6W-6LSZH8SS500CM-Y
坚固型  两侧带接插件电缆  (RJ45/RJ45)  尺寸、线芯数(对数)：  AWG22×2P		欧姆龙  株式会社	0.3	XS5W-T421-AMD-K
			0.5	XS5W-T421-BMD-K
			1	XS5W-T421-CMD-K
			2	XS5W-T421-DMD-K
			5	XS5W-T421-GMD-K
			10	XS5W-T421-JMD-K
坚固型  两侧带接插件电缆  (M12/RJ45)  尺寸、线芯数(对数)：  AWG22×2P		欧姆龙  株式会社	0.3	XS5W-T421-AMC-K
			0.5	XS5W-T421-BMC-K
			1	XS5W-T421-CMC-K
			2	XS5W-T421-DMC-K
			5	XS5W-T421-GMC-K
			10	XS5W-T421-JMC-K
坚固型  两侧带接插件电缆  (M12 L型/RJ45)  尺寸、线芯数(对数)：  AWG22×2P		欧姆龙  株式会社	0.3	XS5W-T422-AMC-K
			0.5	XS5W-T422-BMC-K
			1	XS5W-T422-CMC-K
			2	XS5W-T422-DMC-K
			5	XS5W-T422-GMC-K
			10	XS5W-T422-JMC-K



*小型电缆长度备有0.2、0.3、0.5、1、1.5、2、3、5、7.5、10、15、20m。
     坚固型电缆长度备有0.3、0.5、1、2、3、5、10、15m。
*2.控制柜内配线用Low Smoke Zero Halogen电缆。另外也备有适用于控制柜外电缆铺设的小型PUR电缆。
*3. 电缆的颜色备有绿色和蓝色
注. 详情请参阅《工业用以太网连接器产品目录》(样本编号：CDJC-006)。

电缆/接插件

尺寸、线芯数(对数)：AWG24×4P



名称	形状	厂家	型号
电缆	-	日立电线株式会社	NETSTAR-C5E SAB  0.5 × 4P *
	-	仓茂电工株式会社	KETH-SB *
	-	昭和电线电缆系统株式会社	FAE-5004 *
	-	JMACS株式会社	IETP-SB *
RJ45连接器	-	泛达公司	MPS588-C *



* 建议通过以上组合使用本电缆及接插件。

尺寸、线芯数(对数)：AWG22×2P



名称	形状	厂家	型号
电缆	-	仓茂电工株式会社	KETH-PSB-OMR *
	-	JMACS株式会社	PNET/B *
	-	昭和电线电缆系统株式会社	FAE-5002 *
RJ45组装式连接器		欧姆龙株式会社	XS6G-T421-1 *



*建议通过以上组合使用本电缆及接插件。
注. 加工电缆时，EtherCAT两侧接插件均需密封连接，敬请注意。

Ethernet产业用交换式集线器



外观	端口数量	故障检测功能	消耗  电流	型号
	3	无	0.22A	W4S1-03B
	5	无	0.22A	W4S1-05B
		有		W4S1-05C



注. 产业用交换式集线器不能用于EtherCAT。

EtherCAT分支从站



外观	端口数量	电源电压	消耗  电流	型号
	3	DC 20.4V～28.8V  (DC24V -15～+20%)	0.08A	GX-JC03
	6		0.17A	GX-JC06



注1 . EtherCAT分支从站无法连接EtherCAT对应位置控制单元CJ1W-NC□81/ □82。
2 . EtherCAT分支从站不能用于EtherNet/IP·Ethernet。



传感头



项目	型号	ZW-S7010	ZW-S7020	ZW-S7030
适用传感器控制器		ZW-7000□
测定中心距离		10mm	20mm	30mm
测量范围 *1		±0.5mm	±1mm	±2mm
静止分辨率 *2		0.004μm	0.008μm	0.016μm
线性度 *3		±0.45μm	±0.9μm	±2.0μm
光点直径  (测量范围内整区) *4		φ50μm以内	φ70μm以内	φ100μm以内
测量周期		20μs～400μs
使用环境照度		物体表面照度30000Lx以下：白炽灯
环境温度范围		工作时：0～+50℃、保存时：-15～+60℃  (不结冰、不凝露)
环境湿度范围		工作时/保存时：35～85%(不凝露)
保护构造		IP40(IEC60529)
振动(耐久)		10～150Hz(单振幅0.35mm)、 X/Y/Z各方向 80分钟
冲击(耐久)		150m/s2、6个方向、各3次(山下、左右、前后)
温度特性 *5		0.6μm/℃	1.1μm/℃	1.8μm/℃
LED的安全性		风险组3(IEC62471)
材质		箱体：铝压铸  光缆包层部：PVC  校准ROM：PC
光缆长度		0.3m、2m(耐弯曲电缆)
光缆最小弯曲半径		20mm
绝缘电阻(校准ROM)		外壳与所有端子间：20MΩ(250V兆欧表)
耐压(校准ROM)		外壳与所有端子间：AC1000V、50/60Hz、1分钟
重量		光缆长度0.3m　约170g  光缆长度2m　约180g
附件		使用说明书、校准ROM固定用螺钉(M2)、吊带(2个)、使用注意事项



*1. 测量范围在测量周期为28μs以上时。
*2.在测量中心距离对本公司标准镜面对象物体进行平均次数16384次测量时的实效值，
与出口贸易管理法规对应控制器(ZW-7000T)连接时，无论传感头和设定条件如何，最小分辨率都为0.25μm。
*3.设定本公司标准对象物体的材质：相对于镜面测量时的理想直线的误差。
*4. 以测量波长的峰值光强度的1/e2(13.5%)定义的实效值。
*5.用铝夹具固定传感头和对象物体之间，在相同温度环境下设置传感头和控制器时的测量中心距离的测量值变化量。

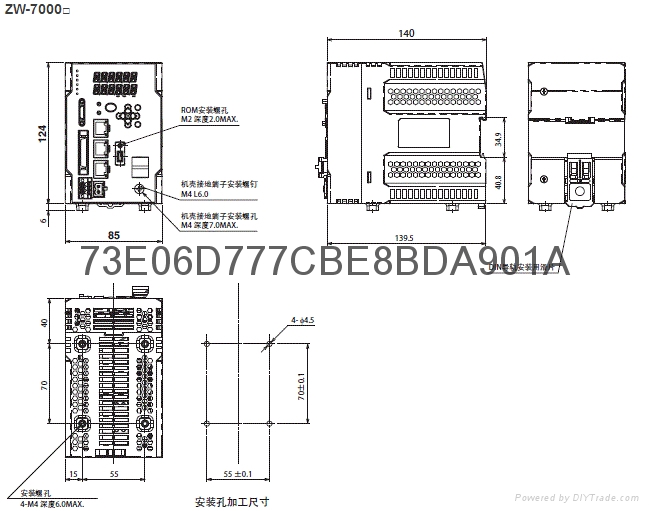

控制器



项目				型号	ZW-7000□
输入输出类型					NPN/PNP通用
传感头连接台数					1台
适用传感头					ZW-S70□□
测量用光源					白色LED
LED的安全性					风险组3(IEC62471)
段显示	主数字显示				11段白色显示、6位
	辅数字显示				11段绿色显示、6位
LED显示	状态指示灯				HIGH(橙色)、PASS(绿色)、LOW(橙色)、  STABILITY(绿色)、ZERO(绿色)、  ENABLE(绿色)、THRESHOLD-H(橙色)、  THRESHOLD-L(橙色)、RUN(绿色)
	EtherCAT指示灯				ECAT RUN(绿色)、  L/A IN(Link/Activity IN)(绿色)、  L/A OUT(Link/Activity OUT)(绿色)、  ECAT ERR(红色)
外部  接口	Ethernet				100BASE-TX/10BASE-T　  无协议(TCP/UDP)、EtherNet/IP
	EtherCAT				EtherCAT专用协议100BASE-TX
	RS-232C				最大115,200bps
	模拟  输出端子台	模拟量电压输出  (OUTV)			-10V～+10V、输出阻抗：100Ω
		模拟量电流输出  (OUTA)			4mA～20mA、最大负载电阻：300Ω
	32极  扩展连接器	判定输出  (HIGH/PASS/LOW)			晶体管输出方式  输出电压：DC21.6～30V  负载电流：50mA以下  ON时剩余电压：2V以下  OFF时漏电流：0.1mA以下
		BUSY输出  (BUSY)
		报警输出  (ALARM)
		启用输出  (ENABLE)
		漏型标志输出  (SYNFLG)
		触发BUSY输出  (TRIGBUSY)
		记录状态输出  (LOGSTAT)
		记录错误输出  (LOGERR)
		稳定性输出  (STABILITY)
		任务状态输出  (TASKSTAT)
		LIGHT OFF输入  (LIGHT OFF)			DC输入方式  输入电压：DC24V±10%(DC21.6～26.4V)  输入电流：7mA Typ.(DC24V)  ON电压/ON电流：19V/3mA以上  OFF电压/OFF电流：5V/1mA以下
		归零输入  (ZERO)
		时间输入  (TIMING)
		复位输入  (RESET)
		漏型输入  (SYNC)
		触发输入  (TRIG)
		记录输入  (LOGGING)
		BANK	选择时  BANK输出  (BANK_OUT1～3)		晶体管输出方式  输出电压：DC21.6～30V  负载电流：50mA以下　  ON时剩余电压：2V以下  OFF时漏电流：0.1mA以下
			BANK  选择输入  (BANK_SEL1～3)		DC输入方式  输入电压：DC24V±10%(DC21.6～26.4V)  输入电流：7mA Typ.(DC24V)  ON电压/ON电流：19V/3mA以上  OFF电压/OFF电流：5V/1mA以下
主要功能	曝光时间				自动/固定
	测量周期				20μs～400μs
	材质指定				标准/镜面/粗糙面
	测量项目				高度/厚度/运算
	滤波器处理				中值/平均/微分/高通/低通/带通
	输出				缩放/各种保持/归零/测量值记录
	显示				测量值/阈值/  模拟量输出电压值或电流值/  判定结果/分辨率/曝光时间/  内部记录状态/峰值受光量
	设定登录数				最多8个BANK
	任务处理				多任务(1个BANK最多4个任务)
	系统				保存/初始化/测量信息显示/  通信设定/传感头校正/  键锁定/归零存储/时间输入
额定值	电源电压				DC21.6V～26.4V(含波动)
	消耗电流				800mA以下
	绝缘电阻				所有导线和FG端子间：20MΩ(250V兆欧表)
	耐压				所有导线和FG端子间：AC500V、50/60Hz、1分钟
耐环境性	保护构造				IP20(IEC60529)
	振动(耐久)				10～55Hz(单振幅0.35mm)、  X/Y/Z各方向 50分钟
	冲击(耐久)				150m/s2、6个方向、  各3次(上下、左右、前后)
	环境温度范围				工作时：0～+40℃、保存时：-15～+60℃  (不结冰、不凝露)
	环境湿度范围				工作时/保存时：35～85%(不凝露)
接地					D型接地(接地电阻100Ω以下)　  *以往的第三种接地
材质					箱体：PC
重量					约900g(仅本体)、  约150g(并行电缆)
附件					使用说明书  会员注册表  并行电缆(ZW-XCP2E)  光纤清洁剂10支(ZW-XCL)



注：备有出口贸易管理法规适用控制器(ZW-7000T)。
使用此控制器时，无论连接的传感头和设定条件如何，最小分辨率都为0.25μm。

ZW系列 EtherCAT通信规格



项目	规格
通信标准	IEC61158 Type12
物理层	100BASE-TX(IEEE802.3)
接插件	RJ45×2  EtherCAT IN ： EtherCAT输入  EtherCAT OUT ： EtherCAT输出
通信媒体	类别5以上双绞线电缆  (建议使用铝带编织双重隔离屏蔽线、直线型)
通信距离	节点间距离 100m以内
过程数据	可变PDO映射(variable PDO mapping)
邮箱(CoE)	紧急信息、SDO请求、SDO响应、SDO报文
分布式时钟	DC模式下同步
LED显示	L/A IN (Link/Activity IN)×1、  L/A OUT (Link/Activity OUT)×1、  ECAT RUN×1、ECAT ERR×1



自动化软件 Sysmac Studio

运行环境 *3



项目	条件
操作系统(OS) *1	Windows XP(Service Pack3以上、32bit版)/Windows Vista(32bit版)/  Windows 7(32bit版/64bit版)/Windows 8(32bit版/64bit版)/  Windows 8.1(32bit版/64bit版)/Windows 10(32bit版/64bit版)
CPU	搭载Intel®Celeron®processor 540(1.8GHz)以上处理器的DOS/V(IBM AT 兼容机)个人计算机。  建议使用搭载Intel®CoreTM i5 M520 processor(2.4GHz)或与之相当及以上的处理器的DOS/V(IBM AT 兼容机)个人计算机。
主存储器	2GB以上  建议4GB以上
硬盘	安装时需要4.6GB以上的剩余容量
显示器	建议XGA 1024×768、1600万色　WXGA 1280×800以上
磁盘装置	DVD-ROM驱动器
通信端口	支持USB2.0的USB端口或Ethernet端口 *2
使用语言	日语、英语、德语、法语、意大利语、西班牙语、  汉语简体字、汉语繁体字、韩语



*1.支持Sysmac Studio的操作系统的注意事项：请注意，所需的系统、硬盘容量可能因系统环境而异。
*2. 有关计算机和控制器等的硬件的连接方法/电缆，请参阅各硬件的手册。
*3. 运行环境、注意事项的记载内容与位移传感器版相关。与标准版相关的运行环境及注意事项，请参照Sysmac Studio Version1操作手册(SBCA-362)。

版本信息

ZW-7000系列与Sysmac Studio的关系
Sysmac Studio标准版/位移传感器版请使用最新版。



控制器型号	ZW-7000的版本	Sysmac Studio标准版/位移传感器版的对应版本
ZW-7000□	Ver.2.01以上	Ver.1.15以上版本可使用。
