功能介绍

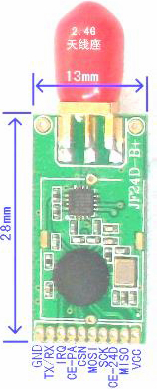

JF24D-B是我公司2011年6月新开发的一款JF24D加PA功率放大芯片的远距离2.4G数传模块。JF24D-B+是低温产品。JF24D-B的脚位功能除PIN7和PIN9脚有区别，其他脚位与JF24D完全兼容，脚距也兼容。JF24D-B增加了功率放大芯片PA，需要单片机的2个IO口来控制PA上电和PA收发切换。

产品优势

1 远距离小体积低成本高性价比 。

2 收发一体双向数据传输。

3 稳定可靠 简单易懂，方便快捷。

4 模块配简易软天线，实测有效稳定距离大于200米。

5 SPI接口；增加了功率放大芯片PA。

应用范围

无线数据传输，无线遥控，无线遥控玩具，自动化数据采集系统；家庭电器智能控制；工业无线自动控制；无线自动抄表。

模块与天线接口

      模块输出接口为2.4G/50欧标准天线座的接口，自配高增益天线可以增加收发距离。模块天线座二侧预留二个安装孔，插入排针即可将模块天线固定在底板上。天线方向垂直向上。
