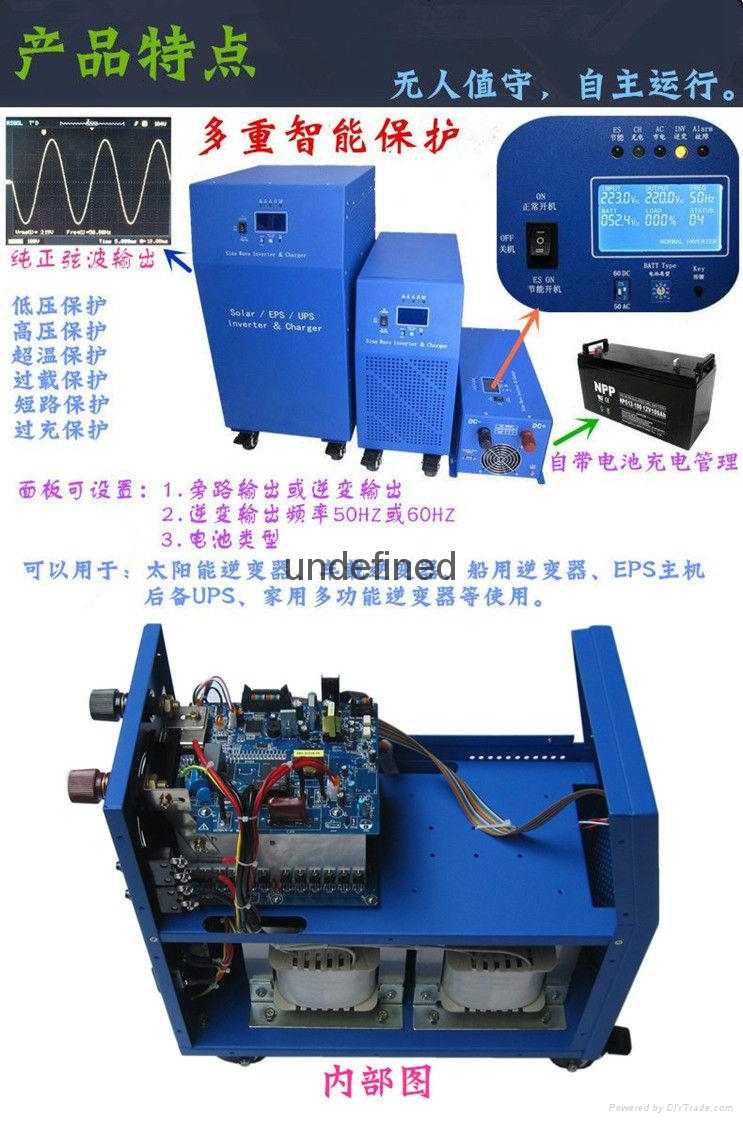

产品特性

1、万用插座设计，使用更方便。

2、纯正弦波输出，不伤害用电设备。

3、自带UPS功能, 转换时间小于5ms。

4、CPU智能控制管理，模块式组成，维护方便。

5、LED+LCD显示，直观显示全部运行参数。

6、高转换效率，带载能力及抗冲击能力超强。

7、市电辅助充电功能，三阶段式智能充电，可为不同类型的电池充电。

8、智能温度控制风扇，更节能，寿命更长。

9、保护功能完善，如过欠压、短路及过载保护等。

10、工频结构设计，抗谐波干扰，不受感性负载谐波干扰，更安全更稳定。

使用范围：手机、电脑、照明、空调、电视、收银机、冰箱、洗衣机、电动工具、工业设备、电信设备等各类负载。



一、规格型号 （可选配置）

3.5KW～6KW

DC24V-AC110V/220V；DC48V-AC110V/220V；DC72V-AC110V/220V

逆变输出：50HZ / 60HZ

供电方式：市电旁路优先 / 逆变优先

以上两种方式面板可设置



外观尺寸:     （长）440*（宽）218*（高）405  不包括脚轮高度

占用空间尺寸：（长）490*（宽）218*（高）475   包括脚轮高度



二、技术参数（可选配置）

直流输入：

额定电压规格： DC24/DC48/DC72V-AC220V

DC24/DC48/DC72V-AC110V

工作电压范围：（DC24V）20V-32V；（DC48V) 40V-64V；(DC72V) 60V-96V

低压警告：（24V） 21.0Vdc ± 0.6Vdc；（48V）42.0Vdc ± 1.2Vdc；

 （72V） 63.0vdc ± 1.8Vdc

低压断电：（24V） 20.0Vdc ± 0.6Vdc；（48V）40.0Vdc ± 1.2Vdc；

 （72V） 60.0vdc ± 1.8Vdc

低压恢复：（24V） 24.0Vdc ± 0.6Vdc；（48V）48.0Vdc ± 1.2Vdc；

 （72V） 72.0vdc ± 1.8Vdc

高压警告及断电：（24V）32Vdc ± 0.6Vdc；（48V）64Vdc ± 1.2Vdc；

（72V）96Vdc ± 1.8Vdc

高压恢复： 31.0Vdc ± 0.6Vdc （24V）；（48V）62.0Vdc ± 1.2Vdc；

 93.0Vdc ± 1.8Vdc （72V）

逆变效率：≥90%

交流输入:

额定电压：220VAC系统；110VAC系统

额定输入电压：220Vac/230Vac/240Vac；   110Vac/120Vac/130Vac

低压关断点：（220VAC系统）170Vac±4%； (110VAC系统）85Vac±4%

低压恢复点：（220VAC系统）184Vac ±4%；(110VAC系统）92Vac ±4%

高压关断点：（220VAC系统）263Vac±4%； (110VAC系统）132Vac±4%

高压恢复点：（220VAC系统）253Vac±4%； (110VAC系统）127Vac±4%

市电充电规则：恒流充电(恒流阶段)→恒压充电(恒压阶段)→浮充(恒压阶段)

转换时间：<8ms

逆变输出：

额定输出电压 (V)：（220VAC系统）220Vac/230Vac/240Vac；(110VAC系统）110Vac/120Vac/130Vac

输出电压范围：±10% rms

额定输出频率(Hz)：50Hz ± 0.3Hz / 60Hz ± 0.3Hz(可选择)

功率因数：1.0

输出波形：纯正弦波

波形失真率( THD )：≤3%( 线性负载 )

动态响应( 0～100% )：5%

峰值系数( CF )：3:1

过载保护(SMPS load)：(110%<负载量<125%) ±10% ：15分钟后断开输出电压

(125%<负载量<150%) ±10% ：1分钟后断开输出电压

(负载量>150%) ±10% ：20秒钟后断开输出电压

正常开机空耗：小于额定功率的3%

安全认证：CE

通讯接口：RS232

冷却：变速温控风扇（要在通风条件下）

噪音( dB、1米 )：＜60dB

环境温度( ℃ ) ：工作( -10～+45℃ )，存储( -20～+55℃ )

使用环境湿度：0-95%相对湿度（不结露）

使用海拔( m )：≤5000( 超过1000米，降额使用 )

告警方式：蜂鸣器声音告警

保护功能：过欠压，高温，短路，过流及过载保护等

防护等级：IP20 / 可定制
