标配以下配件：



锯片磨齿机 主机一台	200齿导磨板1个	220齿导磨板1个
	240齿导磨板1个	树脂砂轮一片





产品参数表：



项目：	单位:	参数:
品牌		美日
型号		MR-Q15
修磨类型		圆锯片
锯片外径	mm	Φ50- Φ450
最厚齿深	mm	8
锯片厚度	mm	8
电源	V	220
砂轮转速	RPM	4200
标配砂轮	片	树脂砂轮
拨齿速度	齿/min	120
尺寸	mm	450*550*560
重量	kg	95









产品结构图

1.砂轮机头   2.砂轮罩   3.砂轮片   4.推齿   5.模板   6.工件   7.锯片座8.锯片座固定螺丝

9.锯片座基座   10.前后调节锁紧手柄   11.锯片座升降调节螺母  12.推齿螺母  13.电源开关

14.对齿调整螺杆    15.电机开关   16.调速开关   17.对齿调整杆    18.电机   19.传动箱

20. 快速推杆       21.齿深调整杆  22   齿型换档   23．砂轮前后螺母螺杆







MR-Q15型锯片磨齿机，是专业为圆锯片修磨而研发的最新型修磨设备， 可修磨Φ50-Φ450范围圆锯片，可以快而精确的研磨出锋利的锯片。



操作简便、容易学习，可在较短时间内让新手成为专业技术人员。 由于锯片所要切削的材料非常有变化，所以要以被切削材料的材质来选择适用的切削角。

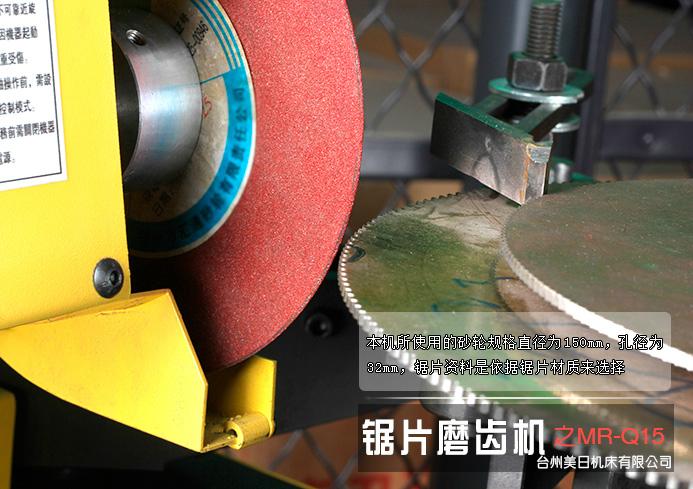

本机所使用的砂轮规格直径为150mm，孔径为32mm，锯片资料是依据锯片材质来选择，依据经验其颗粒系介于60到100之间，硬度介于K和N之间，主要是采用瓷质烧结法的砂轮，其他如树脂和橡胶黏结法的砂轮仅用于精细和特别小型齿距。
