超声波水表

超声波水表
型号:DN20
品牌:海德瑞
原产地:中国
类别:电子、电力 / 仪器、仪表 / 流量仪表
标签︰超声波水表 , 户用 , 小口径
单价: -
最少订量:1 件

产品描述

一、概述

超声波水表是基于超声波时差原理进行流量测量和显示的新型水表。

仪表默认配备M-BUS接口,可通过M-BUS总线和其他通信设备,组成远传抄表管理系统管理部门可以随时抄取表中数据,方便对用户水量的统计和管理。

     产品执行《GB/T 778封闭满管道中水流量的测量 饮用冷水水表和热水水表》标准以及《 JJG 162-2009冷水水表》检定规程。



二、产品特点

1、宽量程比(最大400:1)

2、流量传感器故障报警、欠电压报警,自动数据纠错技术

3、高清晰度宽温度型LCD显示

4、内置锂电池供电可确保使用(6+1)年以上

5、具备光电接口,支持手持式红外抄表工具现场抄读

6、可选择的M-BUS、485或无线通信接口



三、技术参数

主要技术指标

累积体积分辨力

0.001m3(使用时)     0.00001m3(检定时)

当前流量分辨力

0.001m3/h(使用时)0.001m3/h(检定时)

静态工作电流

< 6uA

电池使用寿命

>( 6+1)年

液晶显示屏位数

8位

温度等级

T30

压力等级

MAP10

压力损失等级

p25p40p63

环境严酷度等级

B级

防护等级

IP68

准确度等级

2级

电磁环境等级

E1

安装方式

水平或垂直

/下游流场敏感度等级

U10/D5或 U5/D3

特色功能

管路滴漏、爆管、结垢的识别与报警

反向流

可测反向流(可选)

量程比

125

常用流量

         Q3

            DN15: 2.5 m3/h

DN20: 4.0 m3/h

DN25: 6.3 m3/h

DN32: 10 m3/h

DN40: 16 m3/h

DN50: 25 m3/h

DN65: 40 m3/h

DN80: 63 m3/h

DN100:100 m3/h

DN125:160 m3/h

DN150:250 m3/h

DN200:400 m3/h

DN250:630 m3/h

DN300:1000 m3/h

DN350:1000 m3/h

DN400:1600 m3/h

五、安装使用说:

   1、安装参数

   (1)DN15~DN40

     ● 安装尺寸



公称口径DN(mm

15

20

25

32

40

尺寸

长度L(mm)

165

195

225

180

200

宽度W(mm)

75

75

75

75

75

高度H(mm)

100

120

135

155

170

重量(kg)

0.5

0.7

0.9

1.1

1.3

流量管段接口尺寸

螺纹规格

G 3/4B

G1B

G1 1/4B

G1 1/2B

G2B

螺纹长度(mm)

12

12

12

13

13

管接头尺寸

管接头长度(mm)

43

50

58

58

59

螺纹规格

R1/2

R3/4

R1

R1 1/4

R1 1/2

螺纹长度(mm)

15

16

18

20

22

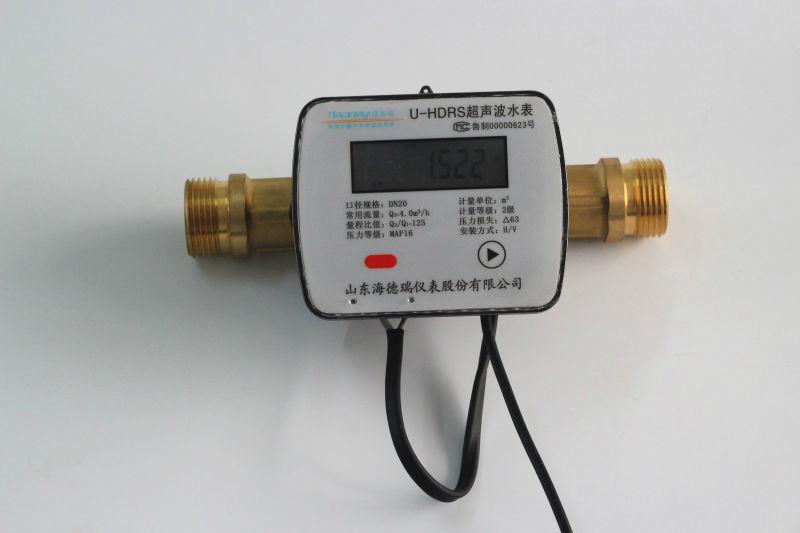

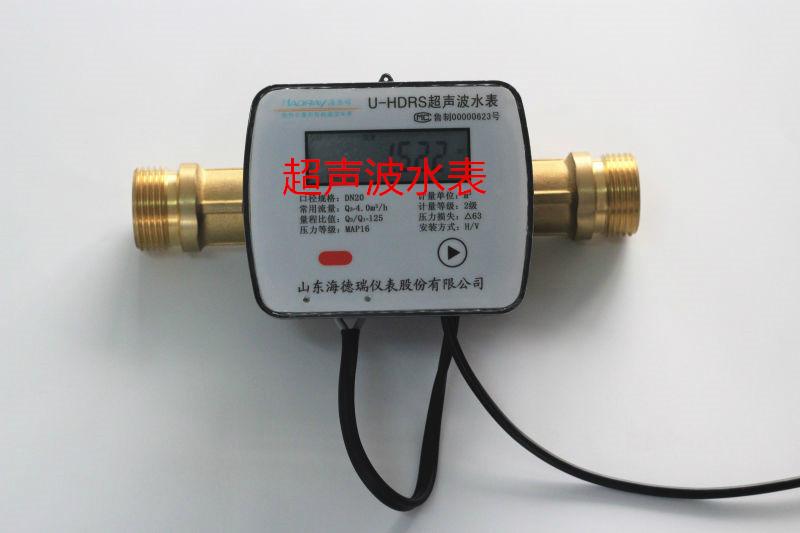

超声波水表 1超声波水表 2超声波水表 3超声波水表 4
