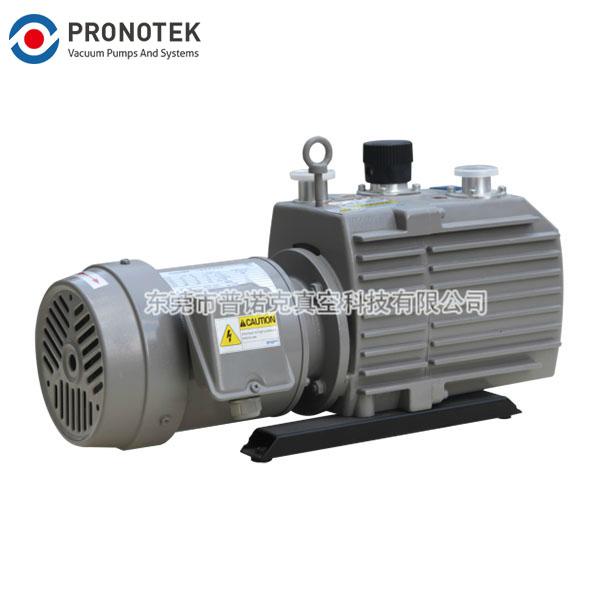

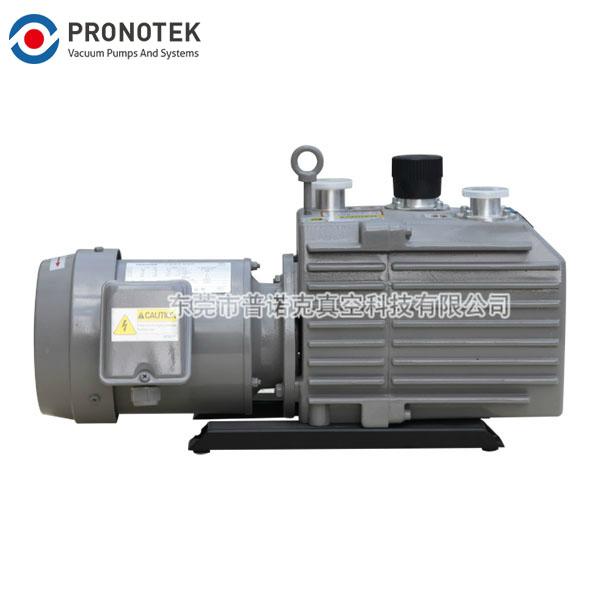

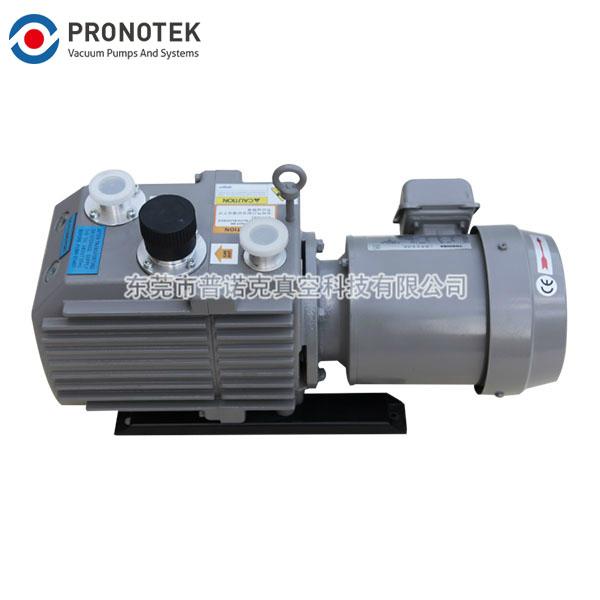

双级旋片式真空泵结构特点：

1. 采用第一缸体外放置方式，散热快
2. 采用无弹簧旋片
3. 采用强制供油方式，稳定的排气性能
4. 采用油压式油逆止结构，解决了停电或意外停泵泵油逆流进泵体内造成再启动困难
5. 采用可变油量方式，扩大了油量指示范围

旋片式真空泵的组成：

旋片式真空泵主要由定子、转子、旋片、定盖、弹簧等零件组成。其结构是利用偏心地装在定子腔内的转子和转子槽内滑动的借助弹簧张力和离心力紧贴在定子内壁的两块旋片，当转子旋转时，始终沿定子的内壁滑动。

旋片式真空泵结构原理：

真空泵油封式旋片泵。泵本身带有防返油阀、气镇阀（选配）、出口过滤器、回油线路和和油冷却回路。泵由直联法兰电机驱动。

安装在泵体中的偏心转子）有三块叶片，它们把泵分成三个隔室，每个隔室的容积随转子的旋转周期性的变化。

当转子旋转时，抽空腔的进气部分容积扩大，将气体从进气口吸入，气体经过空气滤芯，打开的防返油阀进入腔泵。当转子进一步旋转，叶片从吸入口将泵腔部分分开。这部分泵腔容积减少，气体被压缩。气体在略高于大气压时经过排气阀从泵腔排出。

油在注入泵腔起密封、润滑和泵冷却的作用。压缩气体夹带的油在油箱内由于折转而被初步捕集。而后在出口油雾分离器中被彻底过滤。于是，排气中油含量下降至低于可见程度。

注：RH系列泵不能抽空侵蚀性、腐蚀性、易燃或易爆气体。

东莞市普诺克真空科技有限公司是一家具有研发、制造及销售服务综合能力的旋片真空泵生产厂商，主要旋片式真空泵系列产品有：单级旋片式真空泵、C系列双级旋片真空泵、D系列双级旋片真空泵。
