美菲特M1290-2D 4路SDI 2K超高清音视频采集卡

美菲特M1290-2D 4路SDI 2K超高清音视频采集卡
型号：美菲特M1290-2D
品牌：美菲特
原产地：中国
类别：电脑、影音数码 / 电脑配件 / 插卡类
标签︰SDI采集卡 , 视频采集卡 , 录直播采集卡
单价： ¥9800 / 块
最少订量：1 块
发送查询

产品描述

美菲特M1290-2D 4路SDI 2K超高清音视频信号采集+2路SDI 2K超高清信号输出卡，可以同时采集4路SDI 2K超高清音视频信号,同时输出2路 SDI 2K超高清信号，采集下来视频能达到2K:2048*1080，输出的分辨率也能达到2K 2048*1080 PCI-E2.0 X4 ，采集卡上有6个转接口（转SDI的转接口），输入接口支持SD/HD/3G SDI,输出接口支持SD/HD/3G SDI，配件：6条HD-BNC转BNC转接线。尺寸：140mm x 91mm(不含PCIe挡板)


产品特点：
1：输入最大分辨率支持 2K:2048*1080 60HZ ，输出最大分辨率支持2K:2048*1080 60HZ
2：免费提供完整的SDK二次开发包，方便用户较快地集成到现有的系统中，带多种语言的SDK开发包，支持C# VB C++ JAVA HTML5 webRTC等，同时支持微软标准的Directshow进行开发。
3：免费赠送公司采集软件Capture ExpressV2.1 ，支持第三方软件：OBS 、AMCAP、Potplayer等，同时可支持大部分Windows上的多媒体视频软件或流媒体软件。还可以支持国内大多数视频会议软件、视频直播软件、P2P采集端软件，如：上海华平的AVCON视频会议系统、北京威速V2 Conference视频会议、网动、红杉树等等知名品牌的视频软件。
4：采集时占用电脑CPU较低，采集超低延迟。
5：支持操作系统：
Windows 7/8/8.1/10/2008/2008 R2/2012 (x86 & x64)
Linux (基于 V4L2，支持 x86，x64 & ARM 架构)


技术规格

支持的操作系统 · Windows 7/8/8.1/10/2008/2008 R2/2012 (x86 & x64)
· Linux (基于 V4L2，支持 x86，x64 & ARM 架构)
支持的 APIs · Windows
o DirectShow
o DirectKS
o Wave API/DirectSound/WASAPI
· Linux
o V4L2
o ALSA
支持的软件 · VLC
· VirtualDub
· OBS
· XSplit
· vMix
· VidBlaster
· Wirecast
· Microsoft Media Encoder
· Adobe Flash Media Encoder
· 任何其它使用 DirectShow 或 V4L2 编程接口的编码或流媒体软件
输入接口 · 4x HD-BNC
o SD/HD/3G SDI
输出接口 · 2x HD-BNC
o SD/HD/3G SDI
主机接口 · PCIe Gen2 x4
视频采集输入特性 · 集成电缆均衡，HD-SDI信号传输距离最长可达 230 米
· 支持 SD/HD/3Ga/3Gb/3Ga-DL/3Gb-DS 标准
· 支持 2K (2048×1080）模式 支持 RGB 4:4:4，YCbCr 4:4:4，YCbCr 4:2:2 色彩采样
· 支持 3Gb-DL, 可分别将输入通道 1，2 或 3，4 组合为双链路输入
· 支持 10/12-bit 的色彩深度
· 支持提取 SMPTE 352 有效负荷识别符
· 支持 16 通道的音频通道，可达 48KHz
· 支持提取音频形成信息和通道状态数据
· 支持时间码解出
· 支持 ANC 数据获取
· 对 3Gb-DS 有限的支持: 只能采集第一个流
视频采集数据格式 · 视频数据分辨率最高可支持 2048×1080 像素
· 支持 4:2:0 8-bit 输出格式: NV12、I420、YV12
· 支持 4:2:2 8-bit 输出格式: YUY2、YUYV、UYVY
· 支持 4:4:4 8-bit 输出格式: V308、IYU2、V408、BGR24、BGR32
· 支持 4:4:4 10-bit 输出格式: V410、Y410
· 可通过 Flex I/O SDK (基于 DirectKS 的版本) 支持更多的输出格式
视频采集处理功能 · 使用两条视频处理流水线，每条流水线的处理带宽可达 180M 像素/s
· 完全达到 10-bit 视频处理
· 视频剪裁
· 视频缩放
· 视频去隔行
o 两场行交错
o 两场混合
o 仅顶场
o 仅底场
· 视频宽高比变换
o 自动或手动选择输入视频宽高比
o 自动或手动选择输出视频宽高比
o 三种宽高比变换模式: 忽略 (各向异性)、剪裁、填充 (上下或左右填充黑边)
· 视频色彩空间转换
o 自动或手动选择输入色彩空间和量化范围
o 自动或手动选择输出色彩空间、量化范围和饱和度范围
o 支持 RGB、YCbCr 601、YCbCr 709、YCbCr 2020 色彩空间
o 支持有限或完整的量化范围
o 支持有限、完整和扩充色域的饱和范围
· 视频帧率变换
· 视频 OSD 合成
o 支持 PNG 格式 OSD 画面 (最大画幅为 2048×2160)
o 通过 SDK 支持动态加载 RGBA OSD 画面
视频采集多输出流支持 · 对于任一路输入信号可输出任意路输出流
· 可以对每一路输出流单独设置剪裁、宽高比、色彩空间、分辨率、帧率、去隔行方式、
· 色彩调节、OSD 等属性。
视频采集 SG-DMA · 在 PCIe 2.x 的系统中每路 DMA 带宽可达约 400MB/s
· 在 PCIe 1.x 的系统中每路 DMA 带宽可达约 200MB/s
· 支持自动检测 Intel GPU 块状图像表面
· 支持 AMD GPU 的 DirectGMA
· 支持 Nvidia GPU 的 GPUDirect
视频回放输出特性 · 集成电缆驱动器，HD-SDI信号传输距离最长可达 230 米
· 支持 SD/HD/3Ga/3Gb/3Ga-DL/3Gb-DS 标准
· 支持 2K (2048×1080）模式
· 支持 RGB 4:4:4，YCbCr 4:4:4，YCbCr 4:2:2 色彩采样
· 支持 3Gb-DL, 可将两个输出通道组合为一路双链路输出
· 支持 10/12-bit 的色彩深度
· 支持 16 通道的音频通道，可达 48KHz
· 支持时间码输出
· 支持用户自定义 ANC 数据输出
视频回放格式 · 视频数据分辨率最高可支持 2048×1080 像素
· 支持 4:2:0 8-bit 输出格式: NV12、I420
· 支持 4:2:2 8-bit 输出格式: YUY2、UYVY
· 支持 4:4:4 8-bit 输出格式: V308、IYU2、V408、BGR24、BGR32
· 支持 4:4:4 10-bit 输出格式: V410、Y410
视频回放处理功能 · 视频处理率流水线的处理带宽可达 180M 像素/s
· 完全达到 10-bit 视频处理
· 视频缩放
· 视频宽高比变换
o 自动或手动选择输入视频宽高比
o 自动或手动选择输出视频宽高比
o 三种宽高比变换模式: 忽略 (各向异性)、剪裁、填充 (上下或左右填充黑边)
· 视频色彩空间转换
o 自动或手动选择输入色彩空间和量化范围
o 自动或手动选择输出色彩空间、量化范围和饱和度范围
o 支持 RGB、YCbCr 601、YCbCr 709、YCbCr 2020 色彩空间
o 支持有限或完整的量化范围
o 支持有限、完整和扩充色域的饱和范围
· 视频帧率变换输出或直接输出
视频回放 SG-DMA · 在 PCIe 1.x 的系统中每路 DMA 带宽可达约 400MB/s
· 在 PCIe 2.x 的系统中每路 DMA 带宽可达约 600MB/s
· 支持 AMD GPU 的 DirectGMA
· 支持 Nvidia GPU 的 GPUDirect
一机多设备 · 支持同一个系统中安装多片卡
· 板载拨码开关，从 0 到 F，提供 16 个编号，用于对卡进行编号
· 当拨码开关设定 1 时，系统硬件设备树中将显示：“01：Flex I/O 4i2o”，以此类推
· 在用户软件中显示的视频音频设备也将包含卡的编号
支持超低延迟 · 64 行视频延迟
· 通过 SDK 实现部分完成通知模式
时间戳和 A/V 同步 · 基于硬件实现的 100ns 高分辨率时钟
· 音频帧 (192 个音频采样) 和视频帧都被硬件时钟标记到达采集卡的时间戳
· 硬件时钟可跨卡同步 (通过 SDK 实现)
SDK · Flex I/O SDK for DirectShow 为开发者提供了快速的整合采集卡扩展特性的途径 (Windows)
· Flex I/O SDK for DirectKS 可以为开发者提供最大的灵活性和最高的性能 (Windows)
Windows 驱动程序自定义修改 · 所有的选项都可以通过注册表进行三级的管理：所有设备，特定型号和特定设备
· 视频、音频、十字交叉过滤器名称可通过注册表定制
固件升级 · 在同一系统中的多片卡可以同时升级
· 当采集卡未被占用时无需关闭电源即可完成卡的升级
· 安全升级，升级过程中出现断电、系统崩溃等异常情况后固件会自动恢复至出厂版本
· （仅适用于 1.21 及更高版本的固件）
LED 指示灯 · LED 灯的状态显示了每一路的工作状态: 空闲，输入信号已锁定，内存错误或 FPGA 配置错误
尺寸 · 全高 PCIe x4 扩展卡
· 140mm x 91mm (不含 PCIe 挡板)
功耗 · 12V 电源的最大电流: TBD
· 3.3V 电源的最大电流: TBD
· 最大功耗： TBD
工作环境 · 操作温度：0 到 40 摄氏度
· 保存温度：–20 到 70 摄氏度
· 相对湿度：5% 到 90% (非冷凝状态)


产品接口




产品特性

通用

采集

回放






产品配件



HD-BNC转BNC转接线 x6


应用领域
1、教育课件录制、多媒体录播录像、会议录制、视频会议，远程教育培训;
2、大屏幕拼接、电视墙行业、虚拟演播室、虚拟现实、工控、 机等设备;
3、安检 X 光机、雷达图像信号、VDR纪录仪;
4、医疗 X 光机、CT机、胃肠机等;

付款方式︰电议

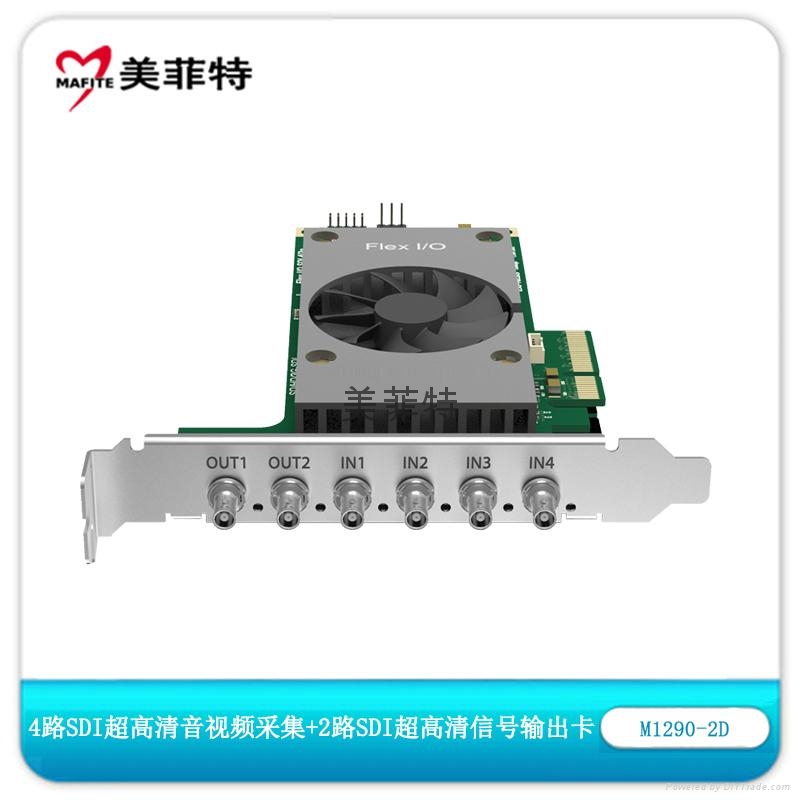

美菲特M1290-2D 4路SDI 2K超高清音视频采集卡 1美菲特M1290-2D 4路SDI 2K超高清音视频采集卡 2
