型号: | 40*40*25 |
---|---|
品牌: | 恒润 |
原产地: | 中国 |
类别: | 工业设备 / 环保设备 / 污水处理设备 |
标签︰ | 玻璃钢格栅 , 玻璃钢格栅盖板 , 北京玻璃钢格栅板 |
单价: |
¥100
/ 件
|
最少订量: | 10 件 |
车间格栅盖板具有轻质、高强、防腐阻燃、稳固防滑、绝缘隔热、耐冲击、耐老化、耐侯性好且易于切割、安装及使用期长、免于维护等热点

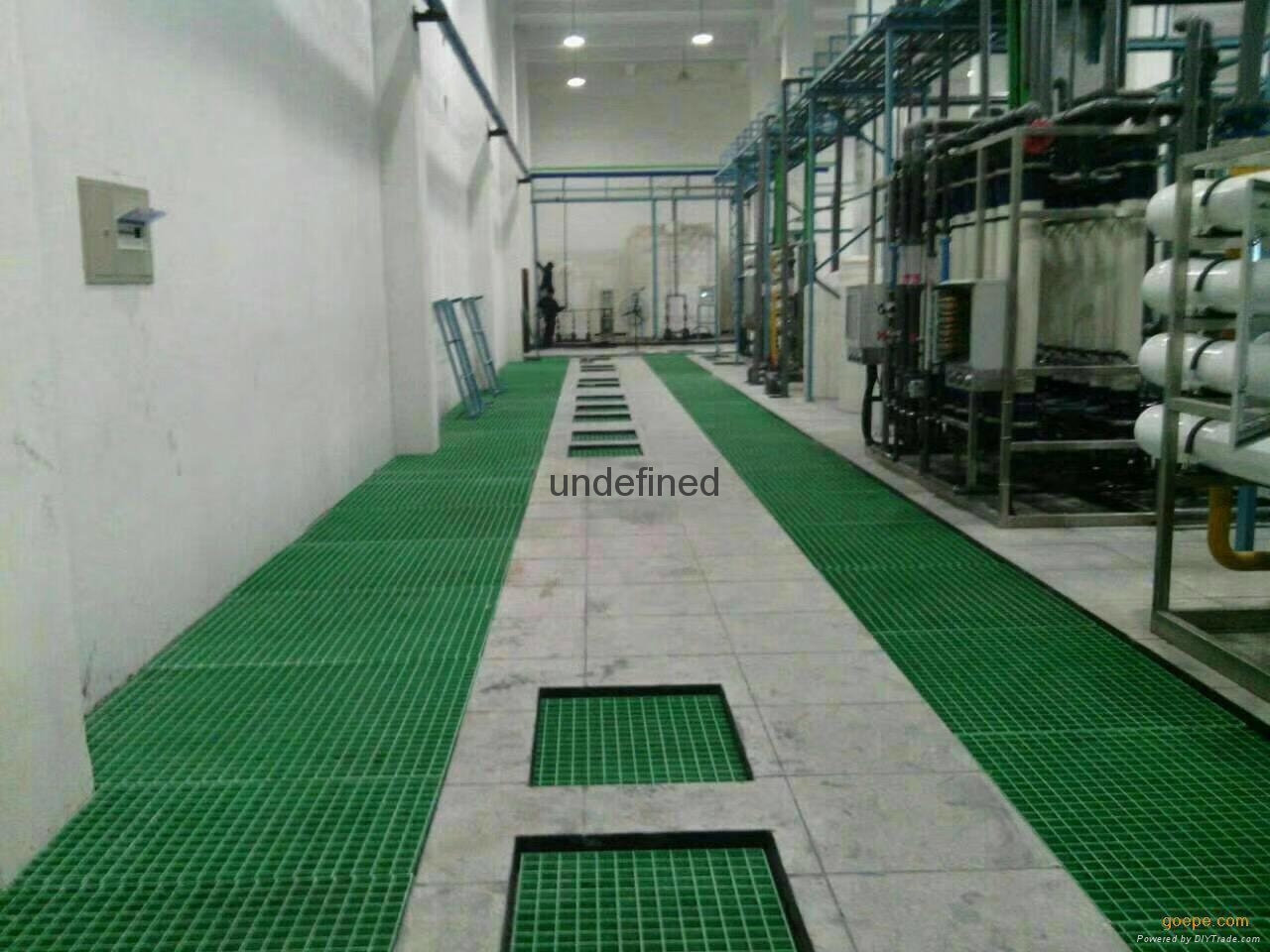

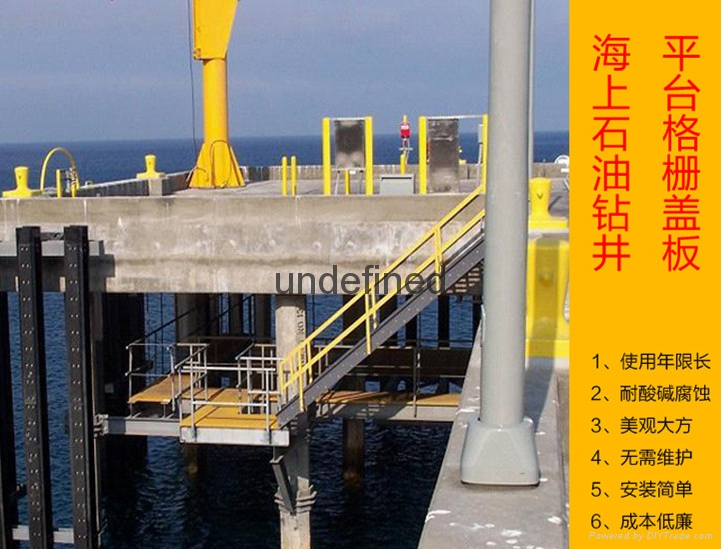

广泛应用于石油、化工、核电站、发电厂、电镀、造纸、酿酒、制药、冶金、食品加工厂、交通运输、纺织印染、废水处理、海洋侦探等行业的工作平台、设备平台、人行走道、楼梯踏板、壕沟盖板、护栏、围栏、货架、过桥板、滤板、填料支架等
整板集中负载及均布负载数据表
1007x3007x40(mm),方格为40x40(mm) |
||||
支撑距离 (mm) |
中小荷载KGS 宽 度90cm |
形变 (mm) |
均布荷载 KG/SQM |
形变 (mm) |
1000 |
558 |
860 |
||
900 |
690 |
1172 |
||
600 |
2137 |
5830 |
1007x3007x25(mm),方格为40x40(mm) |
||
支撑距离(mm) |
整板中心负载1% 形变下载荷(KGS) |
均布负载1%形变 下载荷(KGS/SQM) |
250 |
||
500 |
830 |
5200 |
750 |
460 |
1270 |
1000 |
305 |
492 |
1007x3007x25(mm),方格为25x100(mm) |
||
支撑距离(mm) |
整板中心负载1% 形变下载荷(KGS) |
均布负载1%形变 下载荷(KGS/SQM) |
250 |
1300 |
|
500 |
380 |
3130 |
750 |
207 |
835 |
1000 |
160 |
335 |
1220x3660x38(mm),方格为38x38(mm) |
||
支撑距离(mm) |
整板中心负载1% 形变下载荷(KGS) |
均布负载1%形变 下载荷(KGS/SQM) |
457 |
8503 |
|
610 |
900 |
3592 |
762 |
660 |
1710 |
914 |
570 |
1075 |
1067 |
418 |
685 |
1219 |
318 |
464 |
1220x3660x50(mm),方格为50x50(mm) |
||
支撑距离(mm) |
整板中心负载1% 形变下载荷(KGS) |
均布负载1%形变 下载荷(KGS/SQM) |
610 |
1558 |
6328 |
762 |
1000 |
3226 |
914 |
704 |
1881 |
1067 |
581 |
1173 |
1219 |
504 |
782 |
注:1、以上数据仅供参考,不作为使用时的保证
2、4mm防滑盖板格栅将增加15%左右的强度
车间格栅盖板安装配件
“L”型夹具用于格栅与支架材料的特殊定位连接
“M”型夹具用于格栅与支架材料的定位连接
“C”型夹具用于两片格栅边与边的连接使平台具有良好的整体性能
