横河EJA438W-EASG2B-AA02-92DA压力变送器
法兰压力变送器横河EJA438W-EASG2B-AA02-92DA采用单晶硅谐振式传感器技术，适用于测量高低温、高真空、高粘度及易结晶介质的流量、液位、密度和压力，将差压转换成4～20mA DC电流信号输出，可测量、显示或远程监控静压，具有快速响应、远程设定、自诊断等功能。
EJA-E 系列产品提供BRAIN、 HART/HART(1~5VDC低功耗型）、 FF现场总线及PROFIBUS PA等通讯协议,标准配置通过SIL 2安全认证。

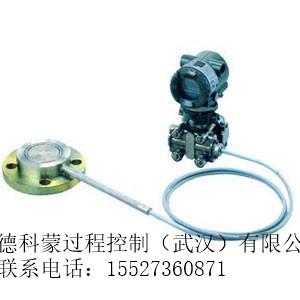

法兰压力变送器横河EJA438W-EASG2B-AA02-92DA
规格
1.测量量程和范围
?膜盒H
量程25~500?kPa，范围-100~500 kPa
?膜盒A?
量程 0.06~3.5MPa，范围-0.1~3.5MPa
膜盒B,平法兰
量程 0.46~16MPa，范围-0.1~16MPa
膜盒B,凸法兰
量程 0.46~7MPa，范围-0.1~7MPa
 （测量范围在法兰额定压力内。）
2.参考精度
±0.2%
3.输出
 4~20mA HART/BRAIN(输出信号代码D&J)
带数字通讯的二线制， 4～20mA DC输出， 可设定成线性或者平方根。 BRAIN或HART FSK协议加载在4～20mA信号上,输出范围： 3.6mA～21.6mA。
如需符合NAMUR NE43，可通过选项代码C2或C3预先设定输出限制。
1~5V HART（输出信号代码Q)
三线或四线制1~5V低功耗型可设定线性或平方根。
HART协议加载在1~5V信号上， 输出范围0.9~5.4VDC

4.环境温度
-40～60°C(-40～140°F)
-30～60°C(-22～140°F)带LCD显示
（环境温度必须在封入液的工作温度范围内 ）
5.过程温度和工作压力

6.环境湿度
0～100% RH

7.电源电压
4~20mA HART/BRAIN(输出信号代码D&J)
10.5～42V DC 普通型和隔爆型
10.5～32V DC 带避雷器(选项代码/A)
10.5～30V DC 本安， n型，非易燃型
数字通讯(BRAIN和HART)：最小16.6V DC
1~5V HART(输出信号代码Q)
9~28V DC 普通型和隔爆型
电源消耗:0.96~3mA， 27mW
8.外壳
低铜铸铝合金，聚氨酯漆，深海苔绿色油漆(蒙塞尔0.6GY3.1/2.0)，或ASTM CF-8M不锈钢

9.防护等级
IP66/IP67， NEMA 4X
10.防爆规格
NEPSI,FM,ATEX,CSA,IECEx Scheme
11.重量
平法兰型: 7.1 kg (15.7 lbs)
(3-inch ANSI Class150法兰， 5米毛细管，无内置显示表和安装支架)

(4-inch ANSI Class150法兰， 5米毛细管，隔膜凸出长度(X2=100mm;无内置显示表和安装支架)
放大器外壳代码为“2”时，重量增加1.5kg (3.3lb) 。
