碗扣式钢管脚手架构件试验机GB 24911-2010

碗扣式钢管脚手架构件试验机GB 24911-2010
型号:WDW
品牌:济南华衡
原产地:中国
类别:电子、电力 / 仪器、仪表 / 试验机
标签︰JGT503-2016 , GB 24911-2010 , 钢管扣件试验机
单价: ¥108000 / 件
最少订量:1 件

产品描述

碗扣式钢管脚手架构件试验机GB 24911-2010碗扣式钢管脚手架结构力学性能试验方法

一、机构介绍

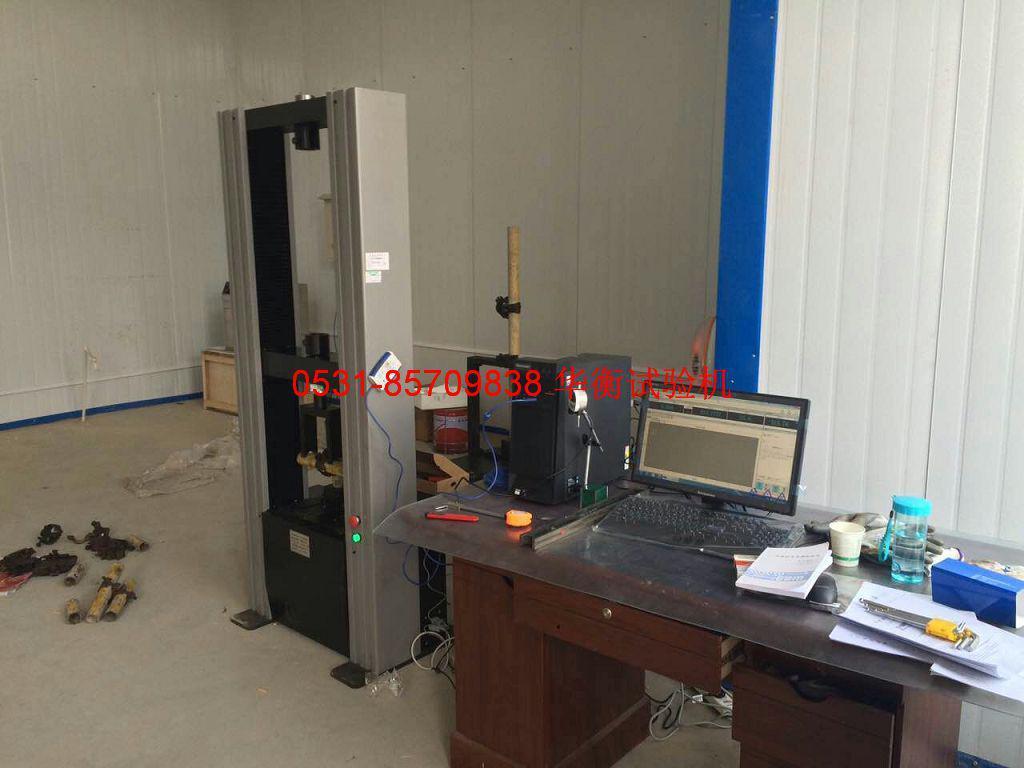

碗扣式钢管脚手架构件试验机由主机、计算机控制系统及附具组成。符合GB 24911-2010《碗扣式钢管脚手架构件中的各项要求。

碗扣式钢管脚手架构件试验方法

1.上碗扣强度

2.下碗扣焊接强度

3.横杆接头强度

4.横杆接头焊接强度

5.可调支座抗压强度

可选试验项目

1、安全网力学辅具

2、安全带力学辅具

3、钢管扣件钢管抗拉辅具

4、其他拉伸、压缩、弯曲、剪切辅具

二、依据标准

  1)GB/T2611-2007《试验机通用技术要求》

  2)GB/T228-2010《金属材料室温拉伸试验方法》

  3)GB/T16491-2008《电子万能压力试验机》

  4)JJF1103-2003《万能试验机计算机数据采集系统评定》

  5)GB/T16825-1997《拉力试验机检验》

  7)JJG139-2014《拉力压力和万能试验机》

  9)GB 24911-2010《碗扣式钢管脚手架构件》

三、主要技术指标

1.最大试验力:150kN;

2.试验机等级:1级;

3.试验力测量范围:2%—100%FS

4.试验力示值相对误差:示值的±0.5%以内;

5.试验力分辨力:最大试验力的1/±300000(全程分辨力不变);

6.变形测量范围:1%-100%FS;

7.变形示值相对误差:示值的±0.5%以内;

8.变形分辨力:最大变形量的1/±300000;

9.位移示值相对误差:示值的±0.5%以内;

10.位移分辨力:0.01mm;

11.力控速率调节范围:0.005-5%FS/S;

12.力控速率相对误差:设定值的±1%以内;

13.变形速率调节范围:0.02—5%FS/S;

19.有效拉伸空间:600mm

20.有效压缩空间:600mm

21.有效试验宽度:400mm;

22.主机外型尺寸(长×宽×高):约790*490*2200mm;

23.电源:220V±10% 50HZ,2kW;

24.主机重量:约600kg。

 试验方法步骤简述



GB/T24911-2010《碗扣式钢管脚手架构件》力学性能试验方法

上碗扣抗拉

碗扣抗拉

试验力P由0KN加至15KN后完全卸载,再由0KN加至30KN,此加荷保持2min,各部分无损坏

下碗扣强度

碗扣焊接强度

试验力P由0KN加至30KN后完全卸载,再由0KN加至60KN,此加荷保持2min,各部分无损坏

横杆接头强度

碗扣横杆强度

试验力P由0KN加至25KN后完全卸载,再由0KN加至50KN,此加荷保持2min,各部分无损坏

横杆接头焊接强度

碗扣横杆接头强度

试验力P由0KN加至10KN后完全卸载,再由0KN加至25KN,此加荷保持2min,各部分无损坏

可调支座抗压

碗扣可调支座抗压强度

试验力P由0KN加至50KN后完全卸载,再由0KN加至100KN,此加荷保持2min,各部分无损坏





济南华衡试验设备有限公司,姜经理 联系电话:13001732091  0531-85709838   QQ:61550583

碗扣式钢管脚手架构件上碗扣强度试验机

碗扣式钢管脚手架构件下碗扣焊接强度试验机

碗扣式钢管脚手架构件横杆接头强度试验机

碗扣式钢管脚手架构件横杆接头焊接强度试验机

碗扣式钢管脚手架构件可调支座抗压强度试验机
