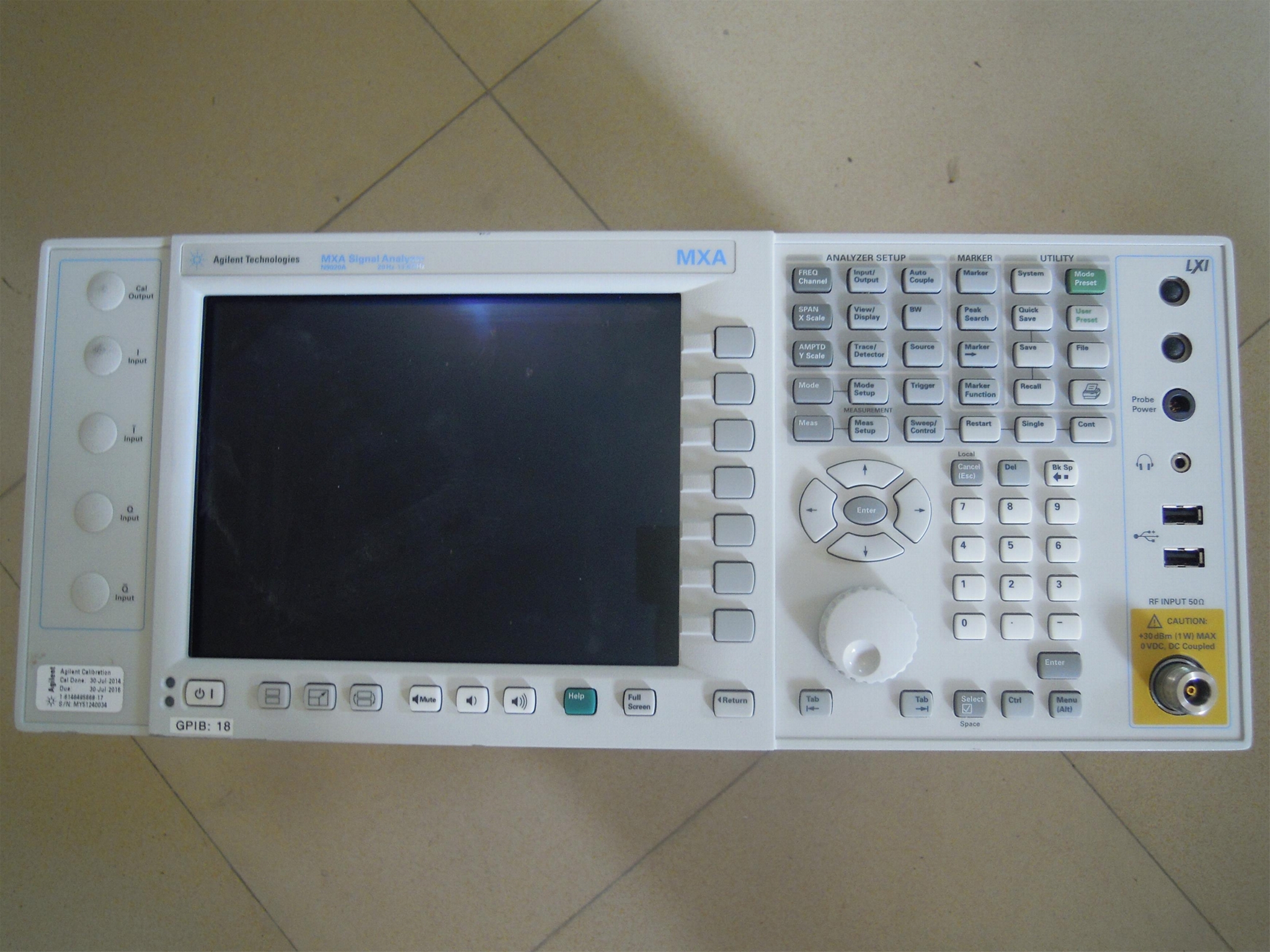

N9020A MXA 信号分析仪，10 Hz 至 26.5 GHz

主要特性与技术指标

功能

10 Hz 至 3.6、8.4、13.6 或 26.5 GHz；使用是德/安捷伦科技智能混频器可将频率扩展到 110 GHz，使用其他厂商的混频器可扩展到高达 1.1 THz

25 MHz（标配）、40、85、125 或 160 MHz 分析带宽

新设备标配的选件 B40、DP2 或 MPB 可提供快速扫描功能；选配的选件 FP2 可提供快速功率测量功能

实时频谱分析仪功能，可以 100％ 截获持续时间最短达 3.57 μs 的信号

性能

± 0.23 dB 绝对幅度精度

-114 dBc/Hz 相位噪声，10 kHz 偏置时；+20 dBm 三阶截获（TOI）

-166 dBm 显示的平均噪声电平（DANL），使用前置放大器；使用本底噪声扩展功能（选件 NFE），可进一步改善 10 dB

-78 dB W-CDMA ACLR 动态范围（噪声校正功能启动）

测量应用和软件

支持超过 25 种测量应用软件，包括蜂窝通信、无线连通性、数字视频和通用测试

MXA 内部运行的 89600 VSA 软件可执行超过 75 种信号格式的先进信号分析

MATLAB 数据分析软件可执行通用数据分析、显示和自动测量

标配包括 Keysight PowerSuite 一键式功率测量

自动测试和通信接口

符合 LXI 标准，并支持 SCPI 和 IVI-COM

USB 3.0、1000Base-T LAN、GPIB

通过 PSA、8566/68 和 856x 可实现远程编程语言兼容性

通用的 X 系列用户界面/开放式 Windows 7 操作系统（标配）

描述

使用 N9020A MXA 加速无线测试

MXA 能够帮您加快新型无线器件的开发速度，使之尽快投入制造，提前推入市场。它的多功能特性有利于进行快速调整，以满足不断提高的测试要求，还可支持多种制式、新老产品和器件。

实时频谱分析功能作为新型和现有 MXA 的升级选件，帮助您在日益复杂的信号环境中捕获和分析最罕见的信号。结合 160 MHz 宽带分析带宽，MXA 支持您对新一代无线通信和连通性信号进行精确分析。

N9020A MXA 信号分析仪是 X 系列频谱分析仪中的一员
