FQC系列IP67级卡口快速插拔防水圆形电连接器

FQC系列IP67级卡口快速插拔防水圆形电连接器
型号:FQC
品牌:KP
原产地:中国
类别:电子、电力 / 电子元器件 / 端子、连接器
标签︰FQC系列插头 , 防水电连接器 , 防水航空插头
单价: -
最少订量:3 件
发送查询

产品描述

 FQC系列防水型圆形电连接器是FQ系列产品的改进型,体积小,重量轻,外卡口快速连接,零件由铝棒或铜棒车加工制造(非铝压铸件),耐环境,防水、防盐雾、防霉菌,操作使用简便。防护等级IP67.产品的安装尺寸及接点型谱等同FQ和Q系列产品并可以互换。插针、插孔引线采用焊接式,产品被广泛使用于各种电子仪器、 电子、电气设备间有防水要求的电连接中。产品参照标准GJB598要求制造。产品针、孔可以根据您的要求互换.符合CE,Rohs。我司FQC系列获得的专利号有:ZL201220380976.2; ZL201420639646.3; ZL201420639711.9;ZL201420639680.7。

型号命名

           FQC/ 14 -/  5 /  Z / K /- 6

           1 /  2 / 3 /  4 / 5 /  6

     1.主称代号:    FQC型防水圆形电连接器

    2.壳体号:    14,18,24,30

    3.芯数:       1,2,3,4,5,6,7,9,10,12,13,19,26,32,42,55

    4.电连接器类别:T:插头(TR:90º弯插头),TA:压线板式插头,Z:方形插座,Z2:O型圈防水方形插座,ZY:前装式圆形插座,箱体内用大螺母固定,PZ:后装式圆形插座,箱体外用大螺母固定.ZP:对接式方形插座; ZPA:对接式压线板式方形插座;ZPY: 对接式圆形插座; ZPYA: 对接式压线板式圆形插座;

5.接触件类型:   K:插孔,J:插针

6.尾部电缆可选规格:5,6,7,8,10,12,14,16,18

技术指标

         能在1米水深经受30分钟的试验产品内部不进水(IP67)

工作温度

相对湿度

工作气压

振     动

碰     撞

-55°C~+85°C

40°C时达(90~96)%

达4.4KPa

10~200Hz,150m/s²

490m/s²



  工作电流

  工作电压

   接触电阻

  机械寿命

  2A(10A,25A,40A)

 110V/250V/400V

  ≤10 mΩ/5mΩ/2.5mΩ

   500

工作环境

耐电压(400V/250V/110V)

绝缘电阻(400V/250V/110V)

正常

2000V/1500V/1000V

≥5000MΩ/1000MΩ

潮湿

1000V/750V/500V

≥100MΩ/20MΩ/10MΩ

低气压

300V/250V/180V

-



接点型谱表

型号

芯数

插针直径Ø及电流

型号

芯数

插针直径Ø及电流



FQC14

2,3

1.5 ,10A/400V



FQC24

2,3

3.5, 50A/400V

4

1.5 ,10A/250V

4,6

2.5, 25A/400V

5,6,7

1.0, 3A/250V

4A,6A

3.0, 40A/250V

9,10

0.8, 2A/110V

10

1.5,10A/400V

13

0.7, 1A/110V

19

1.0 ,3A/250V

FQC24

1

1.5,10A/3000V

26

1.0 ,3A/110V

FQC18

1

1.5,10A/2000V

FQC30

2

5.5 ,95A/400V

1A

5.5,95A/400V

9

2.5 ,25A/400V

2

2.5, 25A/400V

16

2.0, 16A/400V

3,4

1.5, 10A/400V

32

1.0 ,3A/400V

5,6,7

1.5, 10A/250V

42

1.0 ,3A/250V

12

1.0 ,3A/250V

55

1.0 ,2A/110V

订货请注明:产品完整的名称、型号、数量、发货日期、收货地址、收货人全称等及您的附加要求。



付款方式︰T/T

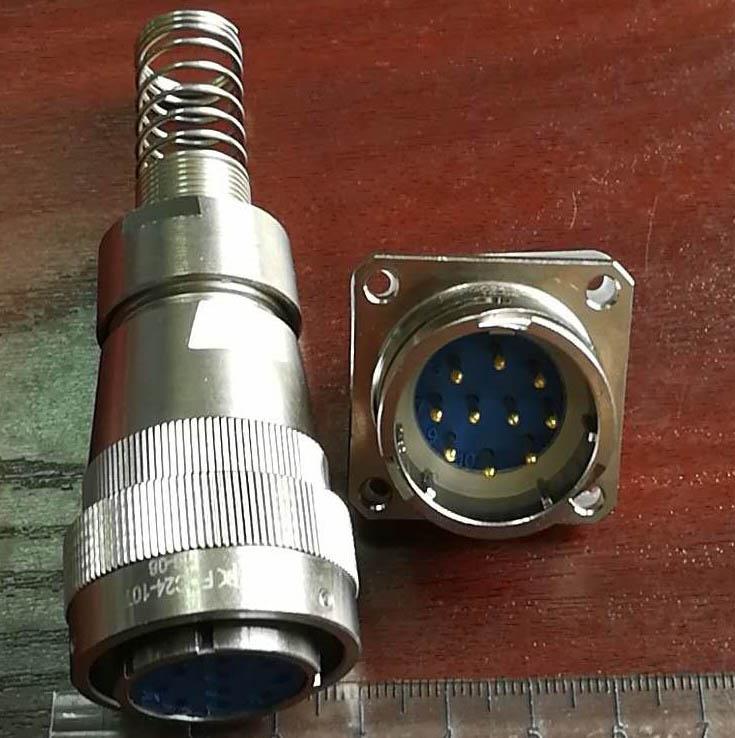

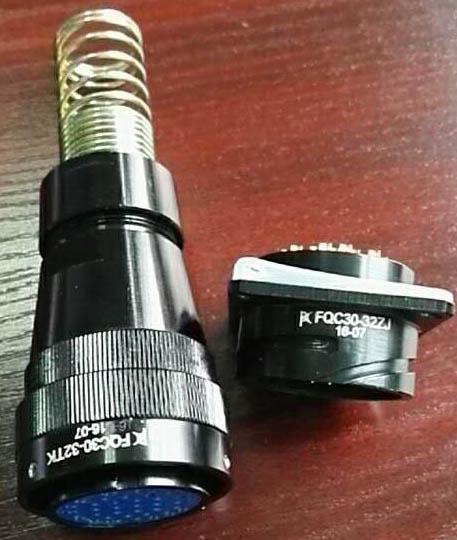

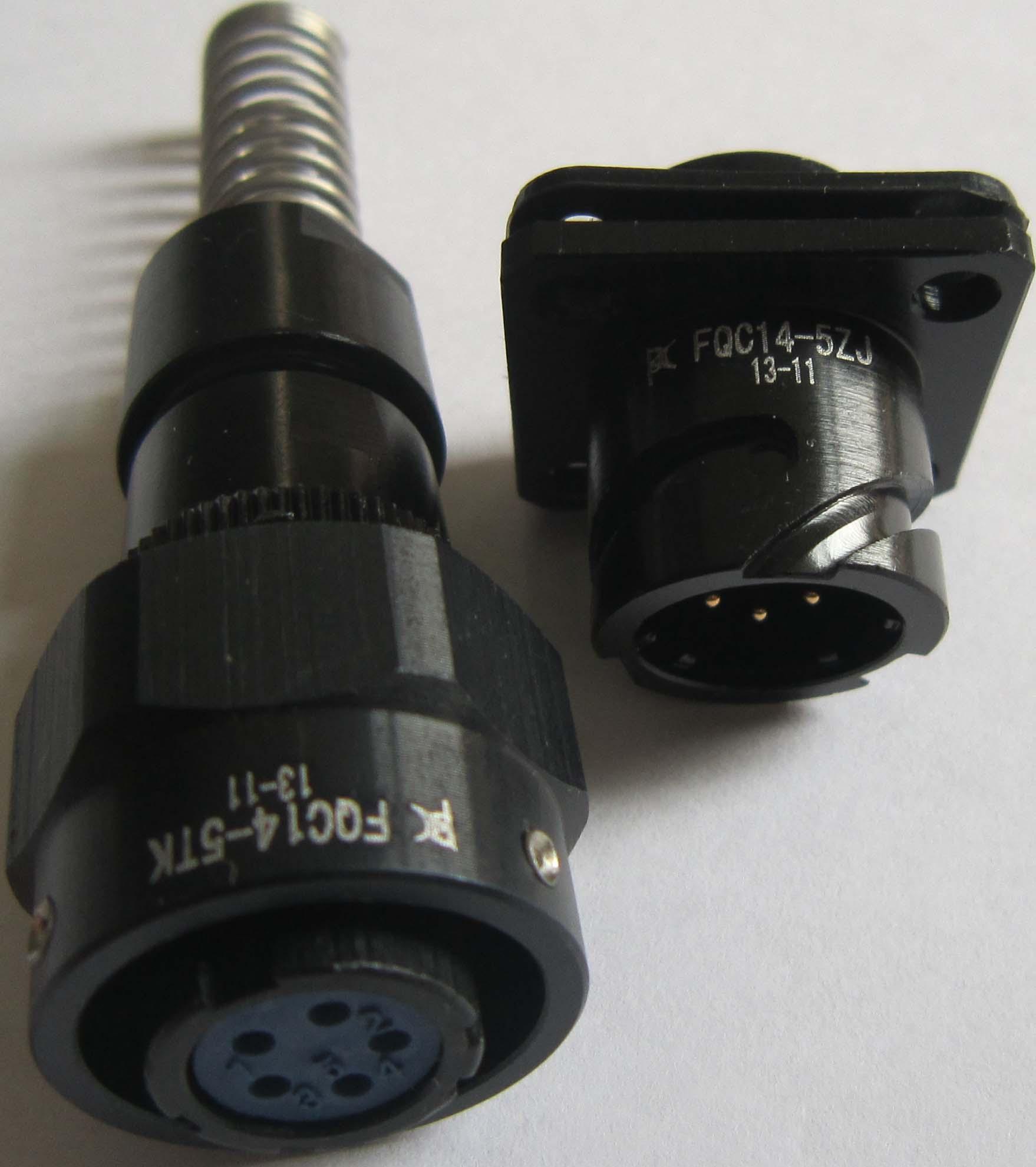

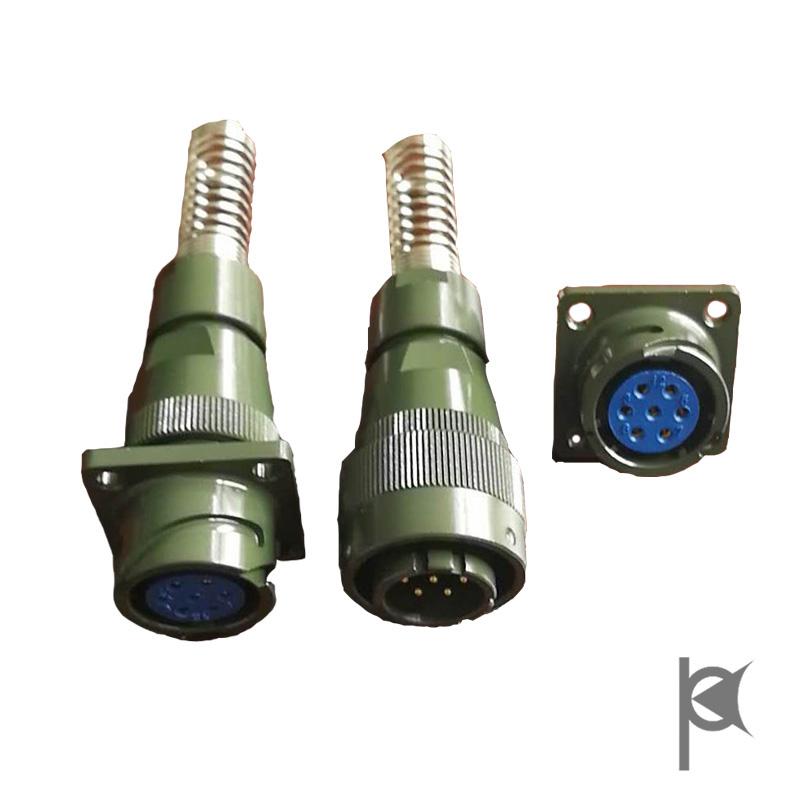

FQC系列IP67级卡口快速插拔防水圆形电连接器 1FQC系列IP67级卡口快速插拔防水圆形电连接器 2FQC系列IP67级卡口快速插拔防水圆形电连接器 3FQC系列IP67级卡口快速插拔防水圆形电连接器 4FQC系列IP67级卡口快速插拔防水圆形电连接器 5
