检测方式

漫反射型

    回归反射型(带M.S.R.功能)

产品型号

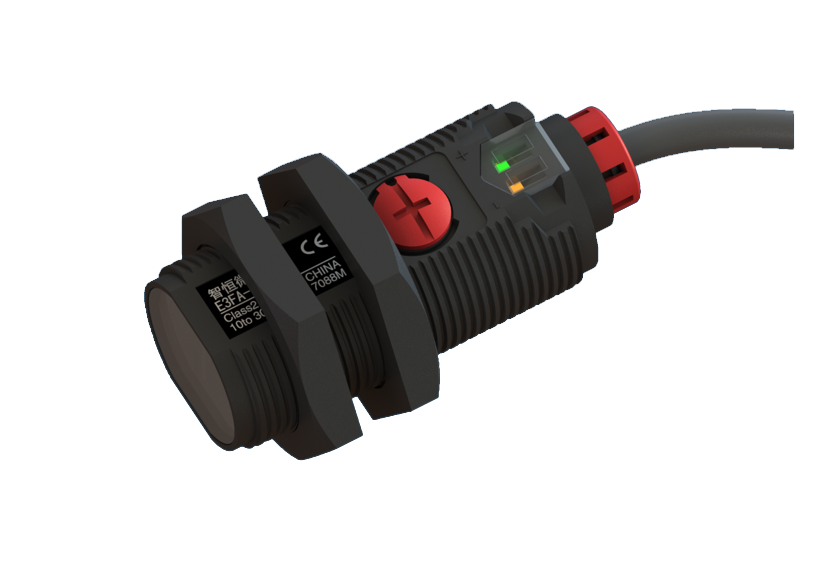

E3FA-DN12   2M

E3FA-RN11   2M

检测距离

0~0.5m

0~4m

标准检测物体

100*100mm白纸

不透明体：ф75 mm以上

差动距离

检测距离的20%以下

—

光源(光波长)

红光（624nm）

红光（624nm）

指向角

—

1~5°

电源电压

DC10~30V±10%   脉动(p-p)10%以下

消耗电流

25mA  Max   （不包括负载）

负载电流

100mA Max

电路保护

电源反向保护、输出短路保护（注释1）、输出逆接保护

动作输出类型

 NPN 、PNP 可选

响应时间

1ms 、0.25ms可选

动作指示

双指示灯： 动作显示灯（(橙色）、稳定显示灯（绿色) （注释2）

灵敏度调整

按键

动作模式

Light ON / Dark ON通过选择开关切换（注释3）

电气寿命

10万次以上（开闭频率1,800次/小时）

使用环境照度

白炽灯： 3,000lx以下/太阳光： 10,000lx以下

周围环境温度

动作时：-20～+65℃     保存时：-25～+70℃ （不结冰、不结露）（注释4）

周围环境湿度

动作时：35～85％RH     保存时：35～95％RH （不结露）

绝缘电阻

20MΩ以上（DC500V兆欧表）

耐振动

耐久

上下振幅 1.5mm   频率10～55Hz  X、Y、Z各方向 2h

误操作

上下振幅 1.5mm   频率10～55Hz  X、Y、Z各方向 3h

耐冲击

耐久

 500m/s2     X、Y、Z各方向   3次

误操作

100m/s2     X、Y、Z各方向3次

保护结构

IEC规格IP64

连接方式

导线引出式（导线长2m）4芯, Φ4.0mm

质量(捆包)

约56g

材质

外壳

耐热ABS

透镜部

PMMA

配件

个别

—

反光板

标配

规格书、螺母

备  注： 以上漫反射检测距离为100*100mm白色标准反射板所得；

注释1： 光电开关的短路保护由ASIC中的比较器通过监测输出回路中的一个电阻实现,当电阻上的电压超过一定的阈值时,输出NPN管被关断（响应时间为100ns），电路延时20ms后，重新监测电阻上的电压；

注释2： 参考动作/稳定状态输出真值表；

注释3： 参考Light On/Dark On 真值表；

注释4： 需要高温/低温（-40℃-100℃）工作，请联系IMS。
