防汛堵水墙装配式围井

防汛堵水墙装配式围井

防汛堵水墙装配式围井

型号：装配式围井

主要技术参数：

﹒单元围板宽:  1.0m / 1.0m / 1.0m

﹒单元围板高:  1.5m / 1.2m / 1.0m

﹒重      量: 19.5kg/17.5kg/16

﹒固定件钢管尺寸：2m×φ21mm/1.7m×φ21mm/1.5m×φ21mm

﹒土工滤垫尺寸长宽厚:  1.0m×1.0m×0.01m

﹒土工织物尺寸长宽厚:  1.4m×1.4m×0.005m

﹒粉砂孔径： o95=0.07-0.15 (mm)

﹒细砂孔径:  o95=0.15-0.28 (mm)

﹒中砂孔径:  o95=0.25-0.35 (mm)

材质：围板材质为钢 PVC  玻璃钢

作用：抢护堤坝管涌破坏险情。

特点：施工高效、抢险强度低、装配灵活、适应性强、便于运输、可重复使用等。

概述：
防汛装配式围井和防汛土工滤垫主要用于抢护堤坝管涌破坏。该项成果已获得国家发明专利（专利号为：ZL01134034.7）。并于2002年10月通过由水利部国际合作与科技司在南京主持召开的成果鉴定。鉴定委员会认为：该项研究成在抢护堤防管涌破坏的技术和方法上具有创新性和先进性，达到国际先进水平，具有广泛的推广应用价值。
2、防汛装配式围井。

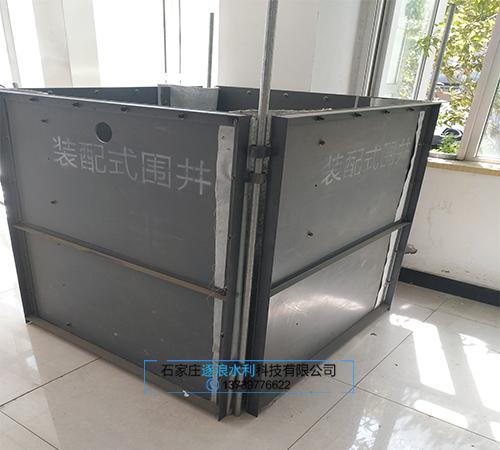

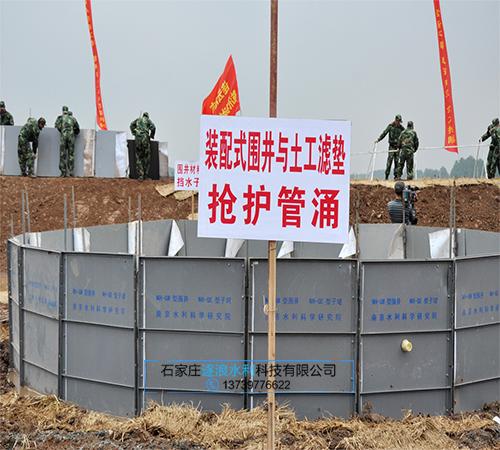

防汛装配式围井是由单元围板现场装配而成，主要用于抢护堤防管涌破坏。通常作为国家、流域或省市定点防汛仓库抢险储备器材和各级防汛抢险队的抢险装备。

2.1、作用原理和特点：
装配式围井是抢护堤防管涌的有效措施之一。其作用原理是使围井内保持一定的水位，降低管涌孔口处的水力坡降，减少动水压力，使管涌流动的土颗粒恢复稳定，从而达到抑制管涌破坏继续发展。
防汛装配式围井突破了传统构筑围井的思维模式，摒弃了传统的围井材料、结构和施工工艺，是一种全新、快捷、廉价、环保型防汛抢险器材。具有施工高效快捷，装配灵活，适应性强，便于储运，造价低廉，可重复使用，绿色环保等特点。
2.2、结构。
防汛装配式围井主要由四部分组成。
（1）单元围板。单元围板是装配式围井的主要组成部分。单元围板主要由挡水板、加筋角铁和连接件等三部分组成。挡水板为高强度聚氯乙稀塑料板，通过特殊工艺加工而成，具有抗拉和抗冲击强度高等优点；加筋角铁（二种规格分别为：L40×40×4和L25×25×3）可提高单元围板的整体强度；连接孔为Ф32mm的钢管，一侧2个，共4个，以便连接单元围板；每5块围板有1块设置排水孔，排水孔直径应为50mm，对应围板规格的排水孔高度分别为60cm、70cm和80cm。
（2）固定件。固定件为Ф21mm的钢管，其长度为2.0、1.7和1.5m，分别用于1.5、1.2和1.0m的围井，它的主要作用是连接和固定单元围板。
（3）排水系统。排水系统由带堵头排水管件构成，主要作用为调节围井内的水位。
（4）止水系统。单元围板间的止水系统采用复合土工膜（GT150g/m2/GE0.2mmPE/GT150g/m2），用于防止单元围板间漏水。
2.3、主要指标：
（1）单元围板尺寸：宽1.0m，高分别为1.0，1.2和1.5m。
（2）围井大小：可根据管涌险情的实际情况和抢险要求组装，一般为管涌孔口直径的8～10倍。
（3）围井内水深：根据管涌险情的实际情况和抢险要求，由围井中的排水系统调节其水深。
（4）单元围板重量：19.5kg（高1.5m）；17.5kg（高1.2m）；16.0kg（高1.0m）。
