概述：

DK型泵为多级水平中开式离心泵，适用于工业和城市给排水，亦可用于农业排灌。用来输送清水或物理、化学性质类似于水的液体，被输送的介质温度为-20℃～80℃。允许最大进口压力0.6MPa。

使用范围：

该泵可替代传统的节段式多级泵,用于输送清水、含有少量固体颗粒的液体以及带腐蚀性的液体之用.适用于高楼供水、工业锅炉、消防、矿山给排水、化工以及多种工业供水系统等.

结构型式

泵为水平中开。泵吸入口和吐出口均位于泵中开面下方泵壳下部，水平地位于两侧与轴心线成垂直方向，检修时无须拆下电机和管路，操作十分方便。轴的支承有滚动轴承和滑动轴承。滚动轴承的除100DK230和250DK240型泵为稀油润滑外其余均为油脂润滑，250DK360型泵为滑动轴承稀油强制循环润滑（配有稀油站）。泵轴封可为填料密封或机械密封。[1]

旋转方向

从电机端看，250DK240，250DK360型泵为逆时针方向旋转，即吸入口在左，吐出口在右。其余均为顺时针方向旋转。

技术优势

1.采用两级叶轮背靠形式,轴向力自动平衡.取消了许多级泵必备的平衡盘结构,泵的可靠性和无故障了率大大提高,特别适应转速变化大,液体粘度大的应用场合.

2.较短的轴承跨距,增加了轴的刚性,使泵运行更平稳、安静,特别适应于需要宁静供水的场合.

流量范围扩大到1000m3/h,填补了普通多级泵的市场空白.

3.优异的水力模型,水泵效率高于同参数多级泵,更节能,更环保.

4.采用水平中开的泵壳结构,泵的吸入口和排除口位于泵壳的下部,检修时,无需拆下电机和管路,操作极为方便,从而缩短检修时间,降低使用成本.

参数范围

流量Q 18~1368m3/h

扬程H 100~360m

型号说明

40DS130

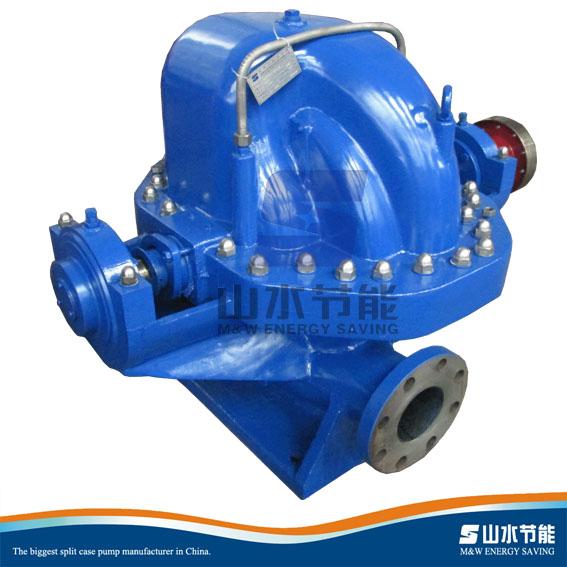

DK型多级双吸中开泵

DK型多级双吸中开泵(3张)

40－吐出口口径（mm）

　　DK－表示多级水平中开式

　　130－泵的扬程（m）

结构组成与工作环境：



1、泵的吸入口和排出口位于泵壳的下部,水平的安置现在两侧,与泵的轴线成90度角.泵体成水平中开式,便于将其拆开,检修时无需拆下电机和管路,操作极为方便.

2、泵的主要零件有:泵座、泵盖、两级叶轮、泵轴、轴承座和密封环等.

3、本泵的主要结构:两个叶轮用叶轮挡套和轴套螺母固定在泵轴上,为了减少压出室的液体漏入吸入室,在两个叶轮的吸入口处装有密封环.泵轴的支承,靠联轴器一端采用两个单列向心推力球轴承,另一端采用两个单列向心球轴承.轴承采用油脂润滑或稀油润滑.单列向心推力球轴承除承受转子的径向力外,同时还承受对称配置叶轮自然平衡后剩余部分的轴向推力.在轴承下部设有一个真空室,必要时(轴承温度超过许用温度)可往其中灌入冷却水,以冷却轴承.所输送的液体进入第一级叶轮,经第一级叶轮排出口液体沿着内流道进入第二级叶轮,再经第二级叶轮排出到出水管内.在泵的最高位置又一个四方螺塞塞住的螺孔,供泵在开动前联接真空泵以抽出空气将水引入泵壳内.本泵由电机通过弹性联轴器直联传动.

4、泵的密封形式一般采用填料密封;吸入端装有填料环,吸入端填料所需密封、润换水由泵的第一级排出室通过水封管接入填料环内,水量的大小可以通过阀调整;排出端填料所需润滑水,则是靠第二级叶轮进水室的高压水自行润滑.当对密封性能要求较高时,可选用机械密封,机械密封由动环、静环、压紧元件和密封元件组成.拆卸技巧

1、分离泵壳

(1) 拆除联轴器销子，将水泵与电机脱离。

(2) 拆下泵结合面螺栓及销子，使泵盖与下部的泵体分离，然后把填料压盖卸下。

(3) 拆开与系统有连接的管路(如空气管、密封水管等)，并用布包好管接头，以防止落入杂物。

2、吊出泵盖

检查上述工作已完成后，即可吊下泵盖。起吊时应平稳，并注意不要与其它部件碰磨。

3、吊转子

(1) 将两侧轴承体压盖松下并脱开。

(2) 用钢丝绳拴在转子两端的填料压盖处起吊，要保持平稳、安全。转子吊出后应放在专用的支架上，并放置牢靠。

4、转子的拆卸

(1) 将泵侧联轴器拆下，妥善保管好连接键。

(2) 松开两侧轴承体端盖并把轴承体取下，然后依次拆下轴承紧固螺母、轴承、轴承端盖及挡水圈。

(3) 将密封环、填料压盖、水封环、填料套等取下，并检查其磨损或腐蚀的情况。

(4) 松开两侧的轴套螺母，取下轴套并检查其磨损情况，必要时予以更换。

(5) 检查叶轮磨损和汽蚀的情况，若能继续使用，则不必将其拆下。如确需卸下时，要用专门的拉力工具边加热边拆卸，以免损伤泵轴
