产品描述：

康美风为中小型风管加工企业和施工企业提供了精简型风管生产线。这些设备既可以作为单机使用，又可以与其他单机配合组成简易风管生产线。精简型风管生产线既是小型风管加工厂的首选设备，更可直接带到工地现场。采用PLC控制，触摸屏操作，还配有风管专用软件，简单易学，仅需一人操作，节省人工。

精简型风管生产线按其工作功能和生产功能可分为: 开料生产一线，TDF (共板法兰)生产二线，TDF、TTF/LT(插接式法兰机)带折边生产三线。

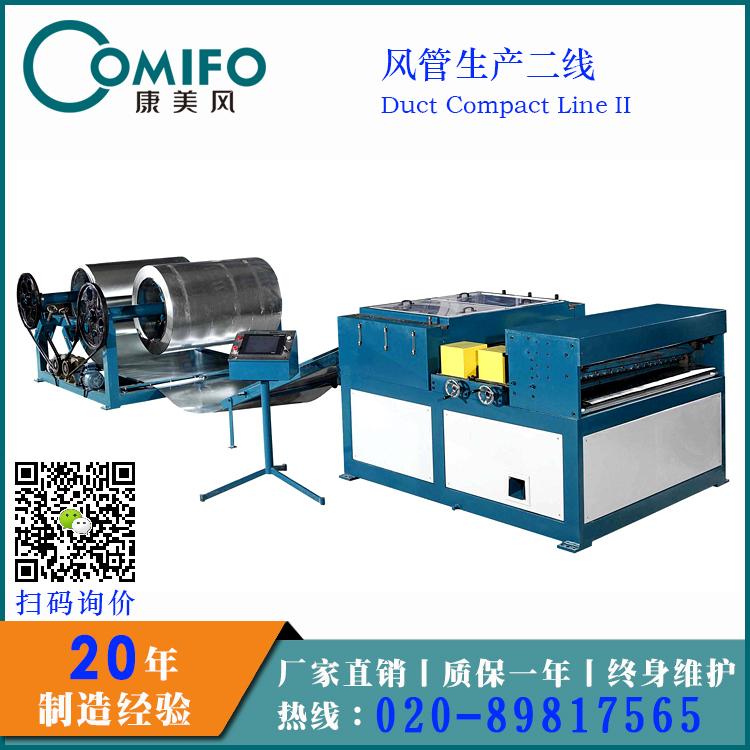

风管生产二线由料架，调平压筋，冲方口，冲尖角，液压剪切组成。采用全电脑PLC控制，触摸屏操作，可根据操作要求设置任意尺寸进行下料，该生产线最大加工速度为18米/分，精度为：长度误差±0.5mm，对角线误差为±0.5mm， 标准开料架承重5吨，可根据客户要求配套。全自动下料生产，节省时间，人工和板材用量。

该生产线可满足风管板料下料，同时可以为TDF（共板法兰）下料工作，康美风风管生产二线与TDF法兰成型机，辘骨机，折边机配套，加上相应的角码便能生产高质量共板法兰风管。



产品参数：

型号	最大料宽	料厚范围	速度	剪切误差	对角线误差
CAL2-1.2x1300	1300mm	0.4-1.2mm	0-18m/min	±0.5mm	±0.5mm
CAL2-1.2x1600	1600mm	0.4-1.2mm	0-18m/min	±0.5mm	±0.5mm



基本配置：
1.电动送料架两个
2.调平压筋装置一套
3.液压冲方口剪角四套连模具
4.液压剪切装置一套
5.控制系统及触摸屏操作面板一套



工作原理：卷料-调平-压筋-冲方口-冲尖角-剪切



工作示意图：



说明：
1.定尺开料，可直接与等离子切割机配合使用
2.1 C/S插骨剪角，可剪”L”, “U”, “口” 型的各种剪角，可与”C骨和S插条配合使用
2.2 TDF共板法兰的各种连接方法定位剪角，可与TDF共板法兰机，折边机配合使用
2.3剪切角可与角铁法兰或之字法兰配合使用
3.TTF/LT 剪切角可与插式法兰配合使用
