产品描述：

康美风为中小型风管加工企业和施工企业提供了精简型风管生产线。这些设备既可以作为单机使用，又可以与其他单机配合组成简易风管生产线。精简型风管生产线既是小型风管加工厂的首选设备，更可直接带到工地现场。采用PLC控制，触摸屏操作，还配有风管专用软件，简单易学，仅需一人操作，节省人工。



精简型风管生产线按其工作功能和生产功能可分为: 开料生产一线，TDF (共板法兰)生产二线，TDF、TTF/LT(插接式法兰机)带折边生产三线。

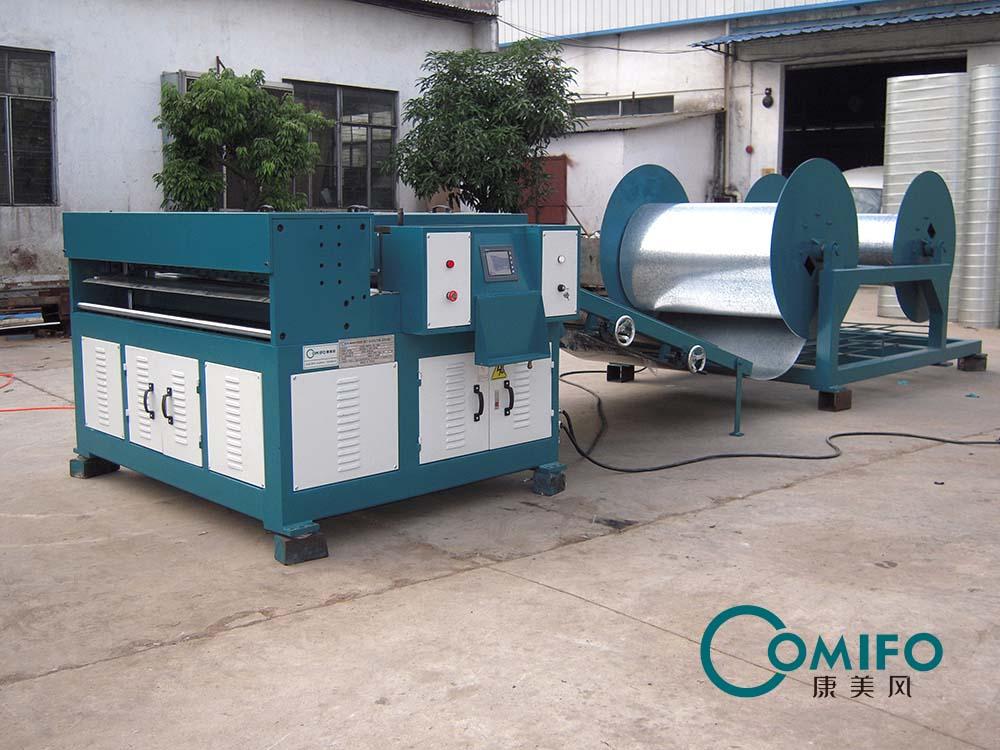

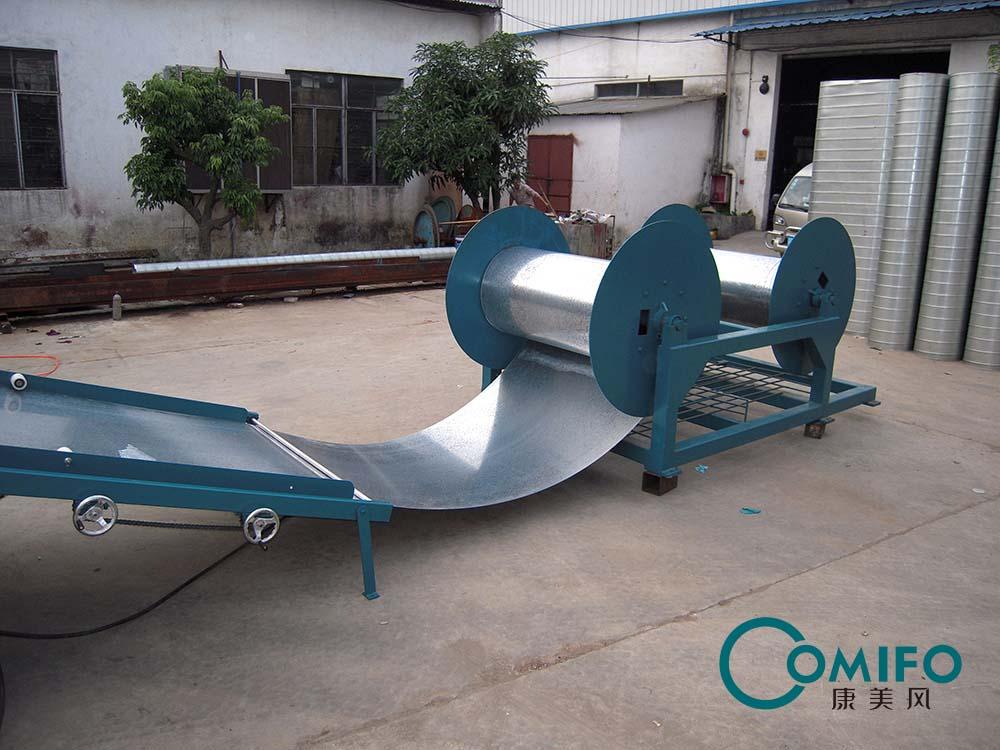

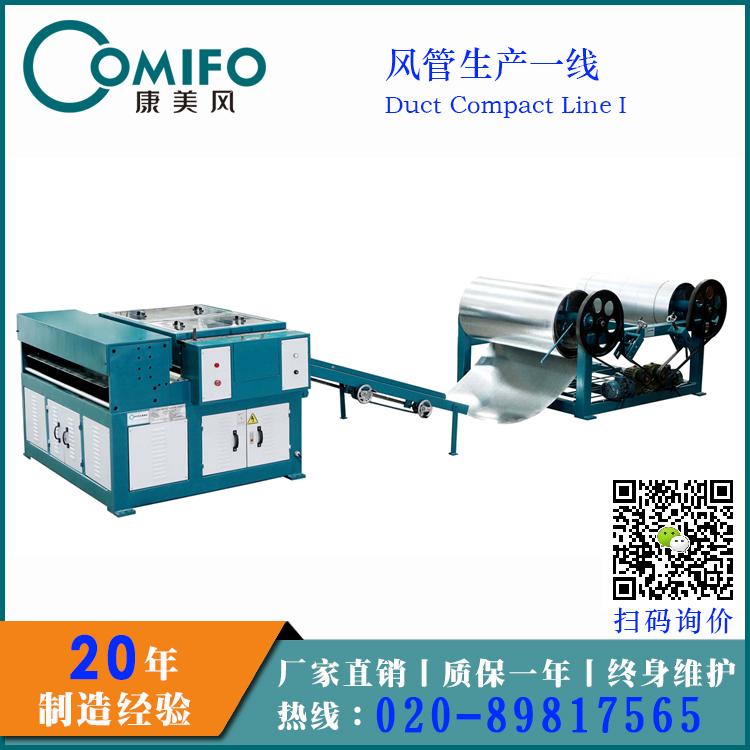

风管生产一线由料架，调平压筋，液压剪切组成。采用全电脑PLC控制，触摸屏操作，可根据操作要求设置任意尺寸进行下料，该生产线最大加工速度为18米/分,精度为:长度误差±0.5mm，对角线误差为±0.5mm， 标准开料架承重5吨，可根据客户要求配套。全自动下料生产，节省时间，人工和板材用量。定尺开料，可直接与等离子切割机配合使用。



产品参数：

型号	最大料宽	料厚范围	速度	剪切误差	对角线误差
CAL1-1.2x1300	1300mm	0.4-1.2mm	0-18m/min	±0.5mm	±0.5mm
CAL1-1.2x1600	1600mm	0.4-1.2mm	0-18m/min	±0.5mm	±0.5mm



基本配置：

1.电动送料架两个
2.调平压筋装置一套
3.液压剪切装置一套
4.控制系统及触摸屏操作面板一套



工作原理:卷料-调平-压筋-剪切



工作示意图：
