按照国家颁布天然气检测执行的标准，我们成功研制了天然气在线分析仪系统，分析周期时间在10分钟内，可实现24小时在线连续不间断分析，分析数据自动存储在电脑中，随时调用查阅。为用户提供准确、快速的天然气在线检测手段。

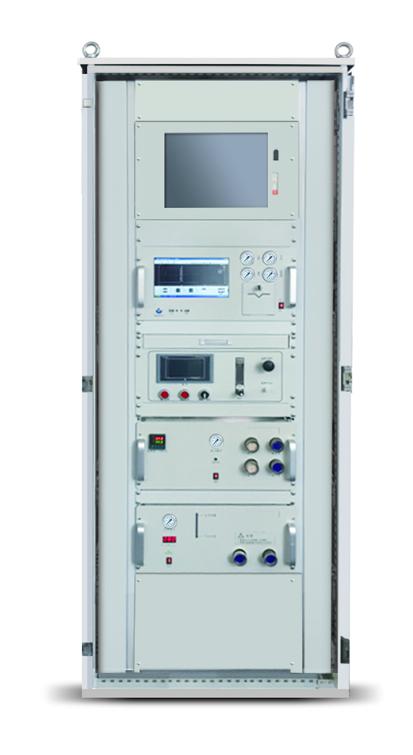

GC-7980天然气在线分析仪是系统里的核心仪器，专用来精确分析天然气各组分含量，软件系统根据组分含量计算出天然气燃烧高热值、低热值、密度、相对密度、华白数、燃烧势等特性指数。

主要特点：

1.GC-7980天然气在线分析系统采用了13英寸触摸屏幕显示工业电脑控制，吸收了国内外同类产品的先进技术，通过触控设定各种参数，机内具有掉电保护、超温保护、“0℃” 保护、断气保护等功能。

2. GC-7980电子线路集成度高，与电脑联用可实现天然气管道24小时连续不间断分析检测，非常稳定可靠，操作简单，自动记忆运行参数，开机不需重设。

3.具有独特的柱室跟踪升温功能，仪器内置六通阀自动进样系统，一次进样便可分析天然气全组分及热值等，分析周期约十分钟，节约了大量分析时间。

4. 可分析天然气中氮气、二氧化碳、甲烷、乙烷、丙烷、异丁烷、正丁烷、异戊烷、正戊烷等各组分含量。通过各组分含量热值软件会精确计算出天然气热值、华白数、密度、气化率等。并把数据保存，随时调出查看、打印。

  一、仪器正常工作条件：

   1、环境温度：0～50℃。

   2、相对湿度：低于85％。

   3、周围无强电磁场干扰，无腐蚀性气体。

   4、机柜应稳固，不得有强烈振动。

   5、供电电压：交流220V±10％，50Hz±0.5Hz。

   6、电源消耗功率：约0.5KW

二、技术性能：

  1、温度控制：

    (1)色谱柱室温度：

      ·控温范围：室温加5℃～400℃（设定温度增量1℃）

      ·控温精度：在200℃以内 为±0.1℃

      ·温度梯度：柱有效区域内不大于1%

      ·指示温度与设定温度之间偏差不大于0.5℃

      ·实际温度与指示温度之间偏差不大于2%

      ·最大加热功率1500W

      ·感温元件采用PT100刚玉瓷铂电阻

(2)温控指标：

     全部加热单元温度范围：室温上5℃~420℃     精度±0.1℃

 2、热导检测器(TCD)：

       采用半扩散式结构

        电源采用恒流控制方式

        灵敏度：≥5000mV·ml／mg。

        基线噪声：≤10μV。

        基线漂移：≤100μV/30min。

         线性      ≧105

3、组分检测极限值指标：

组  分:	O2	N2	CH4	C1-C5
检出限：	≥100ppm	≥500ppm	≥500ppm	各≥300ppm



6、仪器尺寸及重量

      (1) 主机尺寸：480mm（宽）× 580mm（高）× 520mm（深）

      (2) 重    量：约45kg







三、在线分析系统流程：

天然气管道（取样点）→ 减压阀 →抽气净化装置→冷凝装置

↓

天然气管道或放空 ←回流管路←  分析仪主机  ←  进样单元

                            ↓

 电脑、打印机 ←信号传输线



四、在线系统配置清单：

1. GC-7900色谱仪主机                                               1台



2，热导池检测器（分析氧气，氮气，二氧化碳，甲烷气）   1套



3.全自动六通进样阀（安装在主机内）                    1套



4.色谱柱   （三氧化二铝毛细柱1根）                     1根.



5.热值工作软件                                                            1套



6.氢气发生器                                1台



7.在线管道连接前处理装置                    1套



8.电脑、打印机                              1台



9.附件工具包                                1件























• 检测报告谱图：

打开的谱图文件：G:\CH-2000Thermo\program\demo(天然气).

──────────────────

序号   保留时间 名称      浓度

──────────────────

1      0.937    O2        0.5511

2      1.090    N2        2.144

3      1.472    CH4       77.44

4      2.290    CO2       7.292

5      3.328    C2H6      8.262

6      5.311    C3H8      5.554

7      5.934    i-C4H10   0.06627

8      6.455    n-C4H10   0.08412

9      8.029    i-C5H12   0.09652

10     8.724    n-C5H12   0.1005

11     12.245   C6H14     0.05831

──────────────────

总计                      100



在标准状态（273.15K、101325Pa）下：

平均分子量=21.201

高热值=41.885(MJ/Nm3)=10003.961(KCal/Nm3)，低热值=37.856(MJ/Nm3)=9041.849(KCal/Nm3)

高热值华白数=48.956(MJ/Nm3)=11693.046(KCal/Nm3)，低热值华白数=44.248(MJ/Nm3)=10568.490(KCal/Nm3)

燃烧势=70.131

密度=0.9458(kg/m3)，相对密度=0.732

临界温度=216.89(K)，临界压力=4.713(MPa)







六、服务承诺　:

1. 保修期：仪器自安装调试验收合格之日起保修12个月，终身维护。

2.仪器发生故障后及时给予答复或电话指导维修，48小时内可以派出专业技术服务工  程师前往现场排除故障。

3.如有同系列仪器软件升级，我公司将免费为用户提供升级服务。

4.安装与调试：在用户准备好各项安装条件并提出安装要求后，我公司将派出专业工程师免费上门安装调试，免费为用户使用人员进行关于使用、维修、保养等方面的集中现场培训，直至用户能够熟练独立操作使用该仪器。

5.设备在安装调试中所需的附属材料、零配件、信号线、电源线等均由我公司免费提供。
