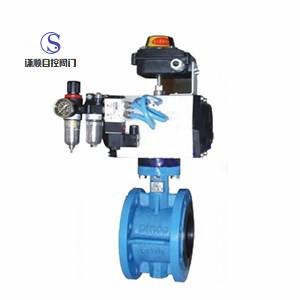

~D641X气动软密封铸钢法兰蝶阀用途及特点 ;

      气动软密封铸钢法兰蝶阀适用于温度≤90℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、；治金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

D641X气动软密封铸钢法兰蝶阀其主要特点为：

1、设计新颖、合理，结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点

D641X气动软密封铸钢法兰蝶阀采用标准 :

设 计 标 准：GB/T12238-1989；
            lS0 10631-1994或BS EN593-1998
法兰连接尺寸 GB/T17241．6-1998：
           IS0 7005-2或BSEN 1092-2002
结 构 长 度 : GB/T1 2221-1989：
           lS0 5752-1988或BS EN558-1
压 力 试 验：GB/T13927-1 992；JB/T9092-1999；
           lS0 5028-1993或BS 6755-l-1986
D641X气动软密封铸钢法兰蝶阀密封材料

材料品种 氯丁橡胶 橡胶 乙丙橡胶 聚四氟乙烯 硅橡胶 氟橡胶
代号 ×或 0rJ XA或orJA XB或orJB xC、JC或0rF XD或orJD × E或orJE
耐最高温度 82℃ 93℃ 150℃ 232℃ 250℃ 204℃
耐最低温度 -40℃ -40℃ -40℃ -268℃ -70℃ -23℃
适用工作温度 ≤65℃ ≤80℃ ≤120℃ ≤200℃ ≤200℃ ≤180℃

D641X气动软密封铸钢法兰蝶阀主要零件的材料

零件名称 材料
阀体 球墨铸铁、铸钢、合金钢、不锈钢
蝶板 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈 各种橡胶、聚四氟乙烯
阀杆 2Cr13、不锈钢
填料 0型圈、柔性石墨

D641X气动软密封铸钢法兰蝶阀主要技术参数

公称通径 DNmm 50～2000
公称压力 PNMPa 0.6 1.O 1.6
试验压力 PsMPa 强度试验 0.9 1.5 2.4
 密封试验 O.66 1.1 1.76
适用介质 空气、水、污水、蒸气、煤气、油品等
驱动形式 手动、蜗轮传动、气传动、电传动

D641X气动软密封铸钢法兰蝶阀主要连接尺寸

公称通径
DN(mm)  尺寸 (mm)
 L  1.0MPa  1.6MPa
  D  D1  Z-Φd  D  D1  Z-Φd
50  108  165  125  4-18  165  125  4-18
65  112  185  145  4-18  185  145  4-18
80  114  200  160  8-18  200  160  8-18
100  127  220  180  8-18  220  180  8-18
125  140  250  210  8-18  250  210  8-18
150  140  285  240  8-22  285  240  8-22
200  152  340  295  8-22  340  295  12-22
250  165  395  350  12-22  405  355  12-26
300  178  445  400  12-22  460  410  12-26
350  190  505  460  16-22  520  470  16-26
400  216  565  515  16-26  580  525  16-30
450  222  615  565  20-26  640  585  20-30
500  229  670  620  20-26  710  650  20-33
600  267  780  725  20-30  840  770  20-36
700  292  895  840  24-30  910  840  24-36
800  318  1015  950  24-33  1025  950  24-39


详细参数敬请来电咨询！
