型号: | YQDSD40 |
---|---|
品牌: | 奕卿科技 |
原产地: | 中国 |
类别: | 工业设备 / 通用机械 / 过滤设备 |
标签︰ | 顶入袋式过滤器 , 龟背袋式过滤器 , 不锈钢袋式过滤器 |
单价: |
¥3500
/ 台
|
最少订量: | 1 台 |
产品介绍:

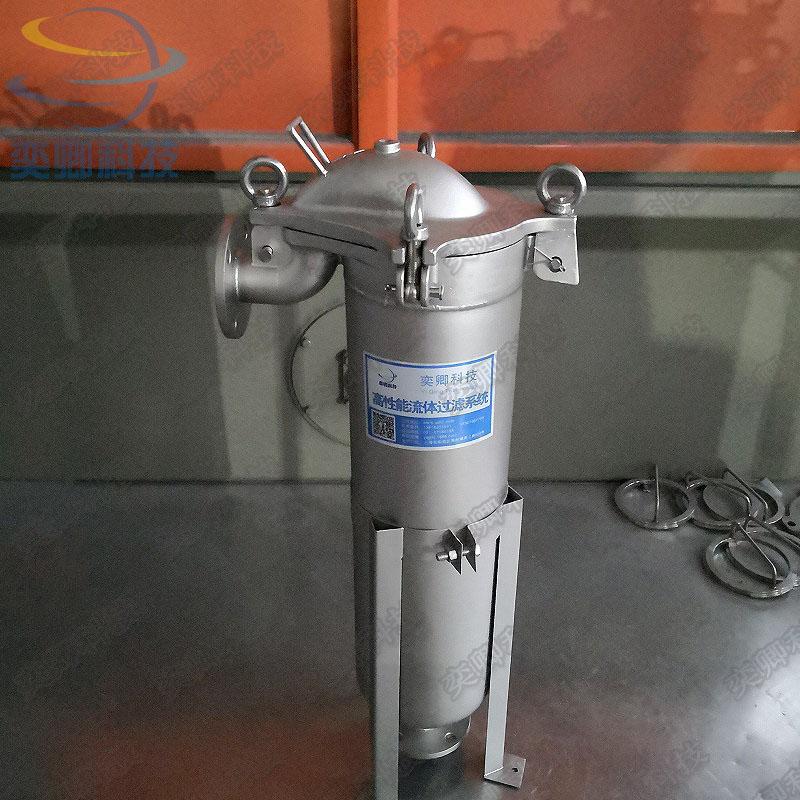

奕卿YQDS-D系列袋过滤器采用顶入底出的过滤方式,使过滤液从高处流向低位,流体不受紊流的影响,充分利用滤袋的过滤效率和使用寿命。用顶盖直接压紧滤袋,操作简单,使其密封性能更好,采用螺栓紧固和整体铸造而成的滤器顶盖,可以承受更高的压力,同时避免滤液溢出,满足ASME和CE标准。顶入式是结构形式很优的单袋过滤器也称龟背袋式过滤器,密封效果出色,适合高精度过滤,高强度结构,具有很高的安全性,能够适合各种严苛的工况,非常经久耐用。
产品参数:
滤器型号 |
YQDSD20 |
YQDSD40 |
YQDSD5 |
YQDSD10 |
||
滤袋尺寸 |
# 1 |
# 2 |
#3 |
#4 |
||
过滤面积 |
0.25㎡ |
0.50㎡ |
0.09㎡ |
0.16㎡ |
||
理论流量(取决于介质) |
20m³/hr |
40 m³/hr |
5m³/hr |
10m³/hr |
||
设计压力 |
10.0bar |
|||||
设计温度 |
120℃ |
80℃ |
||||
滤器材质 |
筒体/接触液体部分 |
不锈钢304 或 不锈钢316L |
||||
滤网 |
||||||
密封件材质 |
丁晴橡胶、三元乙丙橡胶、氟橡胶、聚四氟乙烯 |
|||||
标准进出口 |
2” 法兰 |
1”内螺纹 |
||||
表面处理 |
亚光喷珠、镜面抛光、电解抛光 |
|||||
滤器容积 |
13.0升 |
27.0升 |
2L |
3L |
||
单台滤器重量 |
36公斤(约) |
42公斤(约) |
10公斤(约) |
15公斤(约) |
||
安装高度 |
98cm(约) |
181cm (约) |
60cm(约) |
70cm(约) |
||
安装空间 |
50cm x 50cm(约) |
产品特色:
1.滤液从顶盖流入,减少紊流,提高滤袋过滤效率和使用寿命,打开上盖即可快速更换滤袋,不像传统侧进型机器要取出过滤袋压环后方可更换,减少了二次污染的机会;

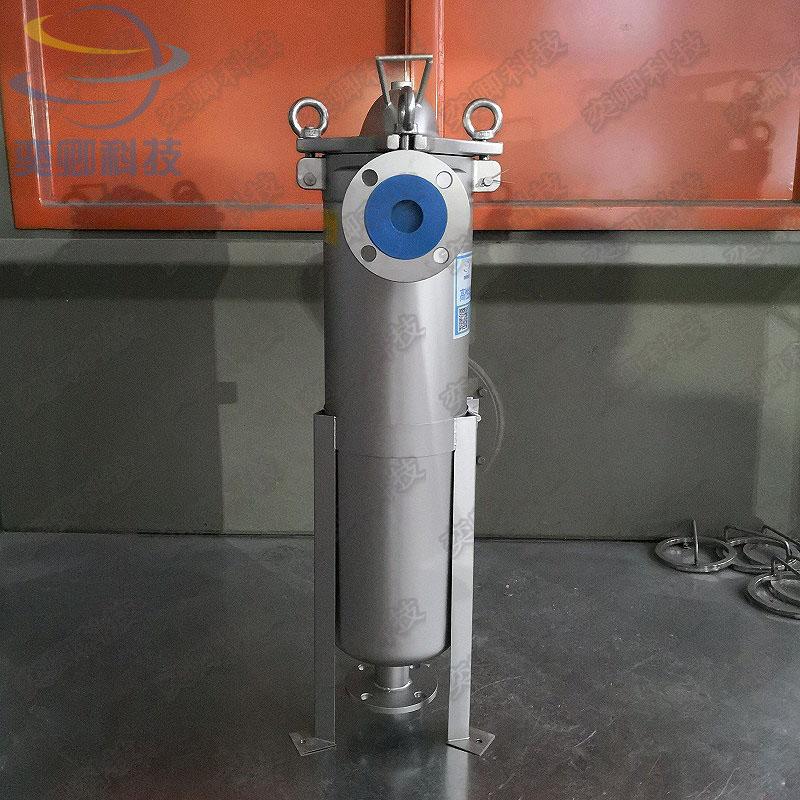

2.滤器采用可调节支腿、安装方便,奕卿顶入式过滤器内部空间使用更充分,避免传统侧进型存在的空间浪费;

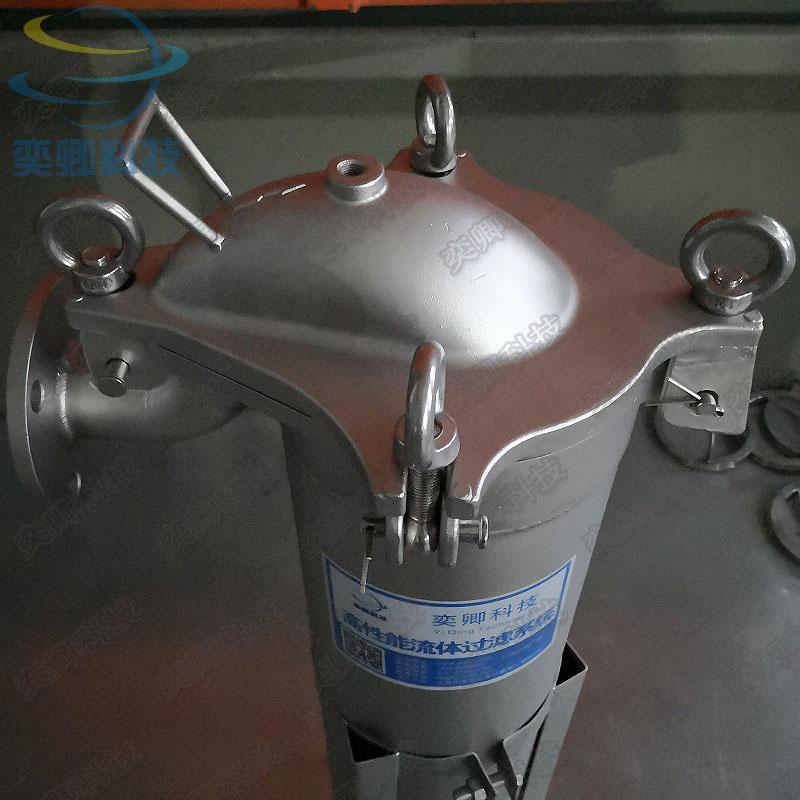

3.滤器顶盖整体铸造、结构紧凑、流道光滑、阻力小;
4.顶盖直接密封压紧在滤袋上,过滤效率极高、绝无旁漏;
5.液体入口管道宽阔流畅,顶部上盖内部为喇叭型,液体进入后能自动分压;对过滤袋冲击小。有效保护过滤袋,防止意外发生,压力损失小,过滤更快、更稳定;
6.可提供ASME和CE stamp产品;
7.奕卿过滤袋采用G环口,与过滤器贴合紧密,不会松动;多重密封,密封效果更佳可提供滤芯与滤袋便利互换设计。
